Auf der Erde
Im PV-Stromerzeugungssystem,Alle nicht-stromführenden Metallteilen（wie Stents, KonvergenzKasten /
power Verteilerschranksgehäuse, Wechselrichtersgehäuse usw.)sollen auf der Erde sein.
● Kommunikationskabel
Falls mehr als eine SolarLake Maschine mit Solar Power Manger nach der RS485 Regel verbindet werden, brauchen
wir zwei Kabeln: die Kabeln zwischen zwei Wechselrichtern und die Kabeln zwischen Wechselrichter und
SolarPower Manager.
Die Herstellung der Kabeln zwischen Wechselrichtern：
1. Breiten Sie bitte zwei 8-PIN Kristallleiter，Karteseite nach unten,während Kupferseite nach oben，und die
.......Eröffnungsseite in Richtung des Anwenders.Die Rheinfolge von links zu rechts sind von 1 zu 8.
2. Schneiden Sie bitte eine entsprechende Länge von Kommunikationskabeln und lassen die beide Gewinden in
.......Ordnung.Dann schieben Sie die 8 Kabeln mit verschiedenen Farben in die relevanten Kristallleiter.
3. Stecken Sie danach bitte die Ende der Kommunikationskabeln in die RS485-Kommunikationsanschlüsse des
.....Wechselrichters. Falls es N-mal Wechselrichter gibt, dann brauchen die Überwacher N-1 mal dieselbe
.....Kommunikationskabeln.
Die Herstellung der Kabeln zwischen Wechselrichtern und SolarPower Manager：
1. Breiten Sie bitte einmal 8-PIN Kristallleiter，einmal 4-PIN Kristallleiter, Karteseite nach unten,während
.....Kupferseite nach oben，und die Eröffnungsseite in Richtung des Anwenders.Die Rheinfolge des 8-PIN
.....Kristallleiter von links zu rechts ist von 1 zu 8, während die Rheinfolge des 4-PIN Kristallleiter von links zu
.....rechts sind von 1 zu 4 ist.
2. Schneiden Sie bitte eine entsprechende Länge von Kommunikationskabeln und lassen die beide Gewinden
.....in Ordnung. Dann schieben Sie die 8 Kabeln mit verschiedenen Farben in die relevanten Kristallleiter.
22
Achtung
Aufgrund der trafolosen Wechselrichter-Typ, dürfen die positiven und
negativen PV-Anlage nicht geerdet werden kann, sonst könnte es zur Störung
führt.
PV String
PV module frame

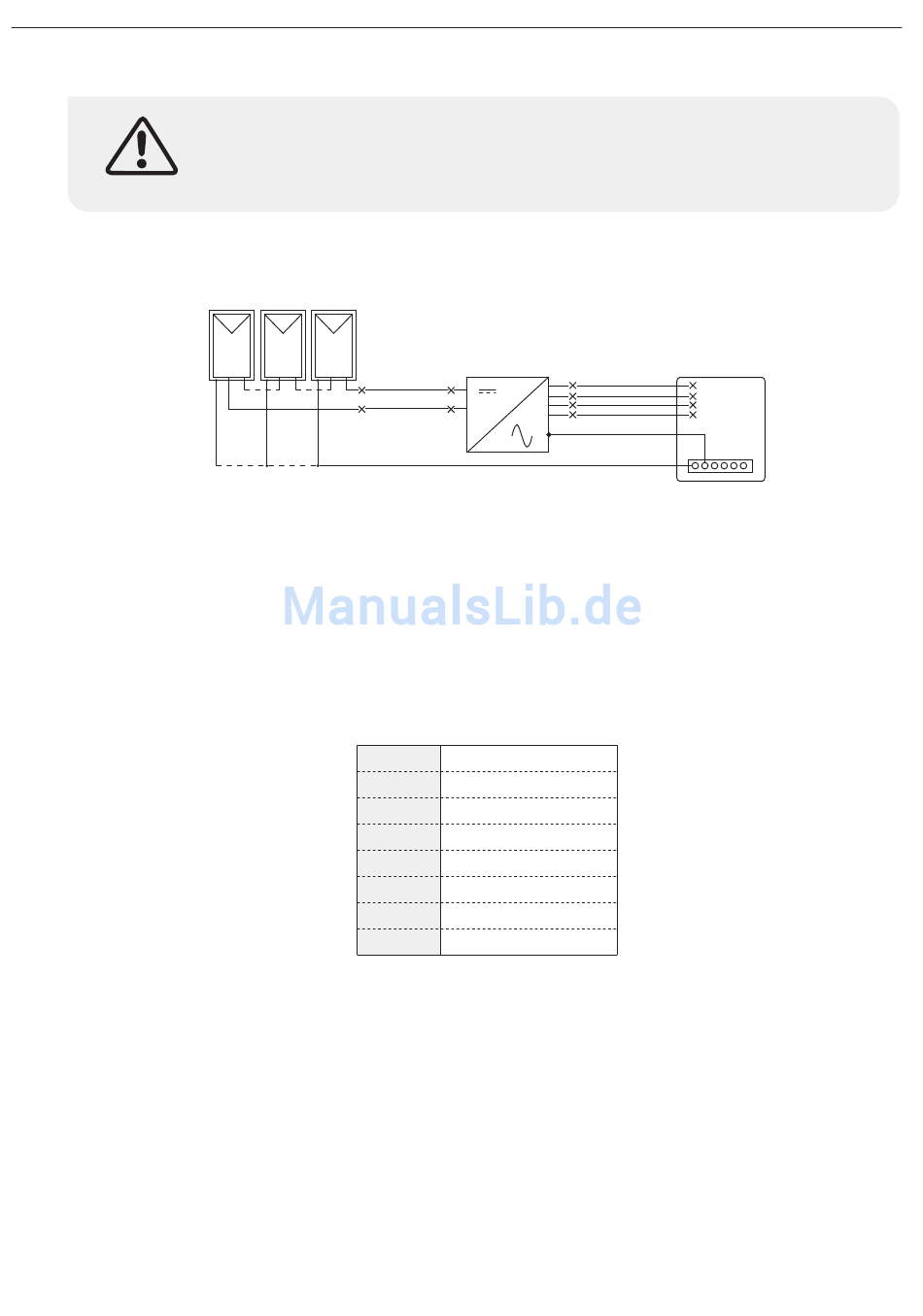

Bild 14 Bild für die Erdung der PV-Anlage
Inverter
1 Grün
2 Grün und Weiß
3 Blau
4 Orange und Weiß
5 Orange
6 Blau und Weiß
7 Braun und Weiß
8 Braun
AC Switchboard
L1
L2
L3
N
EARTH
PE
LINK
