Samil Power SolarLake PV netzgekoppelter Wechselrichter Bedienungsanleitung Seite 23

Typ
Kabel（Kupfer）
MCB
Achtung：
Um sicher zu sein, sollten Sie das richtige Kabel Installationsspezifikationen verwenden，sonst würde der Strom
die Kabeln verwärmen oder übertragen, und es könnte sogar zur Brand führen.
Die Schritte der Kabelnverbindung auf der AC-Output Seite sind wie folgend:
Schritt 1 : Entfernen Sie die vier Ecken der Schrauben, entfernen Sie die Schale.
Schritt 2 :
Die Namen der 5 weiße Klemmen sind PE, N, L3(T), L2(S), L1(R). Die fünf Kabelklemmen durch die
Schritt 3 :
Anschlussdose des Lochs durchziehen，dann legen Sie die Kabelanschlüsse in die Dose，und ziehen
Schritt 4 :
Sie die Kabeln fest mit einem Schrauber (die richtige Phasenfolge Verbindung gewährleisten).
Stellen Sie sicher, dass alle Kabeln befestigt und verbindet sind, und vier Schrauben alle installiert
sind.
Schritt 5 :
Der Mikro-Leckstrom-Leistungsschalter zwischen dem Wechselrichter und dem Stromnetz soll im
Umfang von 100mA≤Ifn≤300mA,0.1S. Jede Last kann nicht direkt mit dem Ausgang des
Wechselrichters verbindet werden.
Der Wechselrichter und das Gitter Netzimpedanz muss weniger als 2Ωsein. Um eine zuverlässige AntiIslanding
Funktion festzustellen.Deshalb müssen Sie Qualität und Tragfähigkeit
normale Stromleitung Verlust ist geringer als 1% ist. Gleichzeitig soll die Länge zwischen AC-Seite und dem
Stromnetz nicht mehr als 150m. Kabellänge und die Beziehung zwischen Querschnitt und String-verlust ist
darunten：
Diagram 4 Anforderungen der Kabelnund MCB (zur Referenz)
SolarLake
10000TL
≥4mm²
25A
Esc OK
Input
Output

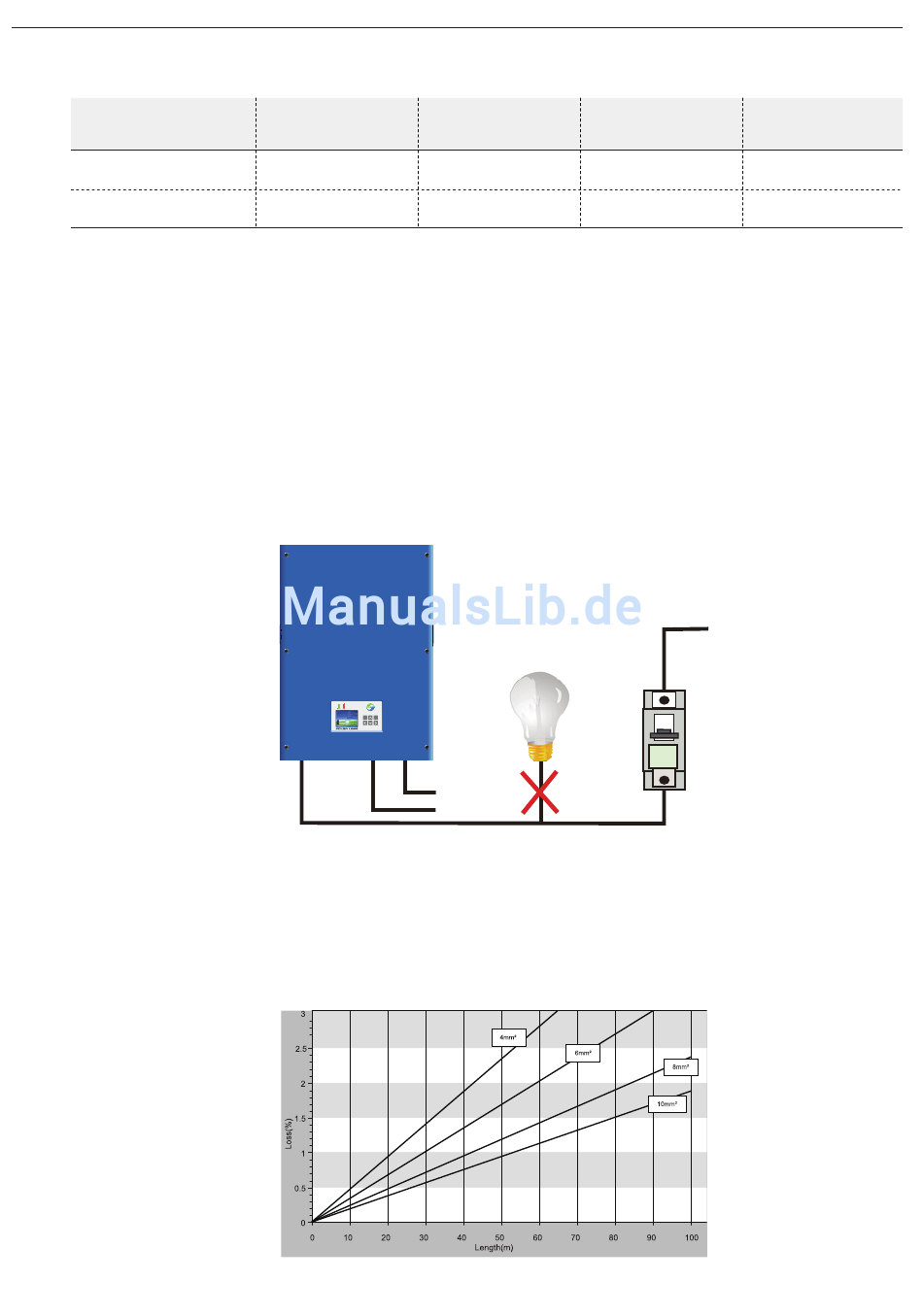

Bild 12 Belastung und Wechselrichter:falsche Verbindung
Bild 13 Kabelverlust des AC-Strom
SolarLake SolarLake
12000TL 15000TL
≥4mm²
25A
wählen, um sicherzustellen, dass die
SolarLake
17000TL
≥6mm² ≥6mm²
32A
Installation
32A
21
