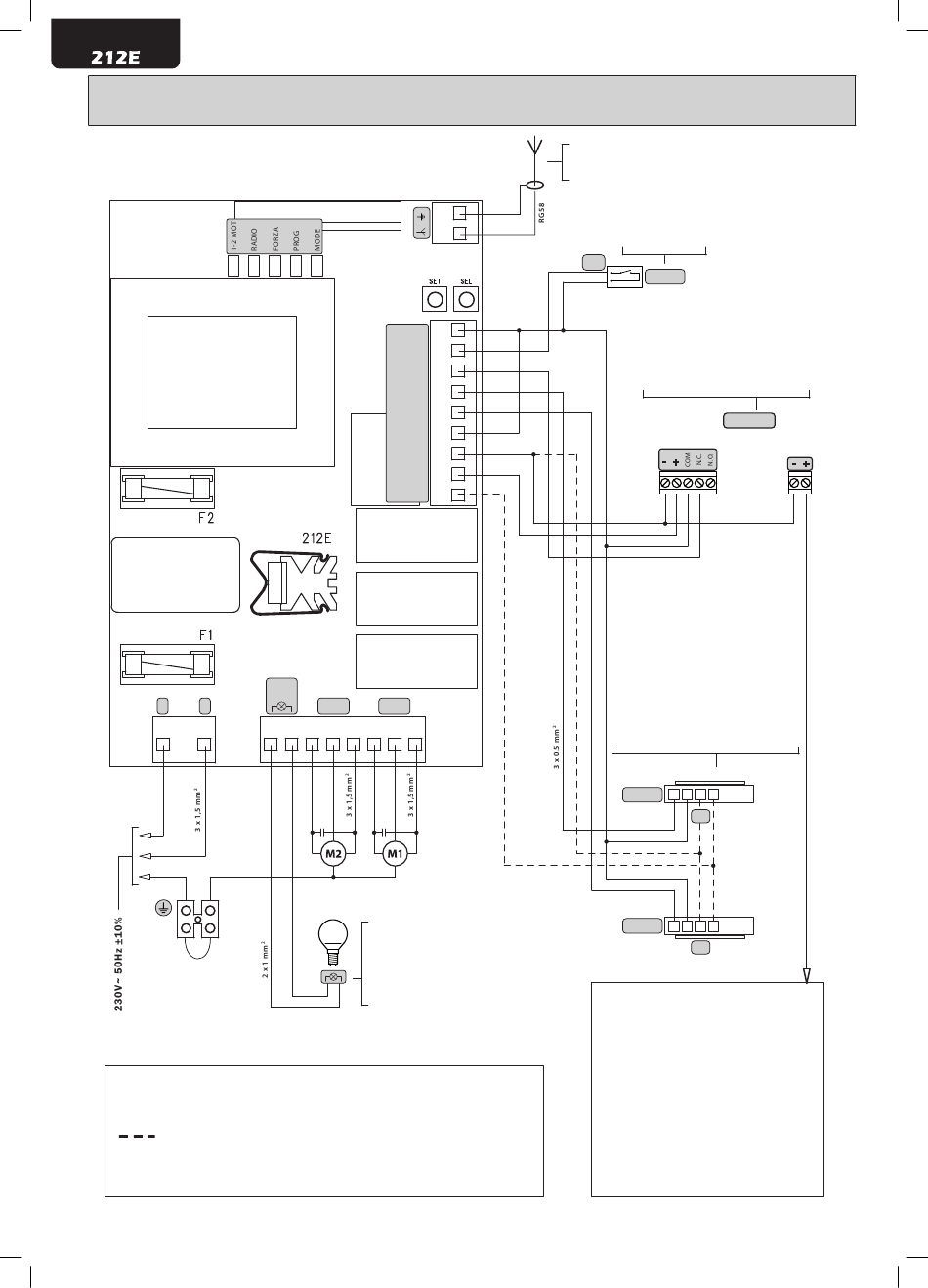

Schema elettrico con funzionamento a 2 motori, 2 motors Electrical diagram, Schéma électrique avec fonctionnement à 2 moteurs,
Anschlussplan für 2 Motoren, Esquema eléctrico con funcionamiento a 2 motores, Esquema eléctrico para funcionamento a 2 moto-
L N
1 2
Alimentazione 24V ~ necessaria solo per accessori controllati Art. 130N, 131N,
123N, 124N, 24 V ~ power supply necessary only for accessory as art. Art. 130N,
131N, 123N, 124N, Alimentation 24 V ~ nécessaire seulement pour accessoires
contrôlés art. 130N, 131N, 123N, 124N, 24V ~ Versorgung nur notwendig für
kontrollierte Zubehörteile Art. 130N, 131N, Alimentación 24V ~ necesaria solamente
para accesorios controlados art. 130N, 131N, 123N, 124N, Alimentação 24V ~
necessária apenas para os acessórios art. 130N, 131N, 123N, 124N 124N,
Zasilanie 24V ~ wymagane tylko dla akcesoriów kontrolowanych Art. 130N, 131N,
123N, 124N, Напряжение питания 24 В ~ необходимо только для комплектующих,
регулируемых Ст. 130N, 131N, 123N, 124N
50
res, Schemat elektryczny 2 silniki, Cхема для 2 моторов
21
20
19
COM
18
START
17
FOTO
SIC1 16
15
FCA / SIC2
14
FCC
13
0V
24VAUX 12
11
24VSIC
FLASH
230V
MOT 2 MOT 1
3 4 5 6 7 8 9 10
LAMPEGGIANTE, FLASHING
LIGHT, CLIGNOTEUR,
BLINKEND, INTERMITENTE,
INTERMITENTE, LAMPA
OSTRZEGAWCZA, МИГАЮЩИЙ
ИНДИКАТОР
230 V ~ 75mA max 50 Hz
ANTENNA, AERIAL,
ANTENNE, ANTENA,
АНТЕННА
START/OPEN
N.O.
START
FOTOCELLULA, PHOTOCELL,
PHOTOCELLULE, FOTOZELLE, FOTOCÉLULA,
FOTOKOMÓRKA, ФОТОЭЛЕМЕНТ
RX
4 x 0,5 mm
2
DISPOSITIVO DI SICUREZZA ESTERNO (N.C.),
EXTERNAL SAFETY DEVICE (N.C.), DISPOSITIF
DE SÉCURITÉ EXTERNE
SICHERHEITSVORRICHTUNG (N.C.), DISPOSITIVO
DE SEGURIDAD EXTERNO (N.C.), DISPOSITIVO
DE SEGURANÇA EXTERNO (N.C.), URZĄDZENIE
ZABEZPIECZAJĄCE
ВНЕШНЕЕ УСТРОЙСТВО БЕЗОПАСНОСТИ (N.C.)
SIC1
N.C.
2 x 0,5 mm
2
SIC2
N.C.
Al morsetto 13 per collegamento normale
To terminal n. 13 for normal connection
À la borne 13 pour connexion normale
An Klemme 13 für Normalanschluss
Al terminal 13 para una conexión normal
Para o terminal nº 13 para ligação normal
Do zacisku 13 dla podłączenia normalnego
К клемме 13 для нормального подключения
Al morsetto 12 per sicurezze controllate
To terminal n. 12 for controlled safety devices
À la borne 12 pour sécurités contrôlées
An Klemme 12 für geprüfte Sicherheitsvorrichtungen
El borne 12 para seguridades controladas
Ao terminal 12 para dispositivos de segurança controlados
Do zacisku 12 dla kontrolowanych zabezpieczeń
К клемме 12 для управляемых устройств безопасности
PHOTO 1
TX
2 x 0,5 mm
2
(N.C.), EXTERNE
ZEWNĘTRZNE (N.C.),
