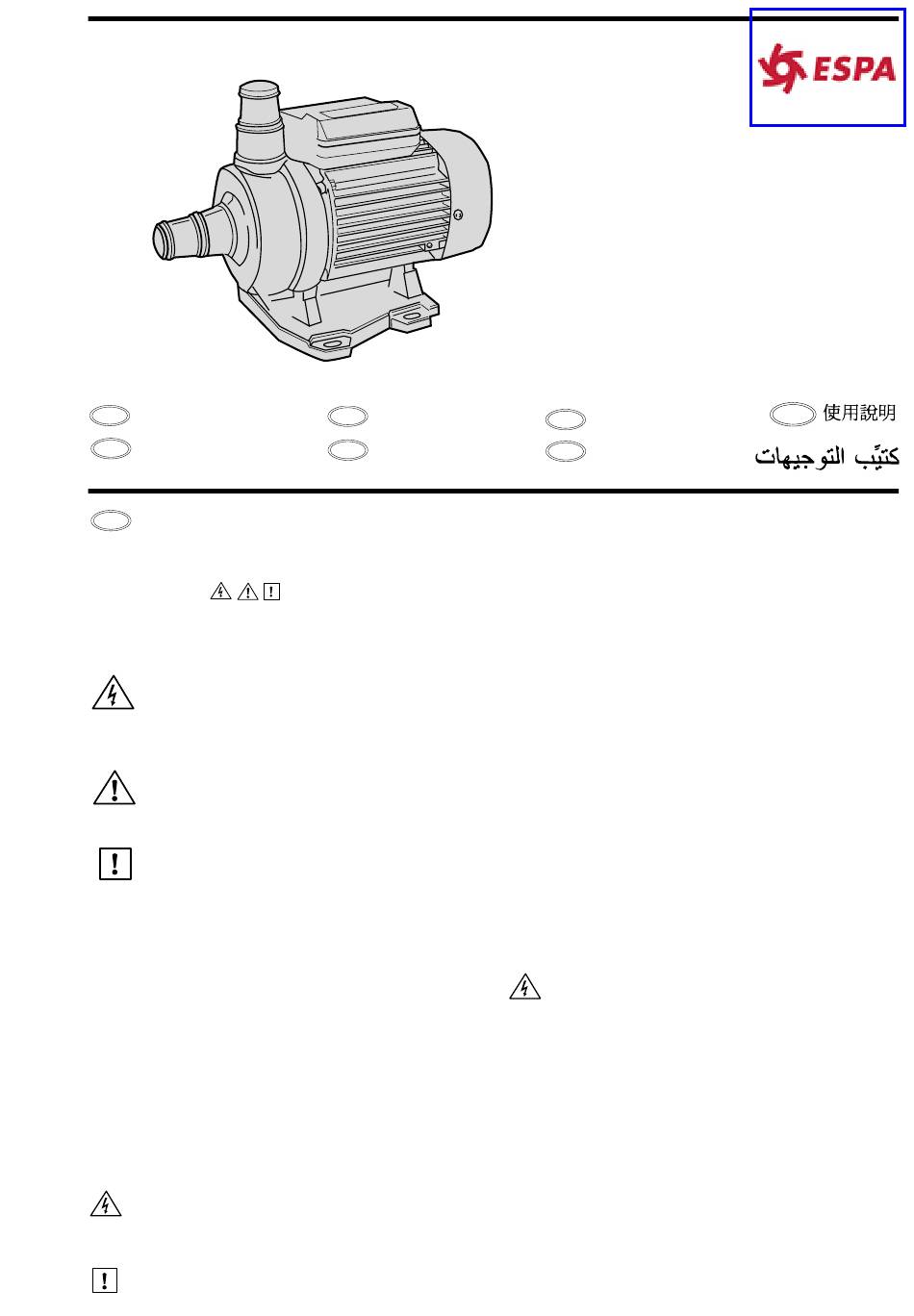

Espa BASIC Gebrauchsanweisung

Manual de instrucciones
E
Instruction manual
GB
Manual de instrucciones
E
Advertencia para la seguridad de personas y
cosas
Esta simbología
gro" y "atención" indican la posibilidad de peligro como
consecuencia de no respetar las prescripciones corre-
spondientes.
La no advertecia de esta pres-
PELIGRO
cripción comporta un riesgo de
riesgo de
electrocución.
electrocución
PELIGRO
La no advertencia de esta prescrip-
ción comporta un riesgo de daño a
las personas o cosas.
ATENCIÓN
La no advertencia de esta prescrip-
ción comporta un riesgo de daños a
la bomba o a la instalación.
1. Generalidades

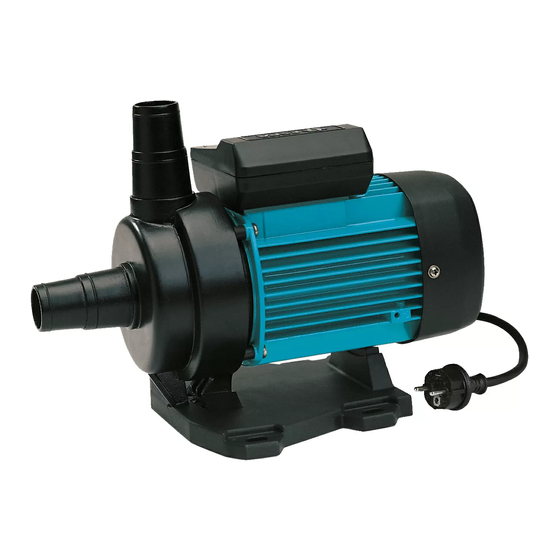

Las bombas Basic son bombas centrífugas mono-
celulares, diseñadas para aportar gran caudal de
agua a poca altura manométrica.
Están concebidas para la recirculación de agua, a
una temperatura máxima de 35°C, en pequeñas
piscinas desmontables.
El adecuado seguimiento de las instrucciones de
instalación y uso, así como de los esquemas de
conexión eléctricos garantizan el perfecto fun-
cionamiento de la bomba. Declinamos cualquier
responsabilidad sobre las consecuencias que
puedan derivarse del no seguimiento de estas
instrucciones.
Si la bomba no está fijada, no debe ser utilizada
si hay personas en la piscina.
2. Instalación
El generoso pie del que va provisto garantiza la
estabilidad de la bomba sin necesidad de fija-
Cód. 23000002
F Manuel d'instructions
Gebrauchsanweisung
D
junto con las palabras "peli-
BASIC
Manuale d'istruzioni
I
Manual de instruções
P
ciones adicionales. No obstante si se desea, se
puede fijar a una base sólida, con tornillos de
diámetro 6 o 8, a través de los agujeros
dispuestos en el propio pie.
Debe instalarse horizontalmente, lo más cerca
posible del nivel del agua. Debe emplazarse en
un lugar a salvo de posibles inundaciones o
salpicaduras y asegurarle una buena venti-
lación.
3. Montaje de tuberías
La bomba va dotada de rácores de aspiración e
impulsión incorporados en la propia bomba para la
conexión directa de mangueras flexibles con
diámetro interior de 32 o 38 mm. Aconsejamos el
montaje de la tubería de mayor diámetro.
La tubería de impulsión debe conservar cierta
pendiente ascendente hasta la bomba a fin y efec-
to de evitar bolsas de aire.
Se debe procurar que el peso de las tuberías no
descanse directamente sobre la bomba.
4. Conexión eléctrica
La bomba debe conectarse a la red eléctrica,
una vez realizada la conexión hidráulica.
En instalaciones fijas, prever la posibilidad de
interrumpir la alimentación eléctrica de la
bomba.
La instalación eléctrica deberá disponer de un
sistema de separación múltiple con apertura de
contactos de, al menos, 3 mm.
La protección del sistema se basará en un inter-
ruptor diferencial (l fn = 30 mA). El cable de
alimentación no debe ser más ligero que
H05VV-F.
Los motores monofásicos llevan protección tér-
mica incorporada.
Los esquemas de la fig. 1 facilitan una correcta
conexión eléctrica.
C
04-2003/01
