BalenaPlus

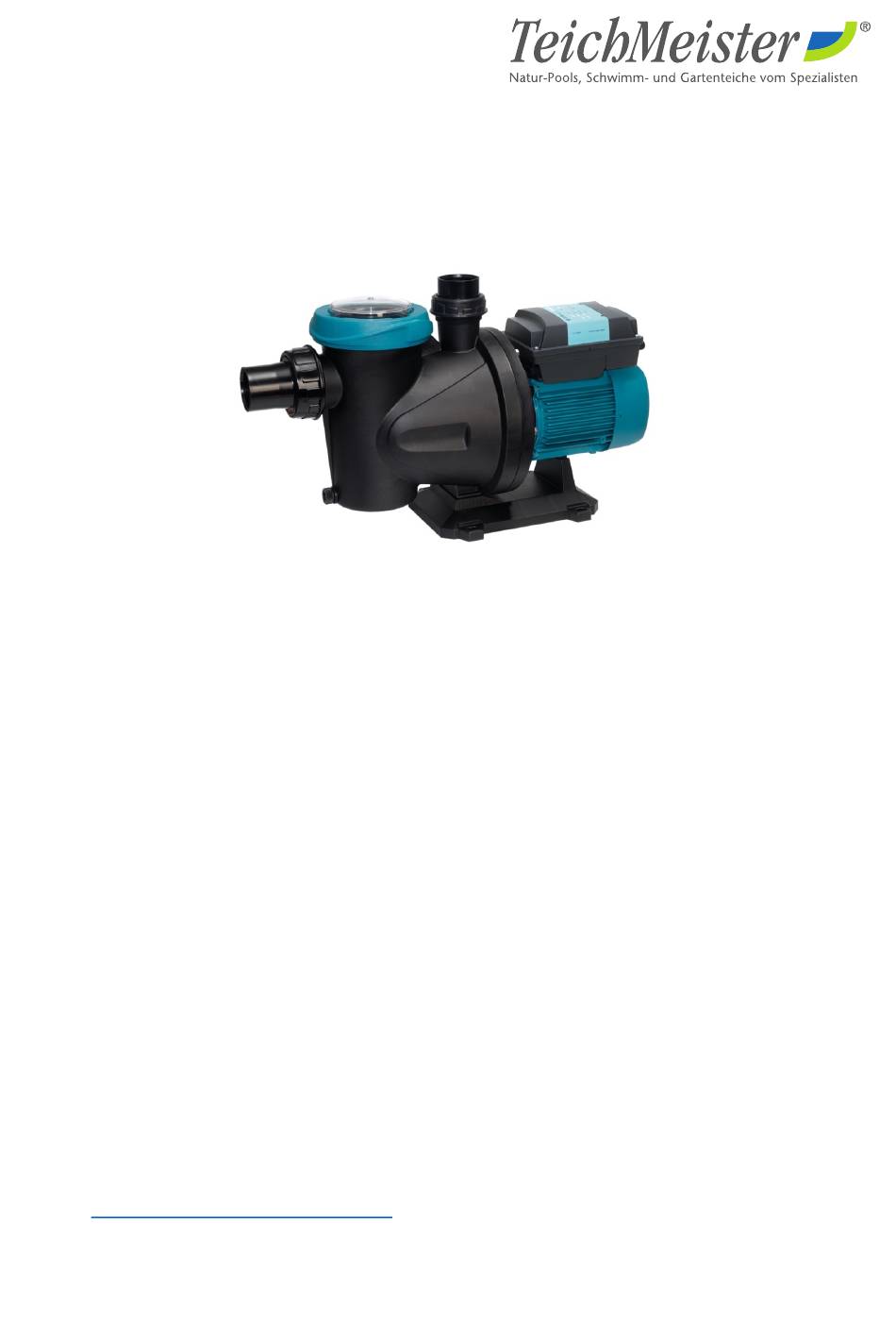

Beilage zur einfachen Bedienung der Pumpen BalenaPlus 1 / 2 / 3
Inhalt
1
Überblick .................................................................................................................... 2
1.1
VIDEOS ........................................................................................................................... 2
1.2
Leistungsdaten ................................................................................................................ 3
1.3
Werkeinstellung der Programme Filtration / Rückspülung / Nachspülung ....................... 4
2
Filterzone ................................................................................................................... 5
2.1
Den manuellen Modus an der Pumpe einstellen ............................................................. 5
2.2
Manuelle Konfiguration der Drehzahl für Filterzone ........................................................ 5
3
Sandfilter ................................................................................................................... 6
3.1
Kalibrierung des ControlSystem und Konfiguration der Pumpe per App .......................... 6
................................................................................................................................................... 9
3.2
Verwendung der Pumpe ohne ControlSystem ............................................................... 10
Technischer Support
Jens Kliebisch
Service und Beratung
Geschäftsbereich Pool
Tel.: 00 49 (0) 36 43 77 84 18
Mail:
poolservice@espa-deutschland.de
03/2020
ESPA Deutschland GmbH
Österholzstraße 2
99428 Grammetal OS Nohra
Tel. (0 36 43) 77 84 0
Fax. (0 36 43) 77 84 10
www.espa-deutschland.de
By Balena
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Espa BalenaPlus 1
Inhaltszusammenfassung für Espa BalenaPlus 1
-
Seite 1: Inhaltsverzeichnis
BalenaPlus By Balena Beilage zur einfachen Bedienung der Pumpen BalenaPlus 1 / 2 / 3 Inhalt Überblick ........................2 VIDEOS ........................... 2 Leistungsdaten ........................ 3 Werkeinstellung der Programme Filtration / Rückspülung / Nachspülung ....... 4 Filterzone ........................5 Den manuellen Modus an der Pumpe einstellen ............. 5 Manuelle Konfiguration der Drehzahl für Filterzone ............ -
Seite 2: Überblick
1 Überblick Die frequenzgesteuerte Pumpe verfügt über zwei Modi mit der Sie betrieben werden kann. Mit der M-Taste können Sie zwischen diesen beiden Modi wechseln. Eine ausführliche Erklärung finden Sie auch im Video „BalenaPlus – Grundeinstellungen“ Automatischer Modus Manueller Modus die Pumpe wird über das ControlSystem (Sensor auf Die Pumpe wird OHNE ControlSystem bedient 6-Wege-Ventil) bedient. -
Seite 3: Leistungsdaten
1.2 Leistungsdaten Frequenz Drehzahl Leistung Ungefähre Fördermenge Verbrauch Stufe [Hz] U/min /h]* 1600 1656 1712 1856 2030 2204 2378 2552 2726 2900 1105 *Ungefähre Angabe – genaue Fördermenge ist der Betriebskurve unter Beachtung des Betriebsdrucks vor Ort zu entnehmen... -
Seite 4: Werkeinstellung Der Programme Filtration / Rückspülung / Nachspülung
1.3 Werkeinstellung der Programme Filtration / Rückspülung / Nachspülung Beachten Sie dass die Leistung der Pumpe in 10 Stufen eingeteilt ist. Stufe 10 = (50 Hz) = 100 % Leistung, Stufe 1 = (20 Hz) = 40 % Leistung Filtration = Filtration plus Dauerschleife aus zwei Intervallen Intervall 1 3 Minuten (einstellbar 0-255 min) -
Seite 5: Filterzone
2 Filterzone 2.1 Den manuellen Modus an der Pumpe einstellen Voraussetzung: Fachgerechte Verrohrung der Filteranlage Anschluss der Pumpe an das Stromnetz Bei Inbetriebnahme der Pumpe blinken alle drei LED´s auf. Die Pumpe verfügt über einen manuellen und einen automatischen Modus. Mit der M-Taste können Sie zwischen diesen beiden Modi wechseln. -
Seite 6: Sandfilter
3 Sandfilter 3.1 Kalibrierung des ControlSystem und Konfiguration der Pumpe per App Bitte schauen Sie sich das Video an „Einstellung des ControlSystem“. Mit der App Evopool (Android / iOS) kann die Pumpe genau konfiguriert werden • Download der App durch Suche nach EVOPOOL in Play Store (Android) oder Apple Store (iOS) Wenn Sie die App EVOPOOL öffnen, wählen sie im unteren Reiter SilenPlus:... - Seite 7 Im letzten Schritt der Kalibrierung geben Sie die Daten des Schwimmbeckens ein und bestätigen die Eingabe mit Schließen. Die Pumpe startet jetzt mit dem FiltrationPlus Programm. Zeiteinstellung: Wenn Die Programmierung aktiviert ist, können Sie ganz einfach die Betriebsstunden der Pumpe einstellen. Erstellen Sie einfach beliebig viele neue Abschnitte und deaktivieren Sie Abschnitt 1 (0h bis 0h) Außerdem besteht die Möglichkeit die Einstellung eines...
-
Seite 8: Wichtig: Speichern Sie Ihre Änderungen
Rechts oben können Sie das Menü aufrufen, um eine Änderung der Konfigurationen vorzunehmen Wählen Sie „Konfigurationsparameter“ Alle weiteren Einstellungsparameter sind nachfogend erklärt. Wichtig: Speichern Sie ihre Änderungen... -
Seite 10: Verwendung Der Pumpe Ohne Controlsystem
3.2 Verwendung der Pumpe ohne ControlSystem Wenn Sie die Pumpe ohne ControlSystem verwenden wollen, dann können Sie die Pumpe im manuellen Modus betreiben. Alles ist ausführlich erklärt: Kurz zusammengefasst: Pumpe mit Handy verbinden Kalibrierung mit ControlSystem abbrechen Über das Menü „Konfigurationsparameter“ die gewünschten Parameter einstellen. Bei der Rückspülung entweder die F-Taste als Durchschalter verwenden oder über die App die gewünschten Programme auswählen. - Seite 11 Wenn die Pumpe in Werkseinstellungen geliefert wird, erscheint ein Fenster in dem Sie die Pumpe für den „automatischen Modus“ kalibrieren können. Dieses Fenster schließen Sie indem Sie auf LÖSCHEN drücken. Anschließend bestätigen Sie den Abbruch der Pumpenkalibrierung...
- Seite 12 Schritt 8 der Kalibrierung überspringen Sie ebenfalls, indem Sie auf Löschen drücken. Im Hauptmenü können Sie per App die Pumpe steuern Zur Verfügung steht Stopp = Pumpe ist aus Backwash Plus = Rückspülen Filtrierung Plus = Filtrieren Gemischer Zyklus = Nachspülen Wenn Die Pumpe das erste Mal in Betrieb genommen wird geht Sie auf „Gemischter Zyklus“.
