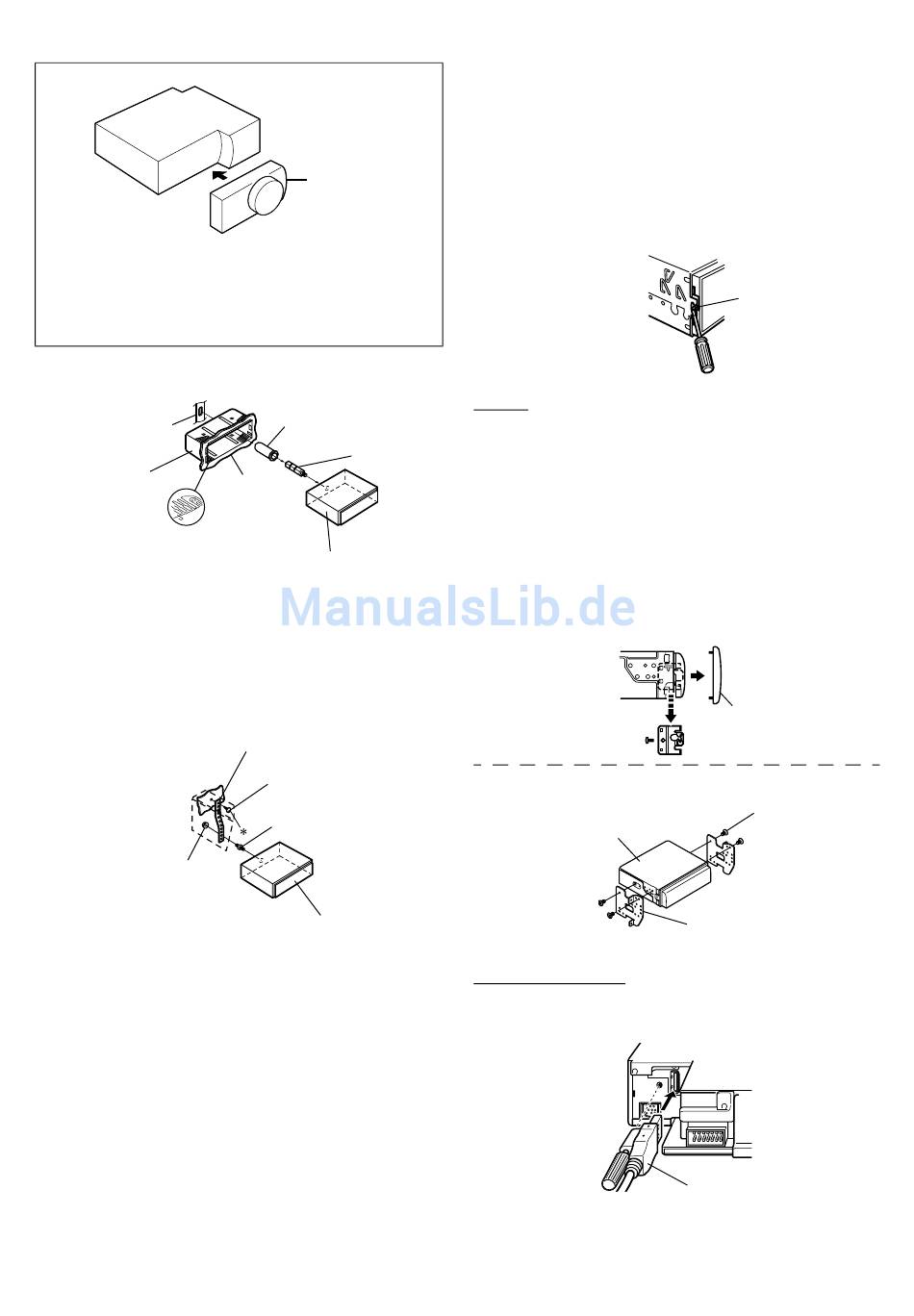

Alpine iDA-X001 Kurzanleitung Seite 13

Vorsicht
Nehmen Sie das Bedienteil bei der Installation nicht ab!
Wenn Sie das Gerät mit abgenommenem Bedienteil einbauen,
besteht die Gefahr, dass Sie zu stark auf die Metallplatte drücken,
die als Bedienteilträger dient, und die Platte verbiegen.
1
Halterung
Einbaurahmen
Armaturenbrett
(beiliegend)
Druckplatten
* Wenn der angebrachte Einbaurahmen lose um das Hauptgerät sitzt,
werden die Druckplatten möglicherweise leicht gebogen, um das
Problem zu beheben.
Entfernen Sie den Einbaurahmen vom Hauptgerät
(siehe „Ausbau" auf Seite 12). Schieben Sie den
Einbaurahmen in das Armaturenbrett, und fixieren
Sie diesen mit den Metalllaschen.
2
Befestigungsstrebe
Sechskantmutter (M5)
Falls Ihr Fahrzeug mit einer Stützhalterung versehen
ist, drehen Sie die lange Sechskantschraube in die
Rückseite des iDA-X001 und stecken danach die
Gummikappe auf den Schraubenkopf. Sollte keine
Stützhalterung vorhanden sein, muss das Gerät mit
Hilfe einer Stützleiste (nicht mitgeliefert) fixiert
werden. Schließen Sie die Kabel des iDA-X001
gemäß den Anweisungen im Abschnitt
ANSCHLÜSSE an.
• Als Schraube* verwenden Sie eine geeignete Schraube für die
Chassis-Gehäusebefestigung.
12
-DE
Abnehmbares
Bedienteil
Gummikappe
(beiliegend)
Sechskant-
schraube
(beiliegend)
*
Dieses Gerät
Schraube
Stiftschraube
Dieses Gerät
3
Schieben Sie das iDA-X001 in das Armaturenbrett.
Vergewissern Sie sich, dass die Verriegelungsstifte
gut einrasten. Schieben Sie das Gerät hierzu fest in
das Armaturenbrett, und drücken Sie die
Verriegelungsstifte dabei mit einem kleinen
Schraubendreher nach unten. Der
Rastmechanismus sorgt für einen wackelfreien Sitz
und verhindert, dass das Gerät aus Versehen aus
dem Armaturenbrett gezogen wird. Installieren Sie
das abnehmbare Bedienteil.
Ausbau
1. Nehmen Sie das Bedienteil vom Gerät ab.
2. Drücken Sie die Verriegelungsstifte mit einem kleinen
Schraubendreher (oder einem ähnlichen Werkzeug)
hoch (siehe Abbildung oben). Nach dem Lösen der
ersten Verriegelung ziehen Sie das Gerät ein wenig
heraus, so dass der Stift beim Lösen der zweiten
Verriegelung nicht wieder einrasten kann.
3. Ziehen Sie das Gerät mit gelösten Verriegelungsstiften
aus dem Einbaurahmen.
<JAPANISCHES FAHRZEUG>
Dieses Gerät
USB-Kabelanschluss
Ein USB-Kabel in das Gerät einführen und mit einer
Verriegelungsschraube fixieren.
Verriegelungsstift
Frontrahmen
Schrauben (M5 × 8)
(beiliegend)
Einbauhalterung
USB-Kabel
