Autark Induktionskochfeld
EKI 2.2R
Gebrauchs-
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese
und Montageanweisung
Bedienungsanleitung aufmerksam durch. Sie enthält wichtige
Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt
des Gerätes. Eine korrekte Bedienung trägt wesentlich zur effizienten
Energienutzung bei und minimiert den Energieverbrauch im Betrieb.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit Autark EKI 2.2R
Inhaltszusammenfassung für exquisit Autark EKI 2.2R
- Seite 1 Autark Induktionskochfeld EKI 2.2R Gebrauchs- Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese und Montageanweisung Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Eine korrekte Bedienung trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb.
- Seite 2 Gerät gewerblich, zweckentfremdet oder anders als in der Bedienungsanleitung beschrieben bedient, beachten Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. Kundendienst Tel. +49 (0) 2944 9716-791 www.ggv-exquisit.de.
-
Seite 3: Lieferumfang

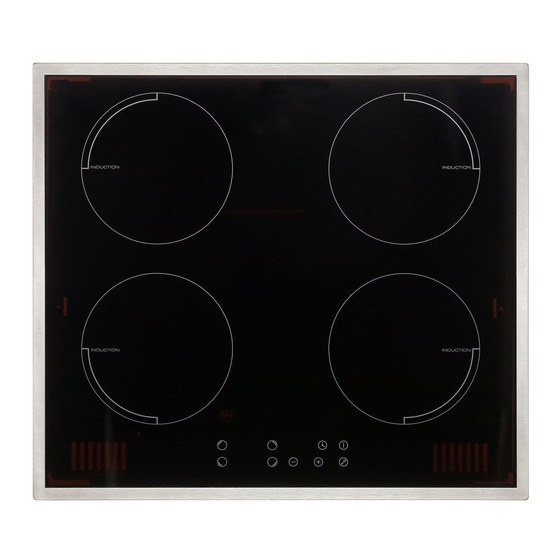

Zu Ihrer Sicherheit Gerätebeschreibung Induktionskochfeld EKI2.2 vorne mittig Bedienfeld „Touch Control“ Berührungstasten mit Restwärmeanzeigen Kochfeld Durchmesser Leistung (mm) (kW) Vorne links 1500 Hinten links Ø 180 mm 2000 Hinten rechts 1500 Vorne rechts Ø 145 mm 2000 Glaskeramik 6 Bedienblende a) Kochfelder b) Timer c) Ein / Aus (7) -
Seite 4: Inhaltsverzeichnis
Zu Ihrer Sicherheit Inhalt Zu Ihrer Sicherheit ................5 Sicherheit und Verantwortung ............6 Sicherheit und Warnungen ............... 7 Gerät für den Einbau vorbereiten ............8 Geräte auspacken ................8 Induktionskochfeld einbauen ............9 Elektroanschluss ................12 Induktionskochfeld ausbauen ............12 Induktionskochfeld bedienen .............. -
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung, Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 6: Sicherheit Und Verantwortung
Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von schutzbedürftigen Personen: Kinder und Personen mit verringerten Fähigkeiten! • Dieses Gerät kann von Kindern ab 8 Jahren, sowie von Personen mit verringerten physischen, sensomotorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden: wenn Sie beaufsichtigt oder bezüglich des –... -
Seite 7: Sicherheit Und Warnungen
Zu Ihrer Sicherheit 1.2 Sicherheit und Warnungen Brandgefahr durch unsachgemässe Verwendung! • Niemals Gegenstände auf die Kochfläche lagern. • Niemals leicht Entzündliches oberhalb/unterhalb des Gerätes lagern. Bei unbeabsichtigtem Einschalten des Gerätes – können die Teile sich verformen oder entzünden. • Keine Alufolie bzw. -
Seite 8: Gerät Für Den Einbau Vorbereiten
Gerät für den Einbau vorbereiten 2 Gerät für den Einbau vorbereiten 2.1 Geräte auspacken • Induktionskochfeld behutsam auspacken. • Induktionskochfeld auf Schäden überprüfen. Verpackungsmaterial Umweltgerecht entsorgen Schnittverletzungsgefahr durch beschädigte scharfe Kanten! → Beschädigte Kochplatte umgehend durch den Kundendienst reparieren/austauschen lassen. Die Verpackung muss unbeschädigt sein. -
Seite 9: Induktionskochfeld Einbauen
Gerät für den Einbau vorbereiten Arbeitsplatte vorbereiten • Die Arbeitsplatte des Einbau-Möbels muss mindestens 38 mm dick sein. • Das Induktionskochfeld muss waagerecht liegen und an der Wandseite gegen überlaufende Flüssigkeiten abgedichtet sein. • Die Schnittflächen sind mit speziellem Lack, Silikonkautschuk oder Gießharz zu versiegeln, um ein Aufquellen durch Feuchtigkeit zu verhindern. - Seite 10 Gerät für den Einbau vorbereiten Grafik I Einbauabstände B1= mit Wärmequelle Grafik II Einbauabstände B2= ohne Wärmequelle, Schrank oder Schublade A 760mm_B1 50 mm /50 A 760mm_B2 15 mm /50 mm min_C 20 mm min_D mm min_C 20 mm min_ Lufteinlass_ D Lufteinlass_ E Luftauslass min 5mm...
- Seite 11 Gerät für den Einbau vorbereiten Beim einbauen des Induktionskochfeldes folgende Hinweise beachten. • Die Masse des Ausschnitts in der Arbeitsplatte nochmals kontrollieren. • Die Ränder des Ausschnitts sauber und fettfrei halten. • Das Induktionskochfeld über den Ausschnitt der Arbeitsplatte mit der Restwärmeanzeige nach vorne positionieren.
-
Seite 12: Elektroanschluss
Gerät für den Einbau vorbereiten 2.3 Elektroanschluss • Tod durch elektrischen Schlag → Die Sicherung für den Herdstromkreislauf ausschalten bzw. herausdrehen. WICHTIG Der Elektroanschluss an sämtlichen Herden und Einbaugeräten darf nur durch einen konzessionierten Elektroinstallateur unter Berücksichtigung der Vorschriften des örtlich zuständigen Energieversorgungsunternehmens vorgenommen werden. -
Seite 13: Induktionskochfeld Bedienen
Induktionskochfeld bedienen 3 Induktionskochfeld bedienen Vor Inbetriebnahme das Gerät gründlich reinigen. ▪ Die Herdflächen mit einem feuchten Tuch reinigen und trocken nachwischen. Weitere Hinweise siehe Reinigung und Pflege. Verletzungsgefahr • Ist das Kochfeld gerissen, sofort das Gerät ausschalten zur Vermeidung eines möglichen elektrischen Schlags. - Seite 14 Induktionskochfeld bedienen Verbrennungsgefahr durch heisse Oberflächen! Kochstellen und deren Umgebung werden sehr heiß. → Berühren Sie niemals heiße Oberflächen. → Das Gerät ausschalten, sobald das Kochen beendet ist. → Die Heizelemente nicht brennen lassen, wenn die Töpfe oder Pfannen leer oder nicht vorhanden sind. Halten Sie sehr schutzbedürftige Personen und Kinder unter 8 Jahren und Haustiere fern...
-
Seite 15: Geeignetes Kochgeschir
Induktionskochfeld bedienen Geeignetes Kochgeschir • Die Kochoberfläche und der Boden des Topfes müssen immer sauber und trocken sein. • Töpfe und Pfannen mit einem einwandfreien, glatten Boden. • Hitzebeständiges Kochgeschirr „Herstellerangaben beachten. • Keine Töpfe benutzen, die aus Plastik bestehen oder deren innere Seite mit Aluminium beschichtet ist. -
Seite 16: Einschalten Des Kochfeldes
Induktionskochfeld bedienen Einschalten des Kochfeldes Das Induktionskochfeld ist mit Kochzonen unterschiedlicher Durchmesser und Leistung ausgestattet. Das Kochgeschirr für die beste Heizleistung genau auf die bezeichnete Kochzone stellen. 1. Das Gerät einschalten (6c). → Ein Signal ertönt. → Alle Anzeigen leuchten für eine Sekunde auf und erlöschen wieder. -
Seite 17: Ausschalten Der Kochzone
Induktionskochfeld bedienen Ausschalten der Kochzone: 1. Die Wahltaste (6a) der Kochzone berühren. 2. Um die Kochzone auszuschalten, -mit der Taste „-“ (6e) die Heizleistung auf „0“ setzen. oder -die Tastenkombination „-“ und „+“ (6e) gleichzeitig berühren. Vergewissern Sie sich, dass die Anzeige „0“ zeigt. 3. - Seite 18 Induktionskochfeld bedienen Gesicherter Modus – Tastenverriegelung/Kindersicherung: Zum Einschalten der Tastenverriegelung / Kindersicherung (6d) 1. Die Taste Schloss (6d) berühren. 2. Das Gerät schaltet in den gesicherten Modus. 3. Die Timer-Anzeige (6b) zeigt die Leuchtmeldung „Lo“. Diese Tasten können jetzt noch bedient werden: -die EIN/AUS-Taste (6c) und -die Taste Schloss (6d) Zum Ausschalten dieser Funktion...
- Seite 19 Induktionskochfeld bedienen Sicherheitsabschaltungen: Dieses Gerät ist mit einer Sicherheitsvorkehrung versehen, die Risiken aus versehentlich eingeschaltet gelassenen Kochfeldern reduzieren soll: Automatische Abschaltung Die Steuerung bleibt nach dem Einschalten eine Minute lang aktiv, danach schaltet die Kochfeld-Steuerung automatisch auf Stand-by zurück. Sobald das Kochgeschirr von der Induktionszone entfernt wird, stoppt die Erwärmung.
- Seite 20 Induktionskochfeld bedienen Timer Timer 1 bis 99 Minuten einstellen Der Timer ist jeweils für beide Kochzonen einstellbar: Timer-Funktion als Zeitschaltuhr, ohne Auswahl einer Kochzone. Timer-Funktion zum automatischen Ausschalten einer gewählten Kochzone. Gerät einschalten: (Timer-Funktion) 1. Die EIN/AUS-Taste (6c) anwählen. HINWEISE Zum automatischen Ausschalten einer Kochzone: -zuerst die Heizleistung der gewünschten Kochzone und -anschließend die Timer-Einstellung festlegen.
- Seite 21 Induktionskochfeld bedienen Timer-Funktion - Kennzeichnung und Ablauf: Timer-Funktion - Zeitschaltuhr Die Timer-Anzeige zählt zurück und zeigt die restliche Zeit an. Nach Ablauf der zuvor eingestellten Zeit ertönt während 30 Sekunden ein akustisches Signal: - die eingestellte Zeit ist abgelaufen - die Timer-Anzeige zeigt „- -“. Hinweis: Andere Kochzonen, die vor der Einstellung der Timer-Funktion bereits in Betrieb waren, arbeiten weiter.
-
Seite 22: Reinigung Und Wartung
Reinigung und Wartung Reinigung und Wartung Vor sämtlichen Reinigungs- und Wartungsarbeiten Gerät ausschalten und vollständig auskühlen lassen. Undichtigkeiten am Induktionskochfeld und Backofen Stromschlaggefahr! → Niemals einen Dampfreiniger zur Reinigung verwenden. Feuchtigkeit könnte in elektrische Bauteile gelangen. Verbrühungsgefahr durch heisses Wasser beim Reinigen. - Seite 23 Reinigung und Wartung Das Induktionskochfeld mit einem feuchten Tuch reinigen und mit einem trockenen Tuch trockenwischen. Verschmutzungen mit heißen Wasser und Spülmittel oder mit einem handelsüblichen Keramikkochfeldreiniger das Induktionskochfeld reinigen. Verschüttetes Essen, Speisereste und Fettspritzer sofort wegwischen. In den folgenden Fällen sofort die Energiezufuhr auf «0» drehen und •...
-
Seite 24: Fehlermeldungen
Fehlermeldungen 5 Fehlermeldungen Fehlermeldung Mögliche Ursache Fehlerbehebung F3-F8 Temperatursensor Kontaktieren Sie den für funktioniert nicht Sie zuständigen den Kundendienst. F9-FA Temperatursensor IGBT Kontaktieren Sie den defekt Kundendienst E1/E2 Abweichende Prüfen der Versorgungsspannung Versorgungsspannung, geben falls den für Sie zuständigen Kundendienst kontaktieren E3 / E4 Abweichende... -
Seite 25: Kundendienst
Kundendienst 6 Kundendienst WICHTIG Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist. Zuständige Kundendienstadresse: EGS GmbH Dieselstrasse 1 33397 Rietberg / DEUTSCHLAND Kundentelefon für Deutschland: +49 2944-9716-791 Kundentelefon für Österreich: 0820 200 170... -
Seite 26: Garantiebedingungen
Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit... - Seite 27 Garantiebedingungen Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 28: Technische Daten
Technische Daten 8 Technische Daten Marke Exquisit Modell EKI2.2R Produktgruppe Induktionskochfeld Schutzklasse Elektrischer Anschluss V/Hz 380-415 /50-60 (Spannung/Frequenz) Anschlussleistung 7000 Gewicht (unverpackt) Kochfeld 09. Feb Abmessungen HxBxT 55x590x520 4016572010046 Artikelnummer 450104 *Technische Änderungen vorbehalten. Alle gerätespezifischen Daten des Energielabels sind durch den Gerätehersteller nach europaweit genormten Messverfahren unter Laborbedingungen ermittelt worden. - Seite 29 Technische Daten...
- Seite 30 Technische Daten GGV HANDELGES. MBH & CO. KG AUGUST-THYSSEN-STR.8 D-41564 KAARST GERMANY eki2.2r_0450046_e1.0_2018_07_19.docx www.GGV-exquisit.de...
