K a p i t e l 4

MIDI-Funktionen

Die MIDI-Funktionen der SmartFade-Konsole wurden zur Erledigung zweier Aufgaben erstellt:
•
•
M a s t e r / S l a v e - F u n k t i o n
D
er Zweck der Master/Slave-Funktion ist es, mehrere SmartFade-Konsolen zusammenzuschalten,
damit ein begrenztes Playback von der ‚Master'-SmartFade-Konsole durchgeführt werden kann.
Dadurch können mehrer DMX-Universen verwendet werden und die Steuerkapazität der SmartFade-
Konsolen wird erhöht. Ein Playback kann auch von der Slave-Konsole durchgeführt werden, aber bei
sich widersprechende Speicherwerten, Sequenzen oder STACK-Funktionen gelten immer die Werte
der Master-Konsole.
Die Programmierung muss auf jeder einzelnen Konsole durchgeführt werden. Daher müssen
Speicherwerte, Sequenzen und der STACK jeweils auf jeder Konsole, gleichgültig ob Master oder
Slave, durchgeführt werden. Allerdings können, wenn die Programmierung einmal durchgeführt
wurde, viele Playback-Funktionen nur von der Master-Konsole allein durchgeführt werden.
E i n r i c h t u n g e i n e r S l a v e- K o n s o l e
Die Einrichtung der Master-/Slave-Funktion ist
sehr einfach. Sie benötigen MIDI-Kabel der
entsprechenden Länge, um die Konsolen zu
verbinden und DMX-Kabel, um den Ausgang
jeder einzelnen Konsole mit den Dimmern oder
Geräten zu verbinden, welche von dieser
Konsole gesteuert werden sollen.

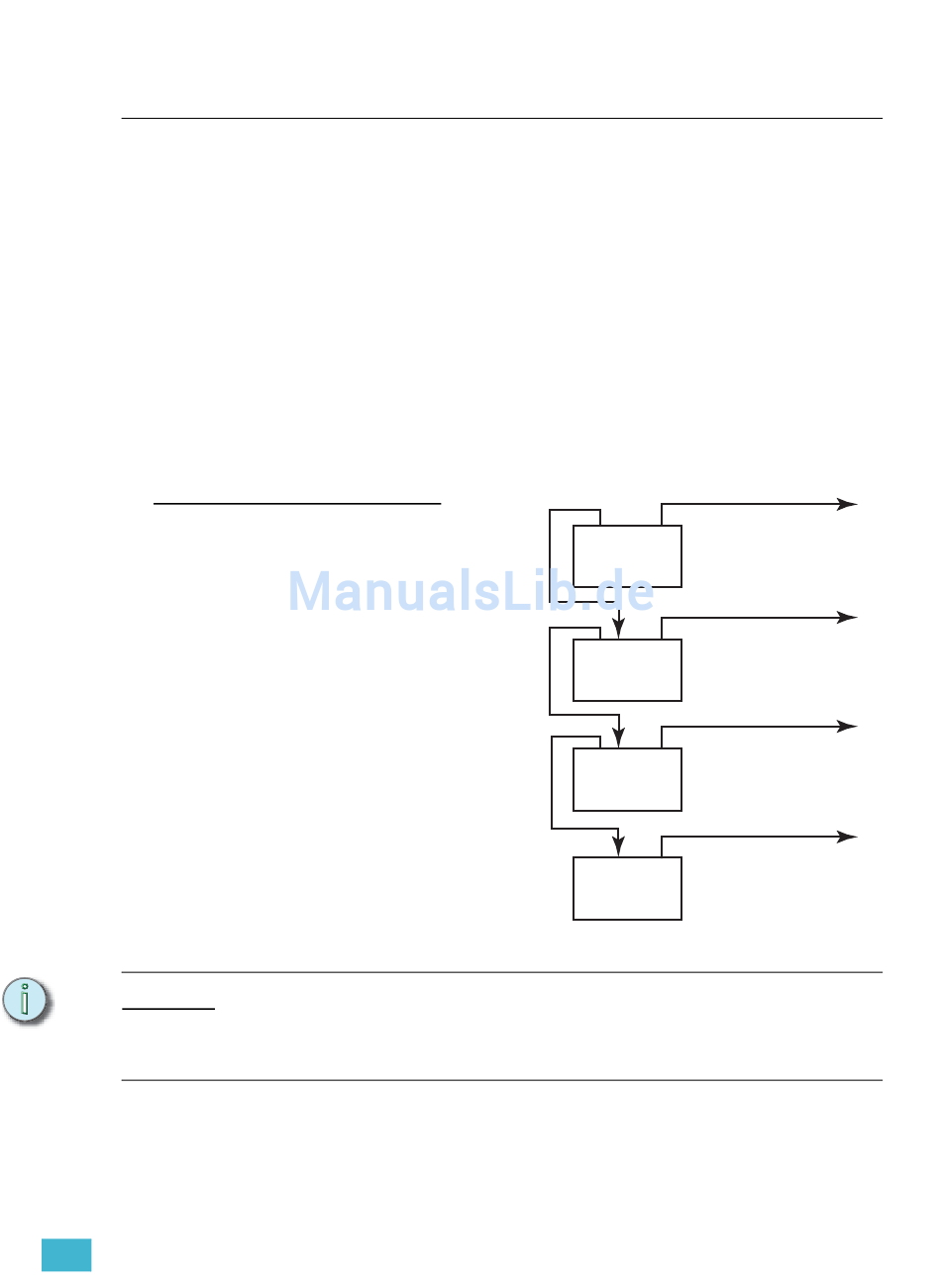

Um ein Master/Slave-System einzurichten,
benutzen Sie das allgemeine Diagramm rechts
als Vorlage. Master- oder Slave-Konsolen
können eingerichtet werden, Dimmer oder
DMX-Geräte oder beides zu steuern. Es ist
belanglos, welche Konsole welche Geräte
steuert. Sie können so viele Slave-Konsolen
anschließen, wie innerhalb der
Einschränkungen von MIDI erlaubt ist. In einem
MIDI-System kann jeweils nur eine Master-
Konsole eingerichtet werden.
Nachdem die Konsolen angeschlossen
wurden, müssen Sie für jede Konsole den
Master- oder Slave-Modus auswählen. Das
wird im LCD-Menü durchgeführt (siehe
LCD-Menü des normalen Modus, Seite 38
LCD-Menü des DMX Backup-Modus, Seite
H i n w e i s :
Die Master-SmartFade-Konsole muss sich am Beginn der MIDI-Leitung befinden. Als Master
konfigurierte Konsolen ignorieren alle Daten am MIDI IN Port.
Slave-Konsolen erzeugen keine MIDI-Signale. Es wird allerdings das MIDI-Signal vom IN Port
zum OUT Port weitergeleitet.
4
MIDI-Funktionen
Es werden zwei oder mehr Konsolen zur Erhöhung der Steuerkapazität
zusammengeschaltet.
Aufzeichnen in einen Musik-Sequenzer für Playback in Realtime.
MIDI Out
SmartFade
Master
MIDI Out
In
SmartFade
Slave 1
MIDI Out
In
SmartFade
Slave 2
In
SmartFade
Slave x
oder
46).
DMX Out to dimmers
DMX Out to dimmers
DMX Out to devices
DMX Out to devices
49
