BATTERIE SPEZIFIKATIONEN
Blei Säure Ca/Ca Batterien:
Zellen:
Kapazität:
Hinweis 24 V: zwei mal 12 V Batterien in Serie angeschlossen.
INPUT RATINGS
230 V AC (16A) 50 / 60Hz
AUSGANGSWERTE
Ladegerät
PRO 15
PRO 25
PRO 25-2
VORBEREITUNGEN

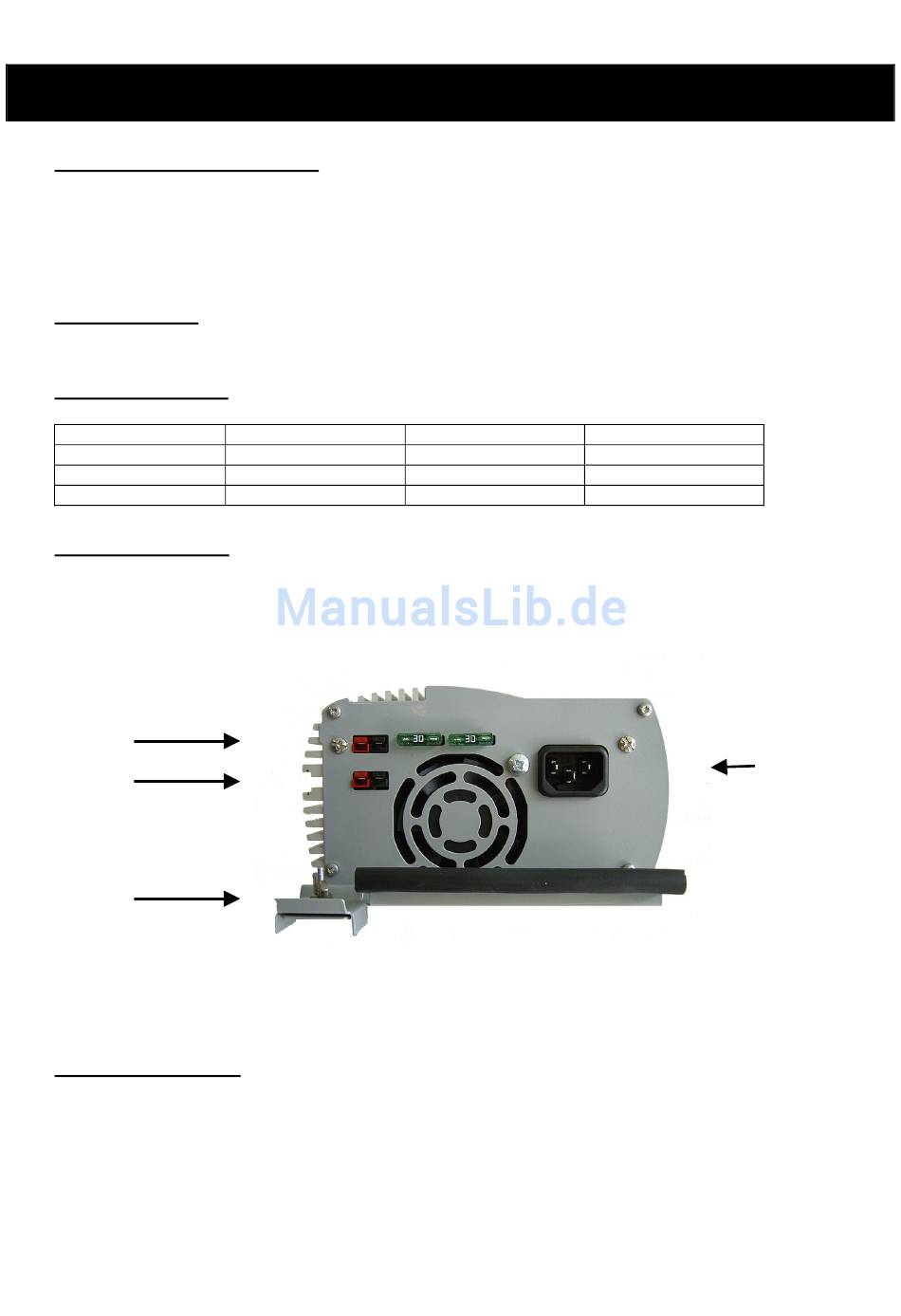

Vor der Verbindung mit der Stromversorgung sind die Ladekabel am Gerät anzuschließen. Das Kabel
Nr.1 mit dem Anschluß „1", Kabel Nr. 2 in Position „2" (Nur PRO 25-2). Stellen Sie eine korrekte
Verbindung sicher, damit die Kabel unter der Zugentlastung „3" ordentlich geführt, mit dem Gegenblech
justiert und mit der Flügelmutter befestigt sind. Jetzt ist das Stromkabel mit dem Steckkontakt „4" zu
verbinden.
2
1
3
1. Anschluß Kabel Nr. 1
2. Anschluß Kabel Nr. 2 (Nur PRO 25-2)
3. Zugentlastung
4. Stromkabel 230 V
MONTAGEHINWEISE
Das Ladegerät kann quer oder senkrecht montiert werden, um das Gerät sollte ein Abstand von 15 cm
eingehalten werden. Damit wird eine optimale Kühlung durch Luftzirkulation gewährleistet. Mittels der
beiden Bohrlöcher (4mm Durchmesser und 170 mm voneinander entfernt) kann die Einheit befestigt
werden.
Als Montageort ist an Säulen von Hebebühnen, an Werkzeugwagen oder an eine Wandbefestigung
gedacht.
SPEZIFIKATIONEN
GEL, AGM/SPIRAL und flüssig.
6
25 bis 250Ah
DC Spannung
12 V
12 V
12 V
Strom
15 A
25 A
2 X 25 A
9
Watts
180
300
300
4
