bewegt muss sinngemäß das linke Querruder nach oben ausschlagen, das rechte
nach unten. Die Höhenrudersteuerung erfolgt über den linken Steuerknüppel.
Ziehen nach hinten bewirkt einen Höhenruderausschlag nach oben, drücken nach
vorne einen Tiefenruderausschlag nach unten.
5. Korrigieren Sie nötigenfalls die Laufrichtung der Servos über die Umschaltung der
Servoreverse-Schalter und bringen Sie die Ruder mittels der Trimmtasten in
Mittelstellung (Neutrallage). Diese Einstellungen sind sehr wichtig, da sonst das
Modell später nicht geradeaus fliegt bzw. zu steil nach oben oder unten.
6. Führen Sie nun einen Testlauf des Motors durch, indem Sie den rechten
Steuerknüppel nach vorne schieben. Testläufe am Besten im Freien durchführen,
vorteilhaft ist dazu ein Helfer, der das Modell festhält, während Sie den Sender
bedienen. Dazu immer die Sicherheitshinweise von Punkt 3. beachten.
COMPACT 260 7,4 V Motorset
Das hochwertige Motor-Set ist bereits fertig installiert. Der dazugehörige
Drehzahlregler BRUSHLESS CONTROL 18 BEC ist werkseitig für den V-VENTURE
optimal eingestellt, sodass nichts programmiert werden braucht.

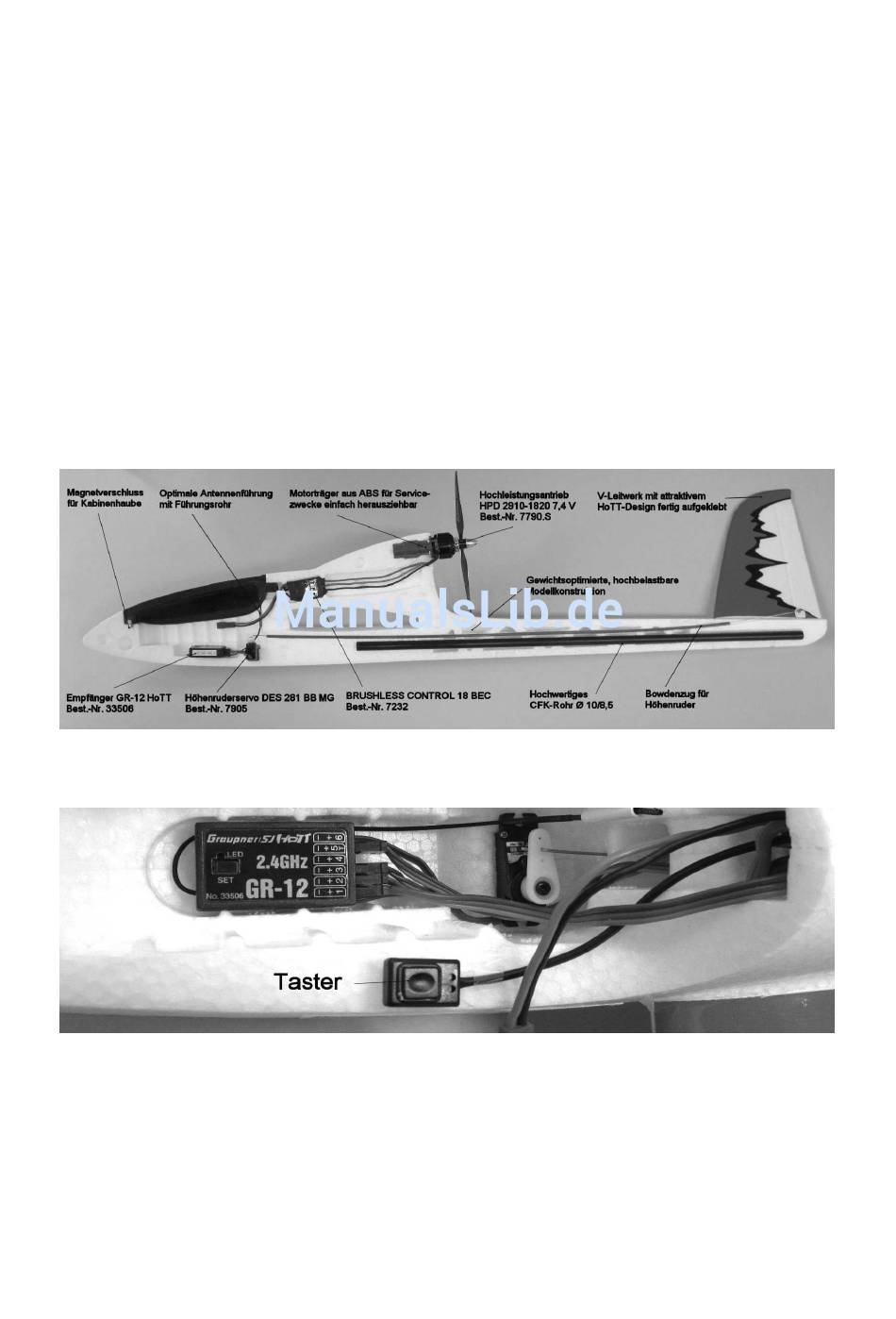

Die Schnittdarstellung des V-VENTURE zeigt den Innenaufbau des Rumpfes, der
Motorträger kann im Servicefall nach hinten herausgezogen werden.
Die Abbildung zeigt den fertig installierten Empfänger. Die Empfängerantenne liegt
im Führungsrohr. Der Taster zur Programmierung des BRUSHLESS CONTROL 18
kann, wenn alles stimmt vom Drehzahlregler abgezogen werden. Bitte beachten Sie,
dass die Bedienungsanleitung zum Drehzahlregler BRUSHLESS CONTROL 18 und
die Bedienungsanleitung zum Empfänger GR-12 HoTT der Packung getrennt
beiliegen.
Die Ruderausschläge
Die Ruderausschläge sind werkseitig eingestellt und haben nachfolgende Werte.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler!
01/2013
5
