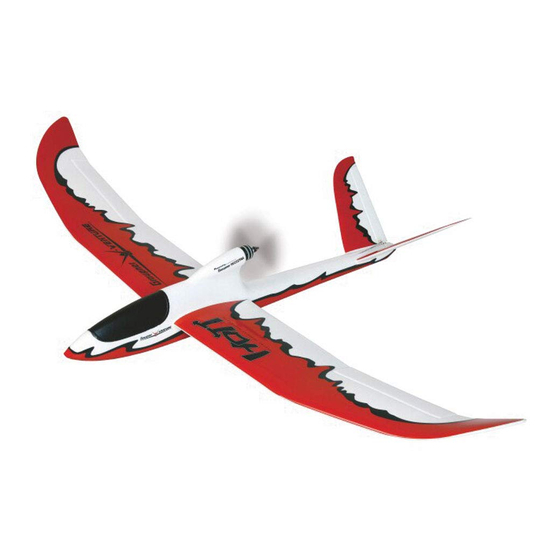

GRAUPNER V-VENTURE Anleitung
Elektro segelflugmodell
Vorschau ausblenden
Andere Handbücher für V-VENTURE:
- Betriebsanleitung (10 Seiten) ,
- Betriebsanleitung (10 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GRAUPNER V-VENTURE
Inhaltszusammenfassung für GRAUPNER V-VENTURE

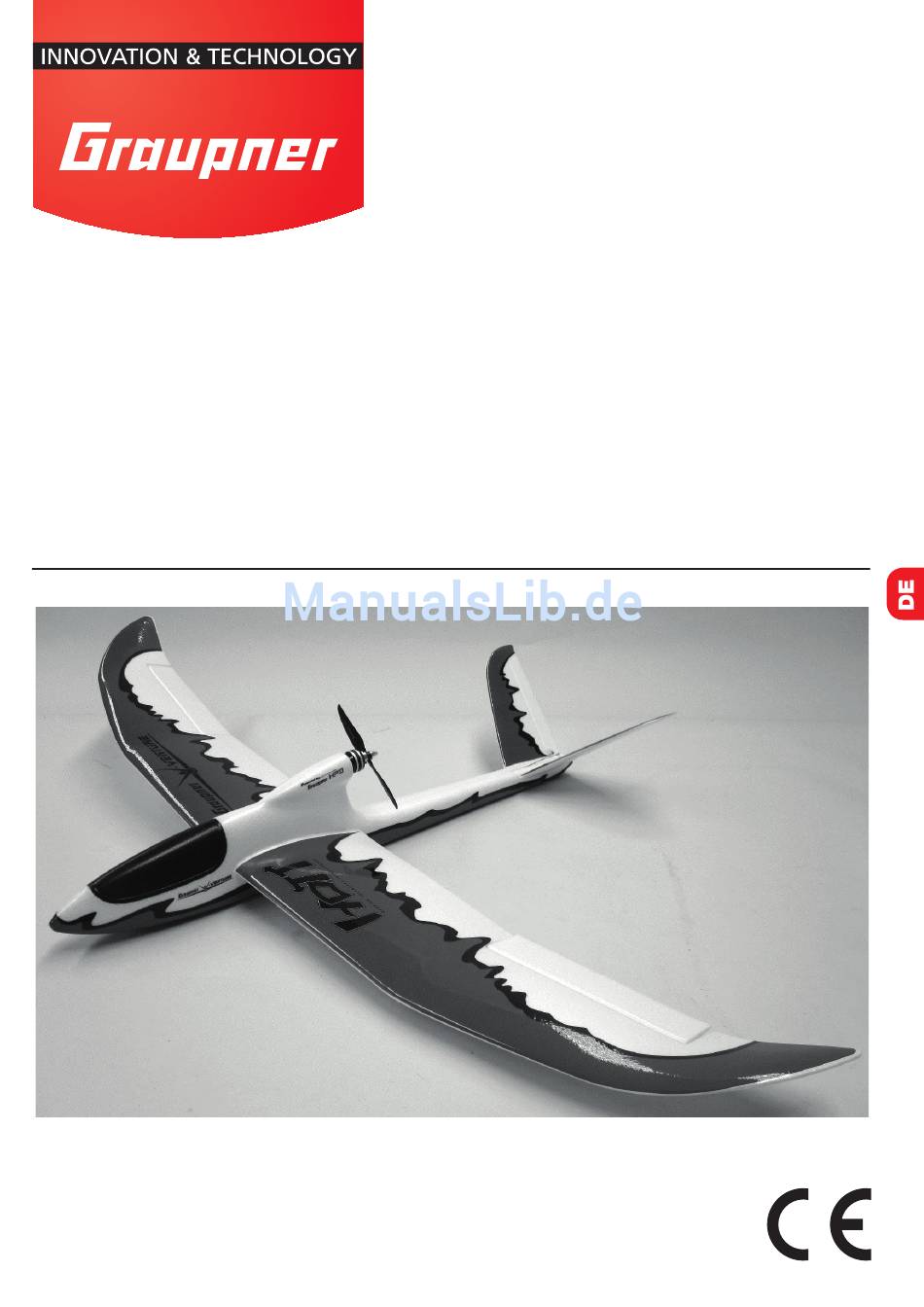

- Seite 1 Anleitung V-VENTURE Elektro Segelflugmodell 9910.100...
- Seite 2 2 / 16 9910.100_WD_V1...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ................4 Servicestellen .................4 Bestimmungsgemäße Verwendung ........5 Lieferumfang ................5 Technische Daten ..............5 Symbolbeschreibung ..............6 Sicherheitshinweise ..............6 Konformitätserklärung ............13 Hinweise zum Umweltschutz ..........14 Wartung und Pflege ..............14 Garantiebedingungen ............14 3 / 16 9910.100_WD_V1... -
Seite 4: Einführung
Lesen Sie diese Anleitung sorgfältig durch um die besten Resul- tate mit Ihrem V-VENTURE zu erzielen und vor allem um Ihr Modell sicher zu steuern. Sollten beim Betrieb irgendwelche Schwierig- keiten auftauchen, nehmen Sie die Anleitung zu Hilfe oder fra- gen Sie Ihren Händler oder das Graupner Service Center. -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der V-VENTURE ist ein fast fertig aufgebautes, fernsteuerbarers Flugmodell. Der V-VENTURE ist ausschließlich für die Verwendung als akku- betriebenes, funkferngesteuertes Modell vorgesehen, eine anderweitige Verwendung ist nicht zulässig. Für jegliche nicht bestimmungsgemäße Verwendung wird keine Garantie oder Haftung übernommen. -
Seite 6: Symbolbeschreibung
Symbolbeschreibung Beachten Sie immer die mit diesem Warnpiktogramm gekenn- zeichneten Informationen. Insbesondere diejenigen, welche zusätzlich durch VORSICHT oder WARNUNG gekennzeichnet sind. Das Signalwort WARNUNG weist Sie auf mögliche, schwere Ver- letzungen hin, das Signalwort VORSICHT auf mögliche, leichte Verletzungen. Hinweis warnt Sie vor möglichen Fehlfunktionen. Achtung warnt Sie vor möglichen Sachschäden. - Seite 7 Stets mit dem notwendigen Sicherheitsabstand zu Perso- nen oder Hindernissen fliegen, nie Personen überfliegen oder auf sie zufliegen! Das Flugmodell niemals in der Nähe von Hochspannungs- leitungen, Industriegeländen, in Wohngebieten, öffentlichen Straßen, Schulhöfen oder Spielplätzen usw. fliegen lassen. ...
- Seite 8 Fernlenkanlage nicht unbeaufsichtigt lassen, um ein Betäti- gen durch Dritte zu verhindern. Elektromotor nur einschalten, wenn nichts im Drehbereich der Luftschraube ist. Nicht versuchen, die laufende Luft- schraube anzuhalten. Elektromotor mit Luftschraube nur im eingebauten Zustand betreiben. Die Fluglage des Modells muss während des gesamten Flu- ges immer eindeutig erkennbar sein um immer ein sicheres Steuern und Ausweichen zu gewährleisten.
- Seite 9 COMPACT CONTROL 20A BEC BL-Regler No. 9910.82 Höhenruderservo DS 1223 No. 7890 Querruderservo DS 1223 mit 500 mm Servokabellänge No. 7890.500 LiPo-Akku 20C 2/2200 7,4 V No. 7632.2 Rumpfdarstellung 1. Trimmgewicht 10 g, ist eingeklebt 2. Empfänger-Position, Empfänger ist nicht enthalten 3.
- Seite 10 Die Modellmontage Das Modell ist nach wenigen Montageschritten flugbereit, die nachfolgenden Hinweise sind jedoch genau zu beachten, damit ein sicherer Betrieb gewährleistet ist. Zum Öffnen der Kabinenhaube diese an der Vorderseite seitlich festhalten und nach oben abziehen. Nach dem Abnehmen der Kabinenhaube werden die beiden Tragflächenhälften zusammen mit CFK-Rohr (4) in den Rumpf eingeschoben, dazu die Servokabel (5) und (2) durch die ent- sprechende Öffnung im Rumpf nach vorne herausführen.
- Seite 11 Ruderendkante: Höhenruder ca. 10 mm nach oben und unten, Querruder ca. 28 mm nach oben und ca.12 mm nach unten. Der Schwerpunktbereich Der Schwerpunktbereich des V-VENTURE liegt zwischen 70 und 80 mm von der Tragflächenvorderkante aus gemessen und ist werkseitig eingestellt, sofern der empfohlene LiPo-Akku ver- wendet wird.
- Seite 12 Modells durch dosierte Höhenruderausschläge reduzieren. Die Landung immer gegen die Windrichtung aus- führen. Unbedingt darauf achten, dass nach jedem Betrieb die XT60 Steckverbindung wieder getrennt wird. GRAUPNER/SJ Modellbau wünscht Ihnen viele schöne Flüge mit dem neuen FlugmodellV-VENTURE 12 / 16 9910.100_WD_V1...
-
Seite 13: Konformitätserklärung
Konformitätserklärung 9910.82 COMPACT CONTROL 20A BEC BL-Regler Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen ent- spricht. EN 55014-1: 2006+A1: 2009+A2:2011; EN 61000-3-2: 2014 EN 61000-3-3: 2013; EN 55014-2: 1997+A1: 2001+A2:2008 9910.81 COMPACT 2612-1950 7,4 V BL-Motor Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen ent- spricht. -
Seite 14: Hinweise Zum Umweltschutz
Die jeweils aktuelle Version finden Sie im Internet unter www.graupner.de auf der entsprechenden Pro- duktseite. Darüber hinaus übernimmt die Firma Graupner keiner- lei Verantwortung oder Haftung für Fehler oder Ungenauigkei- ten, die in Bau- bzw. Bedienungsanleitungen auftreten können. - Seite 15 Notizen 15 / 16 9910.100_WD_V1...
