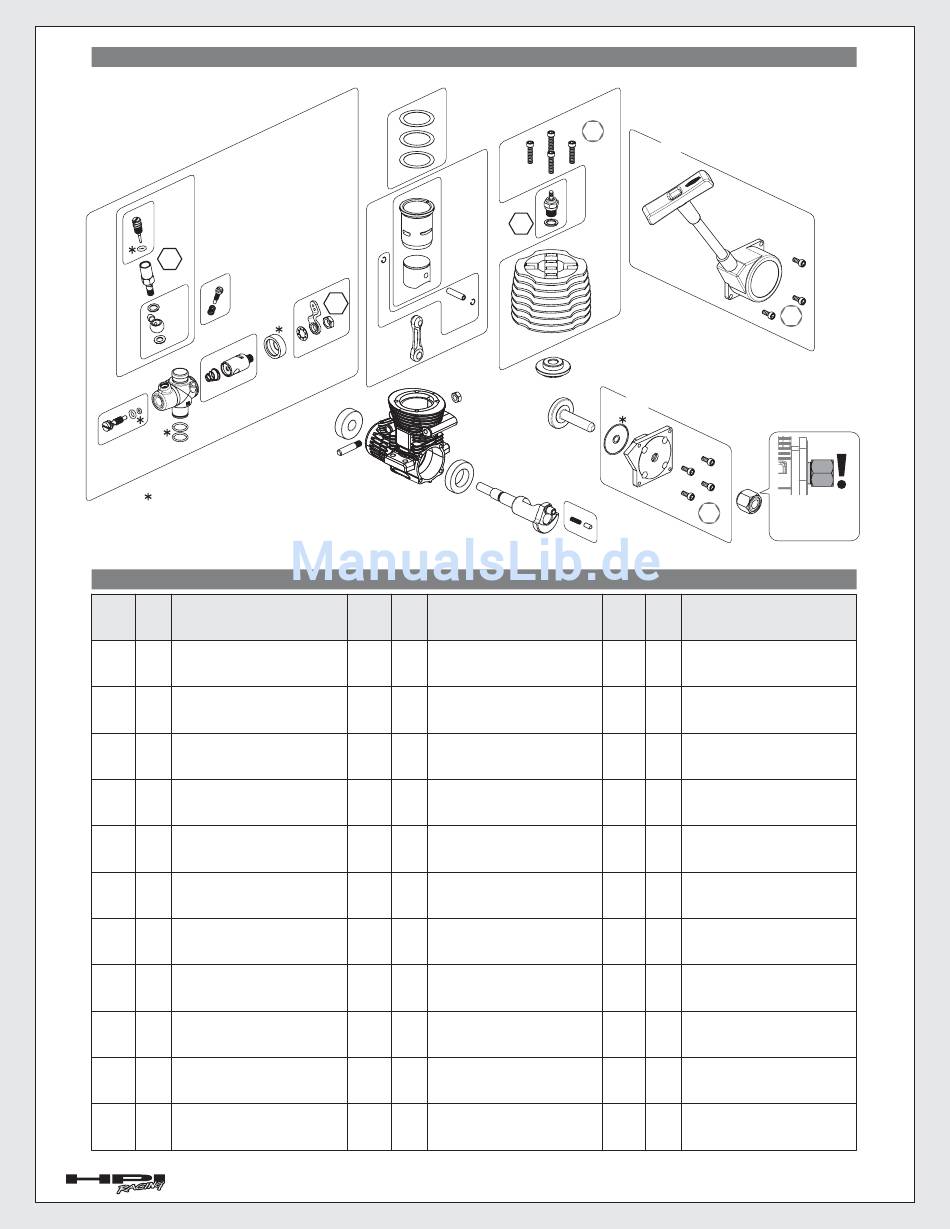

Exploded view Explosionszeichnung Vue éclatée
15162
15174
1471
7
mm
1474
15172
1468
1473
1468
15177
15176
15175
15149
DUST PROTECTION AND O-RING COMPLETE SET
STAUBSCHUTZ UND O-RING SET
PROT. ANTI-POUSS. ET JEU COMP. JOINTS TORIQUES
ダス トプロテクション/O-リング コンプリー トセッ ト
Spare Parts List Ersatzteileliste Liste de pièces détachées
Number
Qty.
Description
Nummer
Anzahl
Beschreibung
Numéro
Qté.
Description
品 番
入 数
品 名
15105
1
NITRO STAR G3.0 ENGINE with PULLSTART
NITRO STAR G3.0 MIT SEILZUGSTARTER
MOTEUR NITRO STAR G3.0 AVEC LANCEUR
ナイトロスターG3.0 エンジン(リコイル付)
1418
1
GASKET FOR CYLINDER (0.2mm)
ZYLINDERKOPFDICHTUNG (0.2mm)
JOINT DE CULASSE (0.2mm)
シリンダーガスケット(0.2mm)
1427
8
SCREW M2.6x6mm for COVER PLATE
SCHRAUBEN FUER HINTERE ABDECKUNG
VIS M2.6x6mm POUR PLAQUE DE FERMETURE
リアカバープレートスクリュー
1428
1
PULLSTART ASSY.
SEILZUGSTARTER OHNE FREILAUFLAGER
ENSEMBLE LANCEUR
リコイルスターターセット
1430
1
ONE WAY BEARING FOR PULLSTART
FREILAUFLAGER FUER SEILZUGSTARTER
ROULEMENT ROUE LIBRE POUR LANCEUR
ワンウェイベアリング
1433
1
STARTING PIN/PRESSURE SPRING
STARTPIN UND DRUCKFEDER
GOUPILLE DE DEMARRAGE/RESSORT DE PRESSION
スターティングピン/プレッシャースプリング
1468
1
WASHER SET FOR FUEL LINE FITTING
UNTERLAGSCHEIBEN FUER EINLASSTUTZEN
JEU DE RONDELLES POUR ALIMENTATION EN CARBURANT
ニップルワッシャーセット
1471
1
MAIN NEEDLE
HAUPTDUESENNADEL
POINTEAU PRINCIPAL
メインニードル
1473
1
FUEL LINE FITTING/WASHER SET
EINLASSTUTZEN MIT UNTERLAGSCHEIBEN
JEU ADAPTATEUR ALIMENTATION EN CARBURANT/RONDELLES
ニップル
1474
1
IDLE ADJUSTMENT SCREW w/ SPRING
LEERLAUFDREHZAHLSCHRAUBE MIT FEDER
VIS DE REGLAGE DE RALENTI avec RESSORT
アイドルアジャストスクリュー
1504
1
GLOW PLUG COLD R5
GLUEHKERZE KALT R5
BOUGIE FROIDE R5
グロープラグ コールド R5
1418
15141
15140
15142
15170
7
mm
15114
15112
15131
15145
15131
15145
15145
Number
Qty.
Description
Nummer
Anzahl
Beschreibung
Numéro
Qté.
Description
品 番
入 数
品 名
15112
1
CONNECTING ROD
PLEUEL
BIELLE
コンロッド
15114
2
RETAINER FOR PISTON PIN
KOLBENBOLZEN CLIPS
CLIP POUR AXE DE PISTON
ピストンピンリテーナー
15131
1
LOCK PIN FOR CARBURETOR
VERGASER KLEMMSTIFT
CLAVETTE CARBURATEUR
キャブレターロックピン
15140
1
CYLINDER/PISTON SET
LAUFBUCHSE/KOLBEN SET
ENS. CYLINDRE/PISTON
シリンダーピストンセット
15141
1
CYLINDER/PISTON/CONNECTING ROD SET
LAUFBUCHSE/KOLBEN/PLEUEL SET
ENS. PISTON/CYLINDRE/BIELLE
シリンダーピストンコンロッドセット
15142
1
PISTON PIN/RETAINER SET
KOLBENSTIFT/HALTER SET
JEU AXE DE PISTON/CLIPS
ピストンピン/リテーナーセット
15143
1
CYLINDER HEAD WITH SCREWS
KUEHLKOPF MIT SCHRAUBEN
CULASSE AVEC VIS
シリンダーヘッド
15144
1
UNDER HEAD
BRENNRAUMEINSATZ
SOUS-CULASSE
アンダーヘッド
15145
1
CRANK CASE WITH BALL BEARINGS
KURBELWELLENGEHAEUSE MIT LAGERN
CARTER AVEC ROULEMENTS A BILLE
クランクケース/ボールベアリングセット
15146
1
CRANK SHAFT SG TYPE
KURBELWELLE SG TYP
VILEBREQUIN TYPE SG
クランクシャフト(SGタイプ)
15147
1
STARTING SHAFT
WELLE FUER STARTER
ARBRE DE DEMARREUR
スターターシャフト
36
展開図
15143
2
mm
Z423
1428
1504
8
mm
15144
15147
15148
15146
1433
スペアパーツリスト
Number
Qty.
Nummer
Anzahl
Numéro
Qté.
品 番
入 数
15148
1
15149
1
15162
1
15170
1
15172
1
15174
1
15175
1
15176
1
15177
1
Z423
12
1427
2
mm
1430
1427
Note Direction
2
Richtung beachten
mm
1430
Noter la direction
向きに注意
Description
Beschreibung
Description
品 名
BACK PLATE WITH O-RINGS AND SCREW SET
HINTERE ABDECKPLATTE (O-RINGE/SCHRAUBEN)
PLAQUE FERMETURE AV. JOINTS TORIQUES ET JEU DE VIS
バックプレートセット
DUST PROTECTION AND O-RING COMPLETE SET
STAUBSCHUTZ UND O-RING SET
PROT. ANTI-POUSS. ET JEU COMP. JOINTS TORIQUES
ダストプロテクション/O-リング コンプリートセット
COMPOSITE ROTARY CARBURETOR COMPLETE (F-2/5.5mm)
Kunststoff Rotor Vergaser Komplett (F2/5.5mm) Composite
This should be all in uppercase for consistency.
コンポジットロータリーキャブレターセット (F2/5.5mm)
THROTTLE ARM AND NUT SET
VERGASERHEBELSATZ
LEVIER COMMANDE CARBURATEUR
スロットルアームナットセット
MAIN NEEDLE VALVE HOLDER
HAUPTDUESENNADEL HALTER
SUPPORT DE POINTEAU PINCIPAL
メインニードルホルダー
MAIN NEEDLE/FUEL INTAKE SET
HAUPTDUESENNADELSATZ
ENSEMBLE POINTEAU PRINCIPAL/ADMISSION CARBURANT
メインニードルセット
MIDRANGE NEEDLE VALVE (F-2 COMPOSITE CARBURETOR/D-CUT)
NADEL MITTLEREN BEREICH (NS G3.0/D-CUT)
POINTEAU MOYEN REGIME (CARB. COMPOSITE F-2/COUPE D)
ミッドレンジニードルバルブ (F-2 コンポジットキャブレター/D-カット)
ROTARY CARBURETOR MAIN BODY (TYPE F-2/6.5mm)
GEHAEUSE ROTOR VERGASER (F2 Serie/6.5mm)
Carter idem Carburateur Rotatif (Type F2/6.5mm)
ロータリーキャブレター本体 (タイプF2/6.5mm)
ROTARY VALVE (6.5mm)
ROTOR VERGASER EINSATZ (6.5mm)
TIROIR ROTATIF (6,5mm)
ロータリーバルブ (6.5mm)
AP HEAD SCREW M2.6x12mm
INBUSSCHRAUBE M2.6x12 schwarz
VIS TETE CYLINDRIQUE M2.6x12mm
キャップネジ M2.6x12mm
