- Seite 1 Instruction Manual Bauanleitung Manuel de montage 取扱説明書 Vol.1 120235 RS4 SPORT 3 ORIGIN De Fr...
- Seite 2 Thank you Thank you for selecting this HPI RACING product! This kit is designed to be fun to drive and uses top quality parts for durability and ● performance. The instruction manual you are reading was designed to be easy to follow yet thorough in its explanations. HPI Racing wants you to enjoy driving your new R/C kit.
- Seite 3 Merci Merci d’avoir choisi ce produit HPI Racing ! Ce kit a été conçu pour être amusant à conduire, et utilise des pièces de la plus haute qualité pour la longévité ● et les performances. Le manuel d’utilisation qui est entre vos mains a été conçu pour vous fournir des explications faciles à suivre mais complètes. HPI Racing espère que vous aurez plaisir à...
-
Seite 4: Inhaltsverzeichnis
Contents Section Contents Page Overview Start Up Guide Setup before starting Maintenance Chassis Maintenance Wheel Maintenance Motor and Pinion Gear Maintenance Shock Maintenance Differential Maintenance Exploded View Parts List Option Parts List Inhaltsverzeichnis Abschnitt Inhalt Seite Übersicht Die ersten Schritte Einstellungen vor dem Start Wartung Wartung des Chassis... - Seite 5 Table des matières Section Table des matières Page Vue d’ensemble Guide de démarrage Réglages avant le démarrage Entretien Entretien du châssis Entretien des roues Entretien du moteur et du pignon Entretien des amortisseurs Entretien du différentiel Pièces détachées Liste des pièces Liste des pièces optionnelles 目...
-
Seite 6: Overview

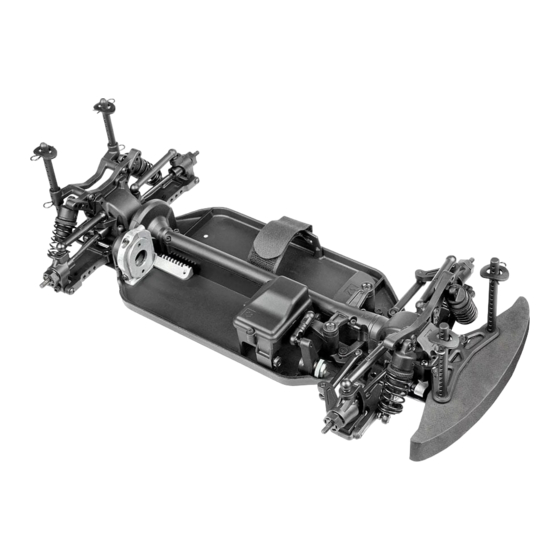

Overview Vue d’ensemble Übersicht 製品概要 Components Composants Komponenten セット内容 Radio Control Car Ferngesteuertes Modellauto Parts Bag Voiture radio-commandée Kleinteilebeutel RCカー本体 Sachet de pièces détachées パーツ袋詰 Included Items Enthaltenes Werkzeug Éléments inclus キットに入っている工具 Allen wrench Inbusschluessel Clé Allen Z950 六角レンチ Cross WRench Kreuzschlüssel Clé... - Seite 7 Make sure the servo sizes are as shown. 4 x 26mm Wheel Achten Sie auf die Größe Ihres Servos. Les servos doivent être des dimensions indiquées. Roue 図の寸法のサーボを使用します。 タイヤ P.15 Reference Section 48mm Abschnitt Section de référence 参照セクション 4 x 26mm Rubber Tire Gummi-Reifen 190mm Body, Karosserie, Carrosserie, Pneu caoutchouc...
-
Seite 8: Start Up Guide
Start Up Guide Guide de démarrage Die ersten Schritte スタートアップガイド 2 - 1 Setup Before Starting Réglages avant le démarrage Einstellungen vor dem Start 走らせる前の準備 Preparing The Chassis Vorbereitung des Chassis Préparation du châssis シャーシの準備 Body Mount Karosseriehalter Support Carrosserie FRONT REAR ボディーマウント... -
Seite 9: Motor Installation
Motor Installation Einbau des Motors Mise en place du moteur モーターの取り付け Hex Wrench Inbusschlüssel Clé Allen 六角レンチ Z904 107889 Cap Head Screw M2.5x8mm 113704 Adjust pinion and spur gear mesh so that they operate smoothly. Stellen Sie das Ritzelspiel so ein, dass die Zähne weich ineinander greifen. - Seite 10 Battery installation Einbau des Fahrakkus Mise en place de la batterie バッテリーの搭載 Std. 6 Cell 7.2~7.4V Install 7 Cell battery Std. 7-Zellen Akku einbauen Stand Installation d'une batterie à 7 éléments 標準 7セルタイプバッテリーの搭載 113715 To use a 7 cell 8.4V battery, it will require you to remove the battery spacer to t the larger battery.
- Seite 11 Wheel and body installation Räder und Karosserie Montage Installation des roues et de la carrosserie ホイール、ボディー取り付け Make sure the tires are secured on the wheels. Re-glue if necessary. Achten Sie darauf, dass der Reifen fest auf der Felge sitzt. Kleben Sie ihn wenn nötig nach. Véri ez que le pneu est solidement installé...
- Seite 12 Body Installation Mise en place de la carrosserie Karosserie-Montage ボディの取付け Refer to body instruction for body tment Schauen Sie in die Anleitung der Karosserie um sie korrekt zu montieren. Reportez-vous aux instructions fournies avec la carrosserie pour savoir comment l'ajuster. ボディの製作は別紙ボディ説明書を参照し、組立て取付けをします。...
-
Seite 13: Maintenance
Maintenance Entretien Wartung メンテナンス Maintenance Chart Tableau d’entretien Wartungs-Übersicht メンテナンス項目 For maintenance schedule, refer to bottom chart. After running, clean the chassis and check all moving parts for damage. If any parts are broken or damaged, repair or replace them before the next run. Regular maintenance is necessary to prevent damage to the car and maintain its performance. Um die Wartungsintervalle zu sehen, schauen Sie bitte in die untenstehende Tabelle. -
Seite 14: Chassis Maintenance
Necessary for Maintenance Zur Wartung benötigt Nécessaire pour l’entretien メンテナンスに必要なもの Screwdriver (NO.1,2) Needle Nosed Pliers Allen WRench Kreuzschraubenzieher (Nr.1,2) Spitzzange Inbusschlüssel Tournevis (NO.1,2) Pinces à becs longs Clé Allen プラスドライバー 大、小 ラジオペンチ 六角レンチ 2/2.6mm Side Cutters Seitenschneider Z901 Z904 Pince coupante latérale ニッパー... -
Seite 15: Wheel Maintenance
Wheel Maintenance Entretien des roues Wartung der Reifen Z950 タイヤのメンテナンス Cross WRench Instant Cement Kreuzschlüssel Sekundenkleber Clé en croix Colle instantanée Make sure the tires are secured on the wheels. Re-glue if necessary. Achten Sie darauf, dass der Reifen fest auf der Felge sitzt. Kleben Sie ihn wenn nötig nach. ミニクロスレンチ... - Seite 16 Not Included ※ Nicht enthalten Z351 Non inclus Button Head Screw M3x6mm Install 別売り Montage Installation Z700 ※ 取り付け Set Screw M3x3mm 1146 ※ FIREBOLT 15T MOTOR (540 TYPE) FIREBOLT 15T MOTOR (540er) MOTEUR FIREBOLT 15D (TYPE 540) 113711 ファイヤーボルト 15T モーター Pinion Gear ※...
- Seite 17 113719 Flat Head Screw M2.5x8mm 113704 113719 Flat Head Screw M2.5x8mm 101216 BEVEL GEAR 13T 13704 Z263 Pin 2x8mm B021 Ball Bearing 5x10x4mm 113704 B021 Ball Bearing 5x10x4mm 101216 BEVEL GEAR 13T 113709 Std. Stand 113706 Z263 Z352 標準 Pin 2x8mm Button Head Screw M3x8mm 13704 Recommended Gearing Pignons conseillés Empfohlene Übersetzung...
-
Seite 18: Shock Maintenance
Shock Maintenance Entretien des amortisseurs Stoßdämpfer ショックのメンテナンス Inspect shocks for oil leakage and for bent shock shafts. Repair or replace if necessary Untersuchen Sie die Dämpfer auf Ölverlust und verbogene Kolbenstangen. Defekte Teile reparieren oder tauschen. Véri ez que les amortisseurs ne présentent pas de fuites ou de torsions. Réparez-les ou remplacez-les si nécessaire. オイル漏れ、ショックシャフトの曲がりを確認し、必要であれば交換をします。... - Seite 19 Filling Oil Shocks Befüllen der Dämpfer mit Öl Remplissage d’huile des amortisseurs オイルの入れ方 Shock Oil ( Available separately ) 114427 Dämpferöl ( Separat erhältlich ) Huile d’amortisseur ( Disponible séparément ) ショックオイル （別売 ） 114427 Use a Rag. 6816 Verwenden Sie einen Stock shock oil is equiv- Putzlappen.
-
Seite 20: Differential Maintenance
3 - 5 Differential Maintenance Entretien du différentiel Wartung des Differentials デフのメンテナンス Allen WRench Inspect for oil leakage and gear wear. Inbusschlüssel Repair or replace if necessary. Clé Allen Auf Ölverlust und Abnutzung der Zähne unter- 六角レンチ suchen. Defekte Teile reparieren oder tauschen. Z164 Needle Nosed Pliers Grease... - Seite 21 If parts are damaged, repair or replace them according to the instruction below. Wenn Teile beschädigt sind, reparieren oder ersetzen Sie sie wie auf den Zeichnungen erklärt.. Si des pièces sont endommagées, réparez-les ou remplacez-les suivant les instructions ci-dessous. 消耗した部品を交換します。 Z478 TP.
-
Seite 22: Vue Éclatée
Exploded View Vue éclatée Explosionszeichnung 展開図 Chassis Assembly Montage du châssis Chassis シャーシ展開図 Z700 Z082 101230 A020 101301 113701 B030 107889 Z263 107889 Diff Gear 101205 101298 101301 101301 Z263 101301 6274 101301 101301 Z478 Z150 101221 A020 86897 75106 101215 113703 Z478... - Seite 23 113696 75106 86896 113696 113700 75106 Z352 75106 Z353 113702 Shock 75106 86897 113713 113703 Z684 86896 Diff Gear Z264 Z083 6819 86897 Z216 113696 B021 B021 6819 Z083 Shock 113713 Z356 113714 113711 Z216 113708 Z700 86896 Z351 Z353 Z353 113710 75121...
-
Seite 24: Pièces Détachées
Parts List Pièces détachées Ersatzteilliste パーツリスト Parts List Parts # Description Parts # Description 6274 Precut Foam Bumper Gray (Rs4) 113716 Hinge Pin Set 6816 Silicone O-Ring S10 (6pcs) 113718 Center Drive Shaft 6819 Silicone O-Ring P-3 (Red/5pcs) 113719 Flat Head Screw M2.5X8mm (Hex Socket/10pcs) 6831 Shock Spring 13X25X1.7mm 7 Coils (Black/2pcs) 114294 STEERING BUSHING 3x4.5x4mm (4pcs) -
Seite 25: Ersatzteileliste
Ersatzteileliste Nummer Beschreibung Nummer Beschreibung 6274 Angepasster Rammer Grau Rs4 113716 Schwingenstifte Set 6816 Silikon O-Ring S10 (6St) 113718 Mittelknochen 6819 Silikon O-Ring P-3 (Rot/5St) 113719 Senkkopfschraube M2.5X8mm (Inbus/10St) 6831 Federn 13X25X1.7mm 7 Wdg. (Schwarz/2St) 114294 LENKUNGSLAGER 3x4.5x4mm (4ST) 75106 Karosserieklammern (6mm/Schwarz/20St) 114307 Kolbenstange 3.0X28mm (4St) 75121... - Seite 26 Pièces Dètachèes Nummer Beschreibung Nummer Beschreibung 6274 Pare-chocs mousse gris (rs4) 113716 Ens. charniere 6816 Joint torique silicone s10 (6p.) 113718 Axe transmission central 6819 Joint torique silicone p-3 (rouge/5p.) 113719 Vis tete plate m2.5x8mm (six pans creux/10p.) 6831 Ressort 13x25x1.7mm 7 spires (noir/2p.) 114294 BAGUE DE DIRECTION 3x4.5x4mm (4pcs) 75106 Clip carrosserie (6mm/noir/moyen/20p.)
- Seite 27 スペアパーツリスト 日本語 品 番 品 名 品 番 品 名 6274 ウレタンパンパー グレー RS4 113716 サスシャフト セット 6816 シリコンOリング S10 (6pcs) 113718 センタードライブシャフト 6819 シリコンＯリング P-3 (レッド/5pcs) 113719 サラネジ M2.5x8mm (六角ソケット/10pcs) 6831 ショックスプリング 13x25x1.7mm 7巻 (ブラック/2pcs) 114294 ステアリング ブッシング 3x4.5x4mm (4pcs) 75106 ボディーピン...
-
Seite 28: Option Parts List
Option Parts List Liste des pièces optionnelles Tuningteileliste オプションパーツリスト 114432 114433 114434 114435 CENTER DRIVE SHAFT COVER SET SHOCK TOWER SHOCK TOWER ALUMINUM SHOCK SET (4pcs) (CARBON FIBER) (FRONT/CARBON FIBER) (REAR/CARBON FIBER) ALUMINIUM DAEMPFER SET (4ST) ENSEMBLE SUSPENSION ALUMINIUM (4 pcs) MITTELANTRIEB-ABDECK SET DAEMPFERBRUECKE DAEMPFERBRUECKE... - Seite 29 101289 101941 101942 74151 PLAZMA POUCH LIPO SAFE BAG PLAZMA 7.4V 4000mAh 20C PLAZMA 7.4V 5300mAh 30C HPI RACING TEMP GUN HPI RACING (18x22cm) LIPO BATTERY PACK LIPO BATTERY PACK TEMPERATURMESSPISTOLE PLAZMA LIPO-SACK PLAZMA 7.4V 4000mAh 20C PLAZMA 7.4V 5300mAh 30C...
- Seite 30 3280 3300 CHROME 3mm OFFSET CHROME 3mm OFFSET 2pcs 3281 3301 CHROME 6mm OFFSET CHROME 6mm OFFSET 3282 3303 CHROME 9mm OFFSET WHITE 3mm OFFSET 3283 3304 WHITE 3mm OFFSET WHITE 6mm OFFSET 3284 3305 WHITE 6mm OFFSET WHITE 9mm OFFSET 3285 3306 WHITE 9mm OFFSET...
- Seite 31 2pcs 2pcs 2pcs 33471 4415 4540 4470 SILVER 6mm OFFSET 4541 PRO COMPOUND GT WHEEL PRO BELTED SLICK TIRE 26mm RALLY TIRE 26mm M COMPOUND GT FELGE PRO SLICK REIFEN 26mm (BELTED) RALLY REIFEN 26mm (M MISCHUNG) V-GROOVE SUPER RADIAL TIRE 26mm JANTE GT PNEU SLICK TOILE PRO 26mm PNEU RALLYE 26mm GOMME M...
- Seite 32 2pcs 4791 4794 4793 102993 26mm 26mm 26mm 26mm 4792 4798 4797 102994 31mm 31mm 31mm 31mm VINTAGE SLICK RACING TIRE VINTAGE DRIFT TIRE 26mm VINTAGE RACING TIRE 26mm VINTAGE PERFORMANCE TIRE D COMPOUND TYPE B D COMPOUND D COMPOUND VINTAGE SLICK RACING REIFEN INTAGE DRIFT REIFEN 26mm PNEU COURSE COLLECTION...
- Seite 33 33468 4427 4430 101999 LP29 LP29 LP29 33469 4428 4431 LP32 LP32 LP32 HPI Ultra-CA Tyre Glue (20g) 33470 4429 4432 LP35 LP35 LP35 HPI ULTRA-CA REIFENKLEBER (20g) Colle cyanoacrylate HPI pour pneus (20g) T-DRIFT TIRE BRIDGESTONE T-DRIFT TIRE YOKOHAMA ADVAN T-DRIFT TIRE DUNLOP LE MANS LM703 HPI瞬間接着済...
- Seite 34 7495 7499 FORD GT BODY (200mm/WB255mm) WELD JZX100 TOYOTA MARK II CLEAR NISSAN SKYLINE R34 GT-R BODY (200mm) HPI RACING IMPREZA BODY (200mm/WB255mm) BODY (200mm) Nissan Skyline R34 GT-R Karosserie 200mm FORD GT Karosserie (200mm/WB255mm) HPI RACING IMPREZA KAROSSERIE (200mm/...
- Seite 36 HPI RACING LTD. Serial Number Seriennummer 19 William Nadin Way, Numéro de série Swadlincote, Derbyshire, シリアルナンバー DE11 0BB, UK +44 1283 226570...
