Pos.

Beschreibung

Bei Stahlschornsteine:

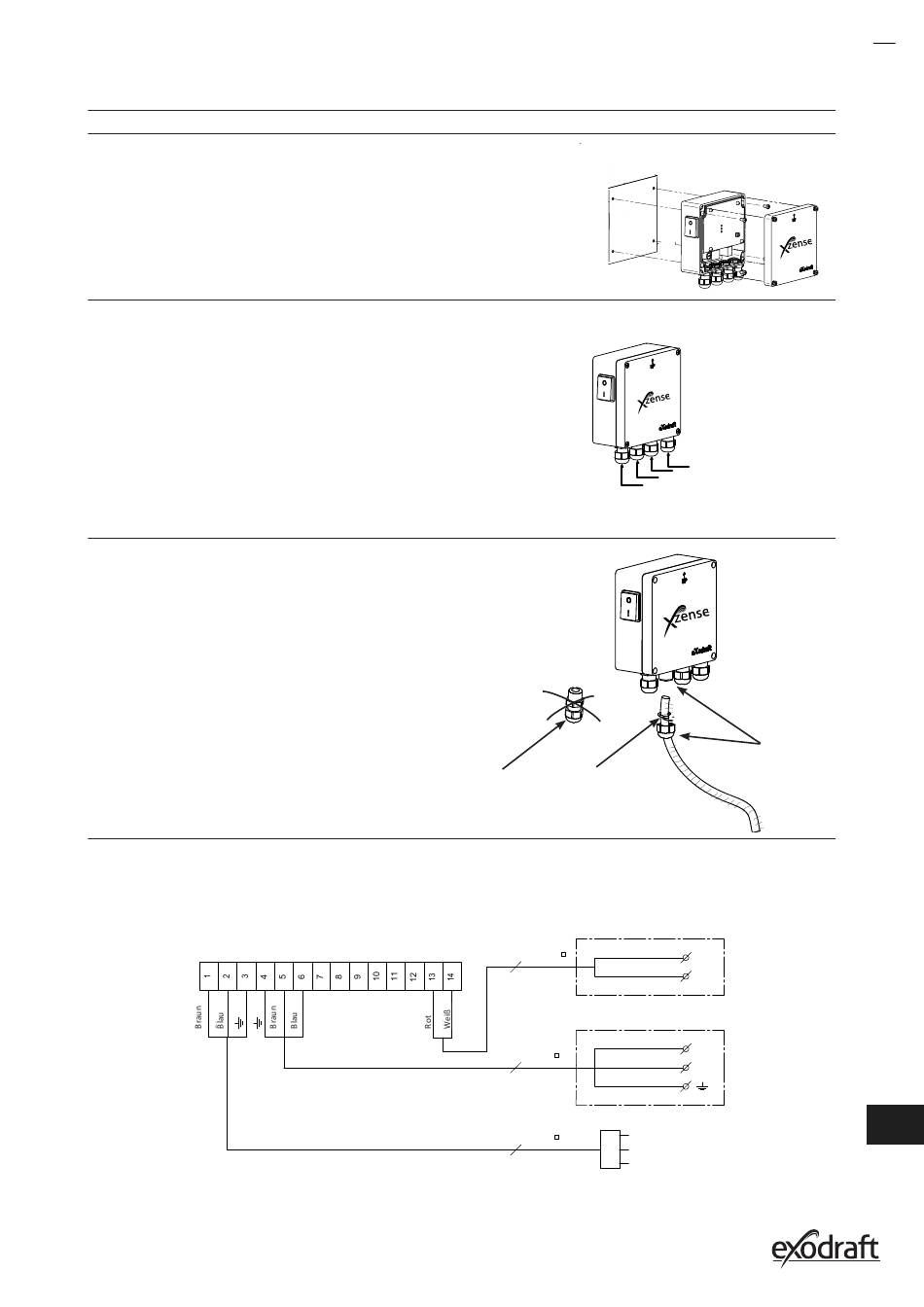

Nehmen Sie den Deckel von der Steuerbox ab und
montieren Sie die Steuerbox an der Montagefahne
2b
vom Montageflansch (Sonderzubehör).
Hinweis: Positionieren Sie das Gerät so, dass es die
beste Signalrichting zum Bedienfeld hat.
Schließen Sie die Drähte gemäß dem Diagramm
unten an.
A: Versorgungsspannung (Kabel mit Stecker).
B: Anschluss an Rauchsauger/Abgasventilator.
3
C: Gebäudeautomation
D: Verbindung zum Temperatursensor.
Für die Installation sollte das Kabel ca. 8 cm abiso-
liert sein.
Sicherheitshinweis:
Zuleitung muss spannungsfrei sein.
Panzerschlauch vom Rauchsauger/Abgasventilator
anbringen.
E: Ziehen Sie die Schraubverbindung vom Panzer-
schlauch ab. Bewahren Sie den kleinen Kunst-
stoff-Klemmring auf!
4
F: Die Mutter vom Stecker des Netzteils montieren.
G: Den Kunststoffklemmring am Panzerschlauch
anbringen.
Befestigen Sie den Panzerschlauch am Netzteil.

Schaltplan

Steuerbox

Power Unit
Strom-
versorgung
Supply
Motor
Hinweis: Vom Temperatursensor die zwei roten Drähte in Klemme 13 und die zwei weißen in Klemme 14.
Start/
0-10V
0-10V
Motor
Sensor
Stop
In
Out
Illustration
B
A
E
G
Temperatursensor
Temperature sensor
Rot
Red
2X0,75
White
Weiß
Rauchsauger/Abgasventilator
Chimney fan
Braun
Brown
3x1,5
Blau
Blue
Grün/Gelb
Green/Yellow
Socket
3x1,5
Produktinformation
D
C
Project:
A
Title:
Strømforsyning til EW41
Draw. No.:
Material:
Format: A3
Date:
26-08-2010
Rev. No.:
Ref.:
Weight:
0,000 kg
Manufacture
Rev.:
Sheet:
pmn
Approved:
Unless otherwise specified tolerances are after
DS/EN 22768 m
F
Project:
A
Title:
Strømforsyning til EW4
Material:
Date:
26-08-2010
Rev.:
13
Unless otherwise specified tolerances are after
14
L1
Nreg
100260
3 of 5
Rev. No.:
Ref.:
pmn
DS/E
7
