Produktinformation
2.

Installation

2.1.

Montage

Signale senden
Reichweite
Signal

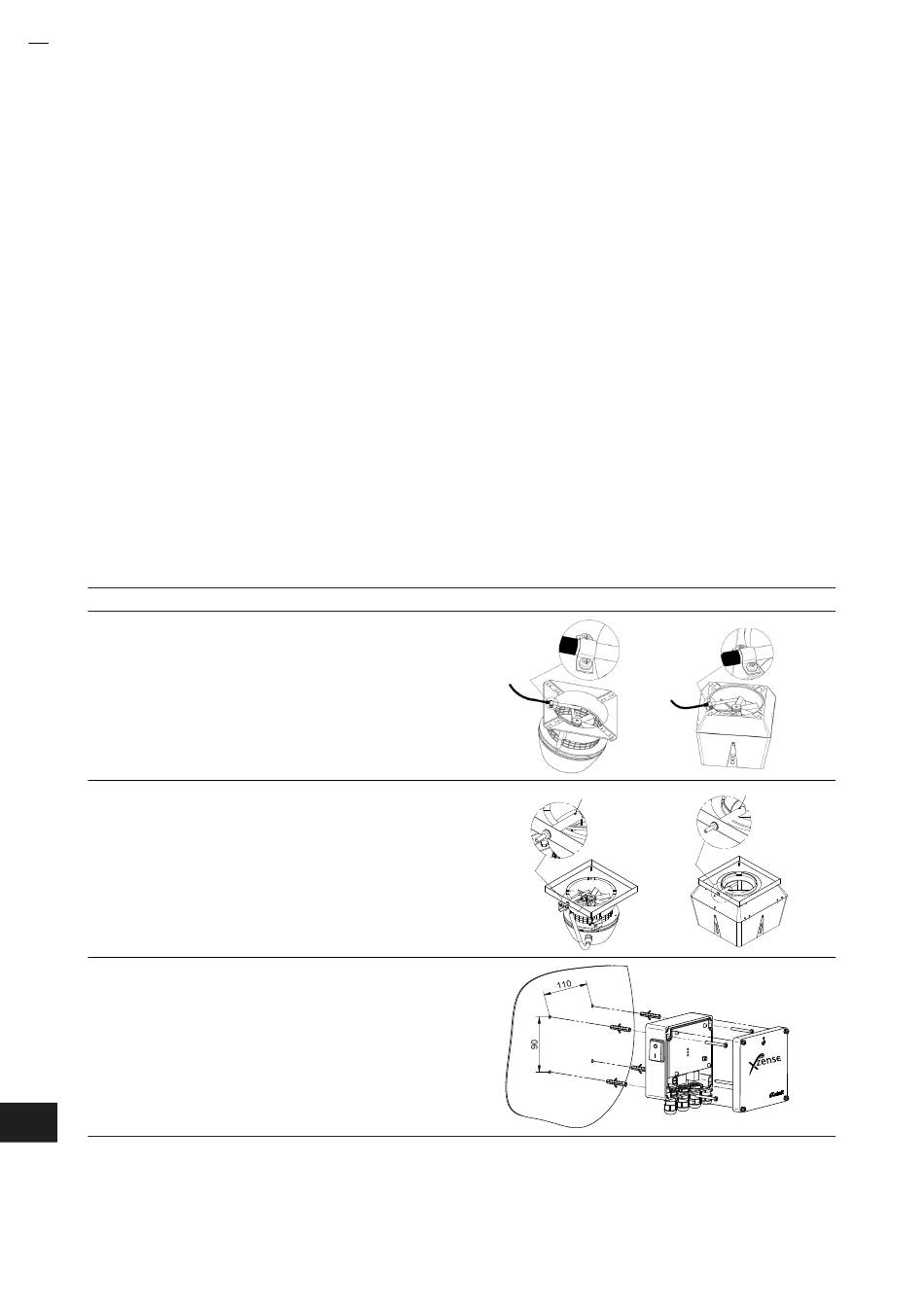

Montage Temperaturfühler und Steuerbox
Pos. Beschreibung
Installieren Sie den Temperaturfühler mit der mit-
gelieferten Halterung am Rauchsauger/Abgasven-
1a
tilator. Bohren Sie 2 Stk. ø4 mm Löcher und setzen
Sie die Schrauben ein.
Montage mit Abdeckung:
Entfernen Sie den Deckel aus der Hülse an der
1b
Abdeckung und setzen Sie den Temperaturfühler
ein. Ziehen Sie die Schraube (A) an.
Bei gemauerten Schornsteine:
Bohren Sie die Befestigungslöcher wie gezeigt
max. 1 m vom Rauchsauger/Abgasventilator
entfernt . Nehmen Sie den Deckel von der Steu-
2a erbox ab und befestigen Sie ihn mit Dübel und
Schrauben am Schornstein.
Hinweis: Positionieren Sie das Gerät so, dass es die
beste Signalrichting zum Bedienfeld hat.
6
3111002 Xzense DE 20190923
Befestigen Sie die Steuerbox so an dem Schornstein, dass eine direkte Zuleitung zum
Rauchsauger/Abgasventilator erreicht werden kann.
Die Steuerbox und der Rauchsauger/Abgasventilator dürfen maximal 1 Meter Abstand
haben, damit die Kabellänge reicht.
Die Reichweite zwischen den Einheiten (Steuerbox und Bedieneinheit) sollte 18 Meter nicht
überschreiten, wenn Sie das bestmögliche Signal wünschen. Bitte beachten Sie, dass einige
Konstruktionen die Signalübertragung stören können. z.B. mehrgeschossige Häuser, Beton-
und Stahlgebäude.
Der Repeater ermöglicht es, bei zu großem Abstand zwischen Steuerbox und Bedienteil ein
Signal zu erhalten. Das Signal kann maximal über 3 Repeater weitergeleitet werden. Der Re-
peater befindet sich zwischen dem Xzense-Bedienfeld und der Steuerbox die normalerweise
am Schornstein montiert ist.
In einigen Situationen wäre es angebracht, den Repeater im Freien zu montieren, z. B. unter
einem Überhang oder an einem anderen Gebäude.
haben, durch bestimmte Materialien zu gelangen, z. B. Stahl- und Aluminiumkonstruk-
tionen.
Das Signal kann Schwierigkeiten
