4. Zubehör - XTP Sensor
Ein XTP-Sensor muss separat bestellt / erworben werden und ist nicht im Xzense-Set aus Bedienfeld und
Steuerbox enthalten!
4.1.

Installation - Montage

Die Installation muss von sachkundigen Personen durchgeführt werden.
Der XTP-Sensor ermöglicht einen konstanten Schornsteinzug und sorgt so für eine optimale Verbrennung.

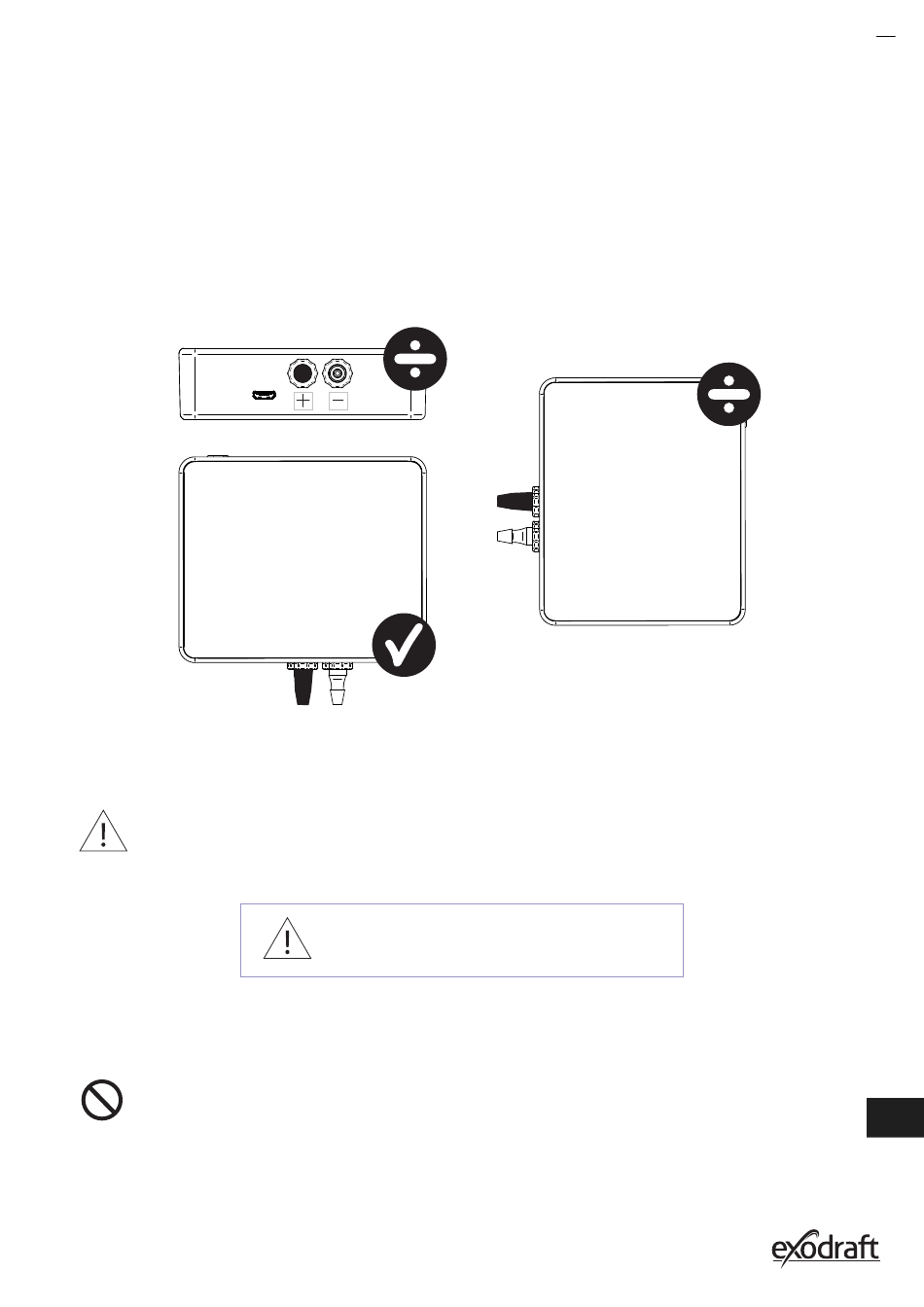

Xzense XTP-Sensor muss immer mit den Schlauchanschlüssen nach unten montiert werden (Abb. 1).
(fig. 1)
Bei der Unterdruckmessung wird der Druckschlauch am (-) Anschluss montiert.
Der Überdruckanschluss (+) muss mit der schwarzen Kappe abgedeckt sein.
Blasen Sie nicht in die Anschlüsse eines Xzense XTP-Sensors!
4.2. Elektische Installation
Alle Installationen müssen von sachkundigen Personen in Übereinstimmung mit den örtlichen
Gesetzen und Vorschriften durchgeführt werden.
Lassen Sie das Strom- / Ladekabel immer für
den XTP-Sensor einstellen!
Title:
XTP sensor
Material: Weight:
Dimensions: Created by: AHL Last updated by:
Metric Date: 14-03-2019 Date: 14-03-2019
Uspecified tolerances acc.: DS/EN 22768 m
Zubehör
Draw. No.:
7501002
0,000 kg
ahl Format: A4 Rev. No.:
Scale: 1,5:1 A
Sheet: 1 of 2
