example, water will dry more quickly if the floor surface is kept warm. The
sensor should be positioned where it can read the true temperature of the
floor and should always be within the heated area.
To ease replacement, we recommend that all floor sensors are mounted
in a tube positioned between two heating pipes. The inner end of the tube
should be sealed, and the floor sensor cable led back to the bottom of
the wall. If required, the sensor cable can be extended up to 30 m with
standard installation cable.
See the Installation Manual for further instructions.
WLTM3-29: Use of external room sensor
A remote room sensor can be used instead of the built-in sensor by
connecting the jumper across the two-pin bridge on the printed circuit
board beneath the room sensor cover. From the factory, the jumper is
"parked" on one pin. Jumper location, see fig. 3.
Jumper connected: External room sensor
Jumper removed: Built-in room sensor
Batteries
The unit uses 2 x AAA alkaline batteries. A lifetime of 1-2 years is expected.
The unit is equipped with a low battery alarm which beeps every 5 minutes
in case of low battery. If a unit is defective, or communication to the unit is
interrupted, an alarm will be triggered on the master, and the room will be
heated constantly at 20% output for safety. The alarm can be overruled for
the next 24 hours.
See the Installation Manual for further instructions.
Maintenance
The unit is maintenance free.
Keep the air vents (openings) on the unit clean and unobstructed at all
times.
Certifications
CE marking
OJ Electronics A/S hereby declares that the product conforms with the
following Directives of the European Parliament and of the Council:
• EMC - electromagnetic compatibility
• R&TTE - Radio Equipment and Telecommunications Terminal Equipment
and the mutual recognition of their conformity
• RoHS - restriction on the use of certain hazardous substances
• WEEE - waste electrical and electronic equipment
Applied standard(s)
EN 61000-6-2, EN 61000-6-3, EN 300 220-1, EN 300 220-2, EN 301 489-3,
EN 301 489-1, EN 50371
Disposal and recycling
Recycling of packaging
Protect the environment by disposing of the packaging in accordance with
local regulations for waste processing.
Disposal of the product
Equipment containing electrical components must not be
disposed of together with domestic waste.
It must be collected separately along with other electrical
and electronic waste according to local and currently valid
legislation.
Technical Specifications
Purpose of
control
. . . . . . . . Wireless electronic room sensor for
Voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . Batteries, 2 x AAA alkaline 1.5 V
Battery lifetime . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Typically 1-2 years
Communication frequency . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 868.3 MHz
Communication distance . . . . . . . . . . . . . . . . . . . . . . . . . . Up to 30 m inside
Control principle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PI or ON/OFF
Ambient operating temperature . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0/+40°C
Power drain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <1 mA
Temperature adjustment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±4°C
Functions
WLTA3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
WLTM3, WLTD3 Auto, comfort, setback, frost protection
Room sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Internal
2
controlling
hydronic floor heating
and cooling
Up to 100 m outside
Auto
© 2017 OJ Electronics A/S
Floor limit sensor WLTA3, WLTM3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . None
WLTD3 . . . . . . . . . . . . . . . . Incl. floor sensor, max. 30 m
Mounting method . . . . . . . . . . .For mounting direct on wall or in wall socket
Enclosure rating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 21
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . H/86.0, W/86.0, D/25.5 mm
OJ ELECTRONICS A/S
Stenager 13B · DK-6400 Sønderborg · Denmark
Tel. +45 73 12 13 14 · Fax +45 73 12 13 13
oj@ojelectronics.com · www.ojelectronics.com
Asortyment produktów
WLTA3-29
Termostat pokojowy z regulacją temperatury
WLTM3-29 Termostat pokojowy z regulacją temperatury i przełącznikiem
trybów (Auto, Dzień, Noc, Tryb Przeciwzamarzaniowy)
WLTD3-29 Termostat pokojowy z regulacją temperatury, przełącznikiem
trybów (Auto, Dzień, Noc, Tryb Przeciwzamarzaniowy)
i czujnikiem ograniczenia temperatury podłogi

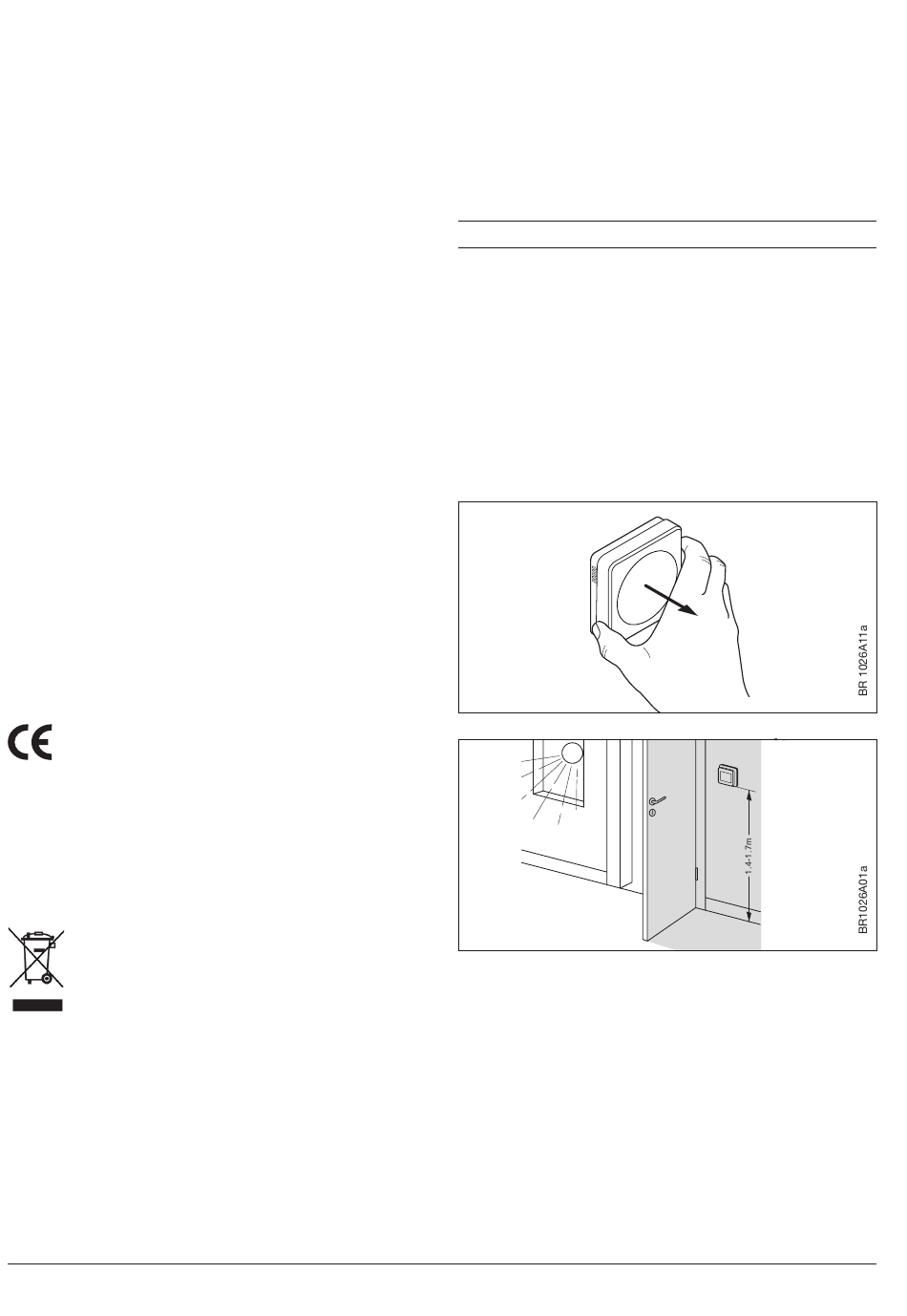

Montaż termostatu (rys. 1 i 2)
Urządzenie służy do regulacji temperatury komfortowej w pomieszczeniach.
Termostat powinien być zamontowany na ścianie wewnętrznej, na
wysokości ok. 1,4-1,7 m nad podłogą, w miejscu zapewniającym
swobodny obieg powietrza wokół urządzenia. Należy unikać instalacji
w strefach narażonych na przeciągi, bezpośrednie oddziaływanie promieni
słonecznych oraz innych źródeł ciepła.
Rys. 1 Zdejmowanie pokrywy przedniej
Rys. 2
BR1026A11a
© 2015 OJ Electronics A/S
Przyporządkowanie poszczególnych termostatów do siłowników
termicznych (rys. 3)
Każdemu termostatowi można przypisać określone wyjście, które
kontroluje siłownik termiczny na rozdzielaczu. Pod przednią pokrywą
urządzenia znajduje się pokrętło, na którym, posługując się śrubokrętem,
można ustawić numer wyjścia (kanału).
Kanały 10-14 są oznaczone na pokrętle jako kanały od A do E.
Termostat pokojowy ustawiony na CH1 – kanał 1 – uruchamia siłownik
termiczny podłączony do wyjścia nr 1 na module głównym. Wybór
numerów kanałów może odbywać się przy wyłączonym zasilaniu całego
układu. W razie potrzeby ustawienie kanału na termostacie można
później zmienić. Jeżeli dwa urządzenia są umieszczone w tym samym
pomieszczeniu i ustawione na ten sam kanał, sterowanie temperaturą
będzie odbywać się zgodnie ze średnią temperatury wyliczoną dla obu
termostatów.
Polski
