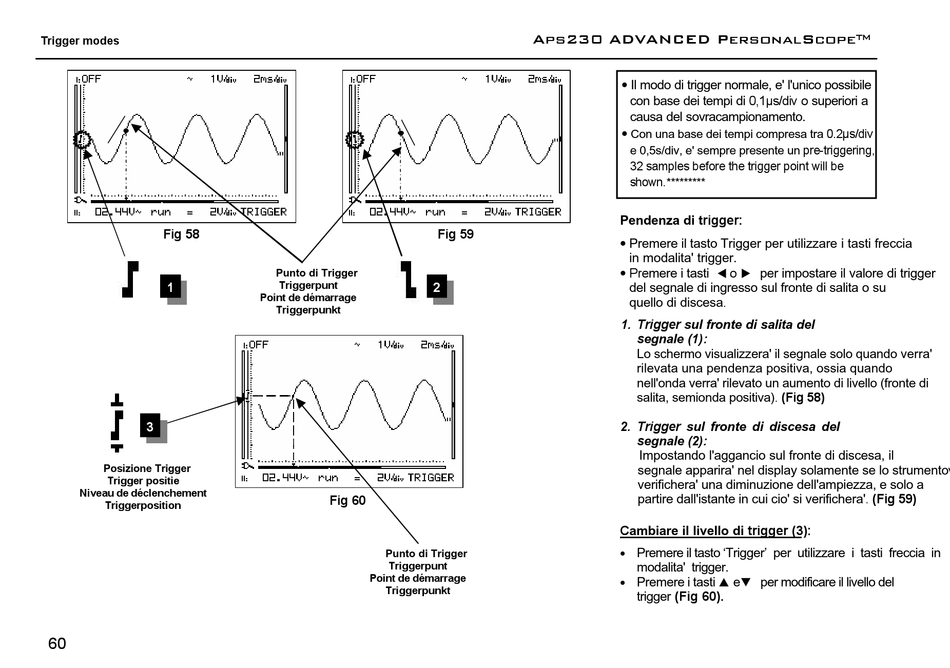

Trigger modes
Fig 58
1
3
Posizione Trigger
Trigger positie
Niveau de déclenchement
Triggerposition
60
Fig 59
Punto di Trigger
Triggerpunt
2
Point de démarrage
Triggerpunkt
Fig 60
Punto di Trigger
Triggerpunt
Point de démarrage
Triggerpunkt
Aps230 ADVANCED PersonalScope
• Il modo di trigger normale, e' l'unico possibile
con base dei tempi di 0,1µs/div o superiori a
causa del sovracampionamento.
•
Con una base dei tempi compresa tra 0.2µs/div
e 0,5s/div, e' sempre presente un pre-triggering,
32 samples before the trigger point will be
shown.*********
Pendenza di trigger:
• Premere il tasto Trigger per utilizzare i tasti freccia
in modalita' trigger.
• Premere i tasti
del segnale di ingresso sul fronte di salita o su
quello di discesa.
1. Trigger sul fronte di salita del
segnale (1):
Lo schermo visualizzera' il segnale solo quando verra'
rilevata una pendenza positiva, ossia quando
nell'onda verra' rilevato un aumento di livello (fronte di
salita, semionda positiva). (Fig 58)
2. Trigger sul fronte di discesa del
segnale (2):
Impostando l'aggancio sul fronte di discesa, il
segnale apparira' nel display solamente se lo strumentow
verifichera' una diminuzione dell'ampiezza, e solo a
partire dall'istante in cui cio' si verifichera'. (Fig 59)
Cambiare il livello di trigger (3):
•
Premere il tasto 'Trigger' per utilizzare i tasti freccia in
modalita' trigger.
Premere i tasti
•
trigger (Fig 60).
TM
per impostare il valore di trigger
o
t
u.
e
per modificare il livello del
p
q-
