Probe setup
Fig 31
ý
þ
Fig 33
42
ý
Fig 34
Aps230 ADVANCED PersonalScope

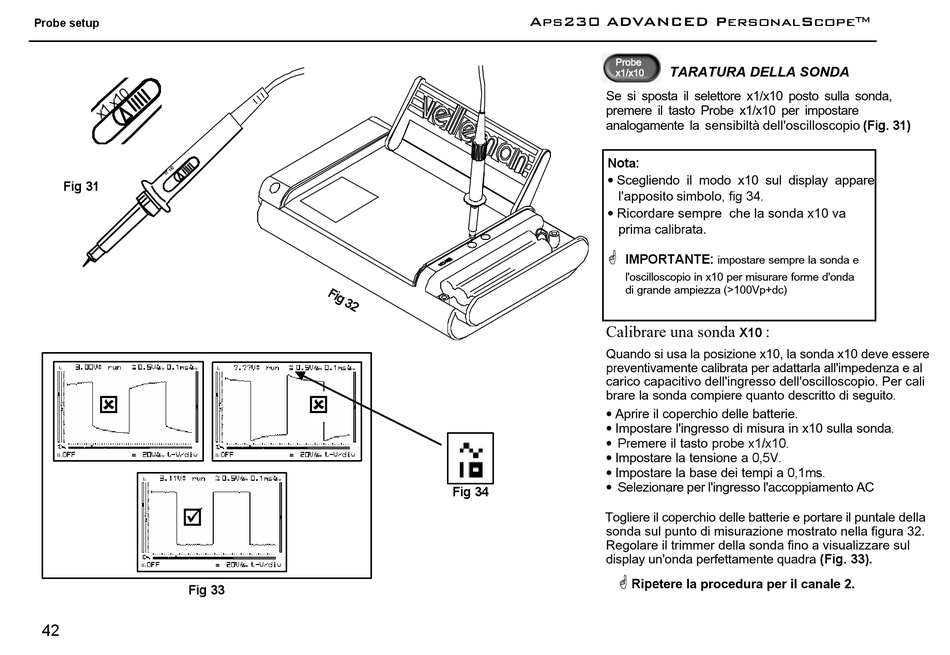

TARATURA DELLA SONDA
Se si sposta il selettore x1/x10 posto sulla sonda,
premere il tasto Probe x1/x10 per impostare
analogamente la sensibiltà dell'oscilloscopio (Fig. 31)
Nota:
• Scegliendo il modo x10 sul display appare
l'apposito simbolo, fig 34.
• Ricordare sempre che la sonda x10 va
prima calibrata.
G
IMPORTANTE:
l'oscilloscopio in x10 per misurare forme d'onda
di grande ampiezza (>100Vp+dc)
Calibrare una sonda
Quando si usa la posizione x10, la sonda x10 deve essere
preventivamente calibrata per adattarla all'impedenza e al
carico capacitivo dell'ingresso dell'oscilloscopio. Per cali
brare la sonda compiere quanto descritto di seguito.
• Aprire il coperchio delle batterie.
• Impostare l'ingresso di misura in x10 sulla sonda.
• Premere il tasto probe x1/x10.
• Impostare la tensione a 0,5V.
• Impostare la base dei tempi a 0,1ms.
• Selezionare per l'ingresso l'accoppiamento AC
Togliere il coperchio delle batterie e portare il puntale della
sonda sul punto di misurazione mostrato nella figura 32.
Regolare il trimmer della sonda fino a visualizzare sul
display un'onda perfettamente quadra (Fig. 33).
G
Ripetere la procedura per il canale 2.
TM
impostare sempre la sonda e
X10 :
.channel.
