Meter readout
2
3
4
5
34
1

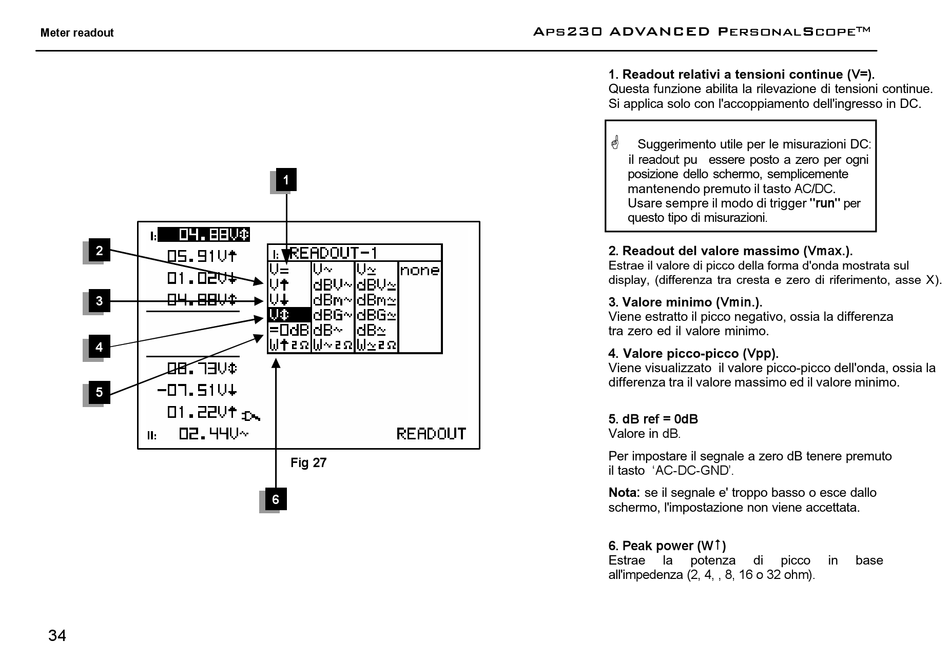

Fig 27
6
Aps230 ADVANCED PersonalScope
1. Readout relativi a tensioni continue (V=).
Questa funzione abilita la rilevazione di tensioni continue.
Si applica solo con l'accoppiamento dell'ingresso in DC.
G
Suggerimento utile per le misurazioni DC:
il readout può essere posto a zero per ogni
posizione dello schermo, semplicemente
mantenendo premuto il tasto AC/DC.
Usare sempre il modo di trigger "run" per
questo tipo di misurazioni.
2. Readout del valore massimo (Vmax.).
Estrae il valore di picco della forma d'onda mostrata sul
display, (differenza tra cresta e zero di riferimento, asse X).
3. Valore minimo (Vmin.).
Viene estratto il picco negativo, ossia la differenza
tra zero ed il valore minimo.
4. Valore picco-picco (Vpp).
Viene visualizzato il valore picco-picco dell'onda, ossia la
differenza tra il valore massimo ed il valore minimo.
displayed.
5. dB ref = 0dB
Valore in dB.
Per impostare il segnale a zero dB tenere premuto
il tasto 'AC-DC-GND'.
Nota: se il segnale e' troppo basso o esce dallo
schermo, l'impostazione non viene accettata.
accepted.
6. Peak power (W
Estrae la potenza
all'impedenza (2, 4, , 8, 16 o 32 ohm).
TM
#
)
di picco in base
