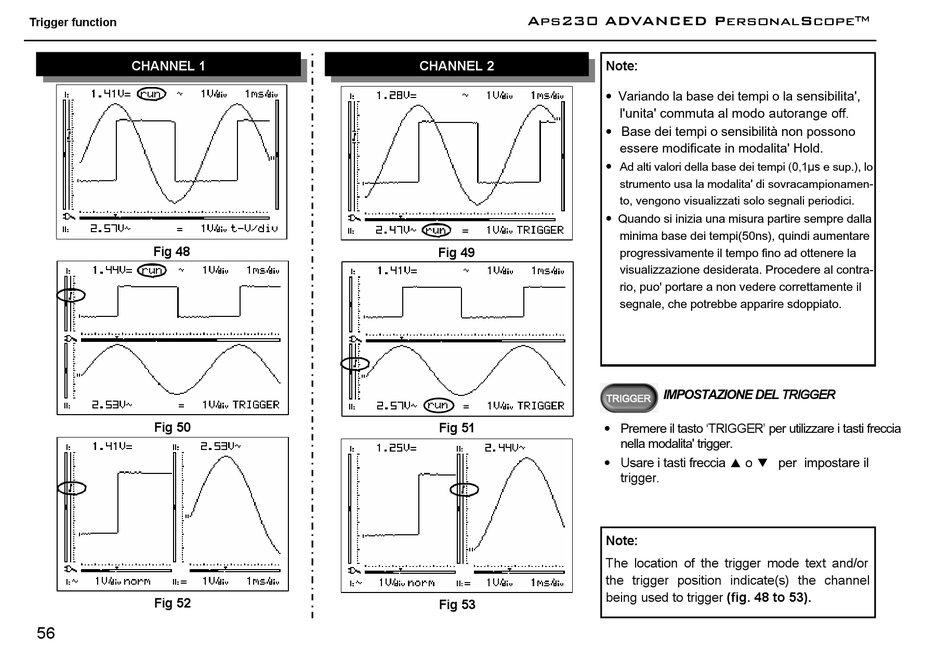

Trigger function
CHANNEL 1
Fig 48
Fig 50
Fig 52
56
Aps230 ADVANCED PersonalScope
CHANNEL 2
Fig 49
Fig 51
Fig 53
Note:
• Variando la base dei tempi o la sensibilita',
l'unita' commuta al modo autorange off.
• Base dei tempi o sensibilità non possono
essere modificate in modalita' Hold.
•
Ad alti valori della base dei tempi (0,1µs e sup.), lo
strumento usa la modalita' di sovracampionamen-
to, vengono visualizzati solo segnali periodici.
•
Quando si inizia una misura partire sempre dalla
minima base dei tempi(50ns), quindi aumentare
progressivamente il tempo fino ad ottenere la
visualizzazione desiderata. Procedere al contra-
rio, puo' portare a non vedere correttamente il
segnale, che potrebbe apparire sdoppiato.
IMPOSTAZIONE DEL TRIGGER
• Premere il tasto 'TRIGGER' per utilizzare i tasti freccia
nella modalita' trigger.
• Usare i tasti freccia
o per impostare il
p q.
trigger.
Note:
The location of the trigger mode text and/or
the trigger position indicate(s) the channel
being used to trigger (fig. 48 to 53).
