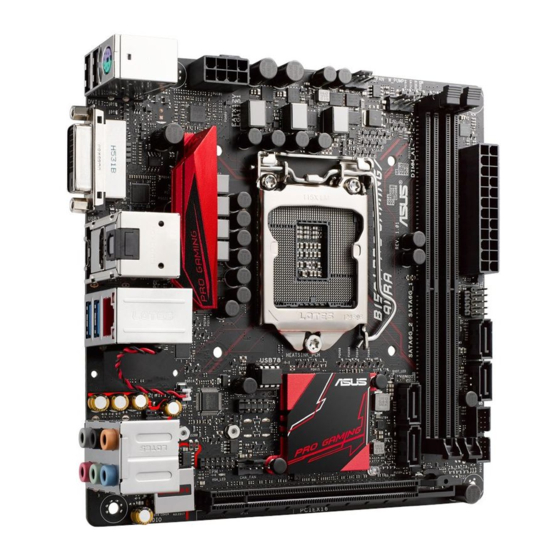

Asus B150I PRO GAMING Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. PC-Komponenten
  5. B150I PRO GAMING
  6. Benutzerhandbuch
Asus B150I PRO GAMING Benutzerhandbuch

Asus B150I PRO GAMING Benutzerhandbuch

Motherboard
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
B150I PRO GAMING/
AURA SERIE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus B150I PRO GAMING

Inhaltszusammenfassung für Asus B150I PRO GAMING

  • Seite 1 B150I PRO GAMING/ AURA SERIE...
  • Seite 2 Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ................iv Über dieses Handbuch ................iv Verpackungsinhalt ..................vi B150I PRO GAMING/AURA SERIE Spezifikationsübersicht ....vi Produkteinführung Bevor Sie beginnen ..............1-1 Motherboard-Übersicht ............... 1-1 Central Processing Unit (CPU) ........... 1-4 Systemspeicher ................1-8 Erweiterungssteckplätze ............1-13 Jumpers ..................

  • Seite 4: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 5: Wo Finden Sie Weitere Information

    In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 6: Verpackungsinhalt

    * Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Details finden Sie auf der Speicher QVL (Liste qualifizierter Anbieter). ** Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List). Integrierter Grafikprozessor- Intel® HD-Grafikunterstützung Multi-VGA Ausgang-Unterstützung: HDMI-, DVI-D-Anschlüsse Unterstützt HDMI 1.4b mit maximaler Auflösung von 4096 x 2160 bei...
  • Seite 7 - Optischer S/PDIF-Ausgang an der Rückseite - Sonic Radar II Intel B150 Chipsatz - Unterstützt ASUS USB 3.0 Boost: - 5 x USB 3.0/2.0 Anschlüsse (2 Anschlüsse auf dem Mittelboard; 2 Anschlüsse auf der Rückseite, blau; 1 Anschluss Typ C auf der Rückseite) - 4 x USB 2.0/1.1 Anschlüsse (2 Anschlüsse auf dem Mittelboard;...
  • Seite 8 1 x CMOS-löschen-Jumper (2-polig) 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 3.0, WfM 2.0, SM BIOS 3.0, ACPI 5.0, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F6 BIOS Q-fan Control, F3 My Favorites, F9 Quick Note, Letztes Änderungsprotokoll,...

  • Seite 9: Produkteinführung

    Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. Motherboard-Übersicht Bevor Sie mit der Motherboardinstallation beginnen, schauen Sie sich die Konfiguration Ihres Gehäuses an, um sicherzustellen, dass das Motherboard passt. Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Nichtbeachtung kann zu Verletzungen und Schäden an den Motherboard-Komponenten führen. 1.2.1 Platzierungsanweisung Beim Installieren des Motherboards, platzieren Sie das Gehäuse in der korrekten Ausrichtung. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Gehäuses, wie in dem Bild angezeigt. 1.2.2 Schraubenlöcher Setzen Sie die neun Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben nicht zu fest anziehen! Sonst wird das Motherboard beschädigt. ASUS B150I PRO GAMING/AURA SERIE...

  • Seite 10: Motherboard-Layout

    Platzieren Sie diese Seite in Richtung des Gehäuses 1.2.3 Motherboard-Layout * WLAN 802.11 a/b/g/n/ac Bluetooth V4.1 ist bei bestimmten Modellen verfügbar. Kapitel 1: Produkteinführung...
  • Seite 11 3. CPU-, Wasserpumpen- und Gehäuselüfteranschlüsse (4-polig CPU_FAN; 1-20 4-polig W_PUMP; 4-polig CHA_FAN) 4. DDR4 DIMM-Steckplätze 5. System Panel Anschluss (10-1 polig F_PANEL) 1-25 6. Systemlautsprecheranschluss (4-polig SPEAKER) 1-25 7. Intel B150 Serieller ATA 6.0 Gb/s Anschluss (7-poliger SATA6G_1~6) 1-24 8. RTC-RAM-Löschen (2-polig CLRTC) 1-15 9. USB 3.0 Anschluss (20-1 polige USB3_12) 1-23 10. Standby Power LED (SB_PWR) 1-26 11. SupremeFX LED 1-27 12. TPM Anschluss (14-1 polig TPM) 1-23 13. Frontblenden Audioanschluss (10-1-polig AAFP) 1-22 14. USB 2.0 Anschlüsse (10-1-pol. USB78) 1-19 ASUS B150I PRO GAMING/AURA SERIE...

  • Seite 12: Central Processing Unit (Cpu)

    Central Processing Unit (CPU) Das Motherboard ist mit einem aufgelöteten LGA1151 Sockel entworfen für die neue 6. Generation Intel Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren.. Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. • Stellen Sie sicher, dass Sie die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1150, LGA1155 und LGA1156 Sockel auf dem LGA1151 Sockel. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Kapitel 1: Produkteinführung...

  • Seite 13: Installation Der Cpu

    1.3.1 Installation der CPU Oberseite der CPU Unterseite der CPU Unterseite der CPU ASUS B150I PRO GAMING/AURA SERIE...
  • Seite 14 Oberseite der CPU Kapitel 1: Produkteinführung...

  • Seite 15: Installieren Von Cpu-Kühlkörper Und Lüfter

    1.3.2 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU- Kühlkörper und die CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. . Installieren von CPU-Kühlkörper und Lüfter ASUS B150I PRO GAMING/AURA SERIE...

  • Seite 16: Systemspeicher

    Installieren von CPU-Kühlkörper und Lüfter Systemspeicher 1.4.1 Übersicht Dieses Motherboard ist mit zwei Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Ein DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Kanal Sockel Kanal A Steckplatz 1 Kanal B Steckplatz 3 Kapitel 1: Produkteinführung...

  • Seite 17: Empfohlene Speicherkonfigurationen

    Aufgrund der Speicheradressenbeschränkung im 32-Bit Windows Betriebssystem, kann der nutzbare Speicher 3GB oder weniger betragen, auch wenn Sie 4GB oder mehr Speicher auf dem Motherboard installieren. Für eine effektive Speichernutzung empfehlen wir, dass Sie eine der folgenden Möglichkeiten nutzen: Verwenden Sie maximal 3GB Speicher, wenn Sie ein 32-Bit Windows Betriebssystem haben. I nstallieren Sie ein 64-Bit Windows®-Betriebssystem, wenn Sie auf dem Motherboard 4GB oder mehr Speicher installieren wollen. F ür weitere Details, besuchen Sie die Microsoft Webseite unter http://support. microsoft.com/kb/929605/en-us. • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. Um mit der vom Hersteller angegebenen oder einer höheren Frequenz zu arbeiten, beachten Sie den Abschnitt 2.5 Ai Tweaker-Menü für die manuelle Speicherfrequenzeinstellung. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (2 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. ASUS B150I PRO GAMING/AURA SERIE...
  • Seite 18 Liste qualifizierter Händler des B150I PRO GAMING/AURA SERIE Motherboards DDR4 2133 MHz Fähigkeit DIMM Steckplatzunterstützung Größe SS/ Händler Teil Nr. Chip Marke Chip Nr. Timing Spannung (optional) ADATA AD4U2133W4G15-B SK Hynix H5AN4G8NMFRTFC 15-15-15-36 - • ADATA AD4U2133W8G15 SK Hynix H5AN4G8NMFRTFC 15-15-15-36 1.2 • Apacer 78.B1GM3.AF00B SK Hynix H5AN4G8NMFRTFC 15-15-15-36 1.2 • Apacer 78.C1GM3.AF10B SK Hynix H5AN4G8NMFRTFC 15-15-15-36 1.2 •...
  • Seite 19 84G44G93MC-21OMCALGF15 SS Micron D9RGQ 15-15-15-36 • UMAX 84G48G93MC-21OMCGNGF15 DS Micron D9RGQ 15-15-15-36 • • SS: Einseitig / DS: Doppelseitig • Besuchen Sie die ASUS-Webseite unter www.asus.com für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). • Beim Ausführen von XMP bei DDR4 3200 MHz oder höher variiert die Systemstabilität je nach CPU-Leistung. • Es wird dringend empfohlen, das 4-DIMM/2-DIMM-Kit für eine vollständige DIMM-Konfiguration zu nutzen. Vollständige DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs oder Speicher. • Ein Speichermodul mit einer Speicherfrequenz über 2133 MHz und sein entsprechendes Timing oder das geladene XMP-Profil entsprechen nicht dem JEDEC- Speicherstandard. Die Stabilität und die Kompatibilität dieser Speichermodule sind abhängig von der CPU-Funktion und anderen installierten Geräten • Aufgrund der Intel-Chipsatzbeschränkungen laufen DDR4 2133 MHz und schnellere Speichermodule im XMP-Modus mit einer maximalen Übertragungsrate von DDR4 2133 MHz. ASUS B150I PRO GAMING/AURA SERIE 1-11...

  • Seite 20: Installieren Eines Dimms

    1.4.3 Installieren eines DIMMs Entfernen einer DIMM Kapitel 1: Produkteinführung 1-12...

  • Seite 21: Erweiterungssteckplätze

    Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. 1.5.1 Installation einer Erweiterungskarte So installieren Sie eine Erweiterungskarte: Vor dem Installieren der Erweiterungskarte, lesen Sie die mitgelieferte Dokumentation und nehmen Sie die notwendigen Hardwareeinstellungen für die Karte vor. Entfernen Sie das Systemgehäuses (wenn das Motherboard bereits in einem Gehäuse installiert ist). Entfernen Sie die Halterung gegenüber dem Steckplatz, den Sie verwenden möchten. Heben Sie die Schrauben zur späteren Benutzung auf. Richten Sie den Kartenanschluss auf den Steckplatz aus und drücken Sie sie fest, bis die Karte vollständig im Steckplatz sitzt. Befestigen Sie die Karte an dem Gehäuse mit der zuvor entfernten Schraube. Ersetzen Sie die Systemabdeckung. 1.5.2 Konfiguration einer Erweiterungskarte Nach dem Installieren der Erweiterungskarte müssen Sie sie konfigurieren, indem Sie de Software-Einstellungen anpassen. Schalten Sie das System an und ändern Sie ggf. die BIOS-Einstellungen. Siehe Kapitel 2 für Informationen über BIOS-Setup. Vergeben Sie einen IRQ für die Karte. Installieren Sie die Softwaretreiber für die Erweiterungskarte. Bei Verwendung von PCI-Karten in gemeinsam genutzten Slots, stellen Sie sicher, dass die Treiber die Option "IRQ gemeinsam verwenden" unterstützen oder die Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konflikten zwischen den beiden PCI- Gruppen, das System wird instabil und die Karte unbrauchbar. ASUS B150I PRO GAMING/AURA SERIE 1-13...
  • Seite 22 1.5.3 PCI Express 3.0 x16 Steckplatz Dieses Motherboard verfügt über einen PCI Express 3.0 x16-Steckplatz, der PCI Express 3.0 x16 Grafikkarten unterstützt, welche die PCI-Express-Spezifikationen einhalten. IRQ-Zuweisungen für dieses Motherboard SATA Controller Geteilt – – – PCIE x16 Geteilt – – – WLAN Controller (bei bestimmten Geteilt – – – Modellen) LAN-Controller Geteilt – – – Azalia HD Audio-Controller Geteilt – – – XHCI-Controller Geteilt –...

  • Seite 23: Jumpers

    Jumpers RTC-RAM-Löschen (2-polig CLRTC) Dieser Header erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu löschen. Sie können die CMOS Einstellung des Datums, Zeit und System- Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die integrierte Knopfzellen-Batterie versorgt die RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie Systemkennwörter beinhalten, mit Energie. Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Verwenden Sie einen Metallgegenstand, wie einem Schraubendreher, um die beiden Pins kurz zu schließen. Verbinden Sie das Stromkabel und und schalten Sie den Computer an. Halten Sie die <Entf> Taste, während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. • Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. • Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Für Systemfehler wegen Übertaktung, verwenden Sie die CPU Parameter Recall (CPR)- Funktion. Fahren Sie den PC herunter und starten Sie das System neu, das BIOS stellt automatisch die Parametereinstellungen auf die Standardwerte zurück. ASUS B150I PRO GAMING/AURA SERIE 1-15...

  • Seite 24: Anschlüsse

    Anschlüsse 1.7.1 Rücktafelanschlüsse PS/2 Tastatur/Maus-Kombianschluss. Dieser Anschluss ist für eine PS/2 Tastatur/ Maus. Optischer S/PDIF-Ausgang. Dieser Anschluss erlaubt Ihnen, Ihren PC mit Lautsprechern, Kopfhörern oder Sony / Phillips Digital Interconnect Format (S/PDIF)- kompatiblen Geräten zu verbinden. LAN (RJ-45) Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hubs. Lan-Anschluss LED-Anzeige Aktivitäts-/ Speed Aktivitäts-/Verbindungs-LED Speed LED Verbindungs- Status Beschreibung Status Beschreibung Nicht verbunden 10 Mb/s-Verbindung Orange Vebunden ORANGE 100 Mb/s-Verbindung Orange Datenaktivität GRÜN 1 Gbps-Verbindung LAN-Anschluss (Blinkend) Orange (blinkend Bereit, um aus dann dauerhaft) dem S5-Modus aufzuwachen...
  • Seite 25 WLAN 802.11 a/b/g/n/ac Bluetooth V4.1. (bei bestimmten Modellen) Schließen Sie die mitgelieferte ASUS 2T2R Dual-Band WLAN-Antenne an die WLAN-Anschlüsse auf der Rückseite des Gehäuses an. IO Shield • Stellen Sie sicher, dass die ASUS Dual-Band 2T2R WLAN-Antenne fest mit dem WLAN-Anschluss installiert ist. • Stellen Sie sicher, dass sich die Antenne mindestens 20 cm entfernt von allen Personen befindet. Die oberen Abbildungen sind zu Ihrer Referenz. Das E/A-Anschluss-Layout kann je nach Modellen variieren, aber die Wi-Fi Antenneninstallation bleibt gleich für alle Modelle. ASUS B150I PRO GAMING/AURA SERIE 1-17...
  • Seite 26 USB 2.0-Anschluss. Diese 4-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 2.0/1.1 Geräte. DVI-D Anschluss. Dieser Anschluss ist für alle DVI-D-kompatible Geräte. DVI-D kann nicht konvertiert werden, um RGB-Signale für CRT-Monitore auszugeben und ist nicht kompatibel mit DVI-I. USB 3.0 Typ C Anschluss. Dieser Universal Serial Bus (USB) Typ-C-Anschluss ist für USB 3.0 Mobil- oder Peripheriegeräte vorgesehen. HDMI-Anschluss. Dieser Anschluss ist für ein High-Definition Multimedia Interface (HDMI) -Kabel und ist HDCP-konform, für HD DVD, Blu-Ray und Wiedergabe anderer geschützter Inhalte. USB 3.0-Ports. Diese 9-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 3.0 Geräte. • USB 3.0-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen Ihnen, für eine schnellere Datenübertragung und bessere Leistung alle USB 3.0-Geräte mit den USB 3.0-Anschlüssen zu verbinden. • Aufgrund des Designs der Intel 100 Chipsatz-Serie, werden alle, an den USB-2.0-und USB 3.0-Ports angeschlossen USB-Geräte vom xHCI-Controller gesteuert. Einige ältere USB-Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren. Audio E/A-Anschlüsse. ** Audio 2, 4, 6, oder 8-Kanal Konfiguration Headset Anschlüssen 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau Line In Line In Line In Line In...

  • Seite 27: Interne Anschlüsse

    1.7.2 Interne Anschlüsse USB 2.0 Anschlüsse (10-1-pol. USB78) Diese Stecker sind für USB 2.0 Anschlüsse. Verbinden Sie das USB-Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. Diese USB-Anschlüsse erfüllen die USB 2.0 Spezifikationen und unterstützen Übertragungsgeschwindigkeiten bis zu 480 Mb/s. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. ASUS B150I PRO GAMING/AURA SERIE 1-19...
  • Seite 28 Lüfteranschlüsse! • Stellen Sie sicher, dass die CPU-Lüfterkabel fest mit dem CPU-Lüfteranschluss installiert sind. • Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. • Die Unterstützung der W_PUMP-Funktion hängt vom Wasserkühlsystem ab. • Die CPU_FAN und CHA_FAN Anschlüsse unterstützen die ASUS Fan Xpert3 Funktion. • Der CPU-Lüfteranschluss erkennt den Typ der installierten CPU-Lüfter und wechselt die Betriebsarten automatisch. Wählen Sie zur Konfiguration des CPU- Lüftersteuerungsmodus das Element Erweiterter Modus (Advanced Mode) > Monitor > Q-Fan-Konfiguration (Q-Fan Configuration) > CPU-Q-Fan-Steuerung (CPU Q-Fan Control) im BIOS. • Die Gehäuselüfteranschlüsse unterstützen DC- und PWM-Modi. Um diese Lüfter auf DC oder PWM einzustellen, wählen Sie das Element Erweiterter Modus (Advanced Mode) > Überwachen (Monitor) > Q-Fan-Konfiguration (Q-Fan Configuration) >...
  • Seite 29 ATX Stromanschlüsse (24-poliger EATXPWR, 8-poliger EATX12V) Diese Anschlüsse sind für die ATX-Stromversorgungsstecker. Die Stromversorgungsstecker für diese Anschlüsse passen nur in eine Richtung. Finden Sie die korrekte Ausrichtung und drücken Sie fest nach unten, bis die Anschlüsse vollständig passt. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Vergessen Sie nicht, den 4-poligen / 8-poligen ATX + 12V-Stromstecker anzuschließen. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräten verwenden oder wenn Sie weitere Geräte installieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. ASUS B150I PRO GAMING/AURA SERIE 1-21...
  • Seite 30 Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein, am Gehäuse befestigtes, Frontblenden Audio E/A- Modul, das HD Audio Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul-Kabels mit diesem Anschluss. • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition-Frontpanel-Audiomodul mit diesem Anschluss verbinden möchten, stellen Sie die Option Front Panel Type (Frontpaneltyp) im BIOS-Setup auf [HD Audio (HD-Audio)] ein. Dieser Anschluss ist standardmäßig auf [HD Audio (HD- Audio)] eingestellt. Siehe Abschnitt 2.6.7 Onboard Gerätekonfiguration für Details. Kapitel 1: Produkteinführung 1-22...
  • Seite 31 USB 3.0 Anschluss (20-1 polige USB3_12) Dieser Anschluss ermöglicht es Ihnen, ein zusätzliches USB 3.0-Modul für USB 3.0 Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.0 Modul, können Sie alle Vorteile von USB 3.0 nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gbps, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Rückwärtskompatibilität mit USB 2.0. Dieses USB 3.0-Modul kann separat gekauft werden. • Diese Anschlüsse basieren auf der xHCI-Spezifikation. Wir empfehlen Ihnen, die entsprechenden Treiber zu installieren, um die USB 3.0 Anschlüsse unter Windows 7 in vollem Umfang zu nutzen. • Das angeschlossene USB 3.0-Gerät kann im xHCI-Modus ausgeführt werden.. • Diese USB 3.0 Anschlüsse unterstützen nativen UASP Transfer-Standard unter Windows 8 / Windows 8.1 und Turbo-Modus bei der Verwendung von der USB 3.0 Boost-Funktion. TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Passwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. ASUS B150I PRO GAMING/AURA SERIE 1-23...
  • Seite 32 Intel B150 Serieller ATA 6.0 Gb/s Anschluss (7-poliger SATA6G_1~4) Dieser Anschluss verbindet Serial ATA 6.0 Gb/s-Festplattenlaufwerke über Serial ATA 6.0 Gb/s Signalkabel. Kapitel 1: Produkteinführung 1-24...
  • Seite 33 Systembereich-Anschluss (10-1-polig F_PANEL, 4-polig SPEAKER) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. • Systembetriebs-LED (2-polig +PLED) Dieser 2-polige Stecker ist für die System-Strom-LED. Verbinden Sie das Gehäuse- Strom-LED-Kabel mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig +HDLED) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die HDD LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden. • Systemlautsprecher (4-Pin-Lautsprecher) Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören. • ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWRBTN) Dieser Anschluss ist für den Systemstromschalter. Durch Drücken des Netzschalters wird das System eingeschaltet oder wechselt das System in den Sparmodus oder Soft-Aus-Modus, je nach den Einstellungen des Betriebssystems. Drücken Sie den Netzschalter länger als vier Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (2-polig RESET) Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten. ASUS B150I PRO GAMING/AURA SERIE 1-25...

  • Seite 34: Onboard Leds

    Onboard LEDs Standby Power LED (SB_PWR) Das Motherboard hat eine Standby-LED, die leuchtet, wenn das System eingeschaltet, im Stromsparmodus oder im Soft-Aus-Modus ist. Damit werden Sie daran erinnert, das System auszuschalten und das Netzkabel zu entfernen, bevor Sie Motherboard- Komponenten entfernen oder installieren. In der folgenden Abbildung finden Sie die Position der LED auf dem Motherboard. Q LEDs (BOOT_DEVICE_LED, VGA_LED, DRAM_LED, CPU_LED) Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA-Karte und Systemstartgeräte) der Reihe nach während des Motherboard-Startvorgangs. Falls ein Fehler gefunden wurde, leuchtet die entsprechende LED, bis das Problem gelöst ist. Dieses benutzerfreundliche Design bietet eine intuitive Möglichkeit zur sekundenschnellen Lokalisierung des Stammproblems. Kapitel 1: Produkteinführung 1-26...

  • Seite 35: Beschreibung

    SupremeFX LED Die SupremeFX-LED leuchtet auf folgende drei Weisen zur Erzielung eines ultimativen Lichteffekts. Diese LED skizziert außerdem die Trennung der Audiokomponenten vom restlichen Motherboard. Leuchtmodus Beschreibung Pulsierender Die LED blinkt periodisch. Modus Standmodus Die LED leuchtet dauerhaft rot. Über das BIOS oder die LED Control-App in Ai Suite 3 können Sie die SupremeFX-LED abschalten oder den Leuchtmodus ändern. Wählen Sie zum Ändern der Einstellung im BIOS Meine Favoriten (My Favorites) > Onboard-Gerätekonfiguration (Onboard Devices Configuration) > SupremeFX-LED-Beleuchtung (SupremeFX LED Lighting). Siehe Abschnitt 2.6.7 Onboard Gerätekonfiguration für Details. ASUS B150I PRO GAMING/AURA SERIE 1-27...

  • Seite 36: Software Support

    1.9.1 Installieren eines Betriebssystems Dieses Motherboard unterstützt Windows 7 (32-bit / 64-bit), Windows 8 .1(32-bit /64-bit) und Windows 10 (64-bit)-Betriebssysteme. Installieren Sie immer die neueste Betriebssystemversion und die dazugehörigen Updates, um die Funktionen Ihrer Hardware zu maximieren. Motherboard-Einstellungen und Hardware-Optionen variieren. Beziehen Sie sich auf die Dokumentation Ihres Betriebssystems für detaillierte Informationen. 1.9.2 Support-DVD-Informationen Die mitgelieferte Support-DVD enthält die Treiber, Anwendungs-Software und Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Besuchen Sie die ASUS-Webseite (www.asus.com) für Updates. So starten Sie die DVD Legen Sie die Support-DVD in das optische Laufwerk. Wenn Autorun auf Ihrem Computer aktiviert ist, zeigt die DVD automatisch die Liste der einzigartigen Funktionen des ASUS Motherboards. Klicken Sie auf die Treiber, Dienstprogramme oder Specials Registerkarte, um ihre jeweiligen Menüs anzuzeigen. Die folgende Abbildung dient nur zu Ihrer Referenz. Zur Anzeige eines Registers auf ein Symbol klicken Zum Installieren klicken Ein Element mit Häkchen versehen und zum Installieren auf Installieren klicken Wenn Autorun NICHT aktiviert ist, durchsuchen Sie den Inhalt der Support-DVD, um die Datei Setup.exe im BIN-Verzeichnis zu finden. Doppelklicken Sie auf Setup.exe, um die...

  • Seite 37: Bios Setup

    Verwaltung und Aktualisierung des BIOS Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update, um das ursprüngliche BIOS des Motherboards zu kopieren. 2.1.1 EZ Update EZ Update ist eine Software, mit der Sie Software, Treiber und BIOS Ihres Motherboards automatisch aktualisieren können.
  • Seite 38 2.1.2 ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. • Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü.

  • Seite 39: Asus Bios Updater

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass...
  • Seite 40 ENTER to select boot device ESC to boot using defaults P2: ST3808110AS (76319MB) aigo miniking (250MB) UEFI: (FAT) ASUS DRW-2014L1T(4458MB) P1: ASUS DRW-2014L1T(4458MB) UEFI: (FAT) aigo miniking (250MB) Enter Setup Wenn die Bootnachricht erscheint, drücken Sie die Eingabetaste innerhalb von fünf (5) Sekunden, um FreeDOS-Eingabeaufforderung zu öffnen.
  • Seite 41 Aktualisierung des BIOS, um Systemstartfehler zu vermeiden. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults im Exit-Menü. Siehe Abschnitt 2.10 Exit-Menü für weitere Details. ASUS B150I PRO GAMING/AURA SERIE...

  • Seite 42: Bios-Setup-Programm

    Ihnen, das System immer ordnungsgemäß aus dem Betriebssystem herunterfahren. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard zu laden. • Falls Sie eine Maus für die Navigation im BIOS-Setup-Programm verwenden möchten, sollten Sie eine USB-Maus an das Motherboard anschließen.
  • Seite 43 In Häufig gestellte Speichert die Lüfter manuell zu tunen Fragen suchen Änderungen und Lädt die optimierte setzt das System Auswahl der Standardwerte zurück Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS B150I PRO GAMING/AURA SERIE...

  • Seite 44: Erweiterter Modus

    2.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Zum Aufrufen des EZ Modus, klicken Sie EzMode(F7) oder drücken Sie <F7>. MyFavorite Q-Fan Control Kurze Anmerkung...

  • Seite 45: Menüelemente

    Sie diese Taste, um die Lüfter manuell auf Ihre gewünschten Einstellungen zu ändern. Siehe Abschnitt 2.2.3 QFan Control für weitere Informationen. Quick Note (F9) Mit diese Schaltfläche oberhalb der Menüleiste können Sie in den Anmerkungen der Aktivitäten eingeben, die Sie im BIOS getan haben. • Die Quick Note-Funktion unterstützt nicht die folgenden Tastenfunktionen: Löschen, Ausschneiden, Kopieren und Einfügen. • Sie können nur die alphanumerischen Zeichen verwenden, um Ihre Notizen einzugeben. ASUS B150I PRO GAMING/AURA SERIE...

  • Seite 46: In Häufig Gestellte Fragen Suchen

    Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup- Programm. Verwenden Sie die Navigationstasten für die Auswahl der Menüelemente und für Änderungen der Einstellungen. In Häufig gestellte Fragen suchen Bewegen Sie Ihre Maus zur Anzeige eines QR-Codes über diese Schaltfläche. Rufen Sie die Webseite mit häufig gestellten Fragen zum ASUS-BIOS auf, indem Sie diesen QR-Code mit Ihrem Mobilgerät scannen. Alternativ können Sie den folgenden QR-Code scannen:. Bildlaufleiste Eine Bildlaufleiste befindet sich an der rechten Seite eines Menübildschirms, wenn es Elemente außerhalb des Bildschirms gibt. Drücken Sie die <Oben-/Unten-Pfeiltasten> oder <Bild auf-/Bild ab-Tasten>, um die weiteren Elemente auf dem Bildschirm anzeigen zu...

  • Seite 47: Qfan Control

    Lüfter für die aktivieren aktivieren Konfiguration zu wählen Zum Übernehmen der Wählen sie ein Profil Lüftereinstellungen um es für den Lüfter zu anklicken übernehmen Klicken Sie zur Zum Rückgängigmachen Zurückkehren der Änderungen des Hauptmenüs anklicken ASUS B150I PRO GAMING/AURA SERIE 2-11...
  • Seite 48 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Klicken Sie, um den Geschwindigkeitspunkte Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen. Klicken und ziehen Sie die Geschwindigkeitspunkte um die Arbeitsgeschwindigkeit der Lüfter anzupassen. Klicken Sie auf Übernehmen, um die Änderungen zu speichern, klicken Sie dann auf Beenden (ESC). 2-12 Kapitel 2: BIOS-Setup...

  • Seite 49: Favoriten

    Zum Öffnen des Bildschirms Einrichtungsbaumkarte drücken Sie <F3> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Auf dem Setup Tree Map-Bildschirm, wählen Sie die BIOS-Elemente, den Sie im MyFavorites Bildschirm speichern möchten. Hauptmenü Panel Ausgewählte Verknüpfungselemente Untermenüelemente Panel ASUS B150I PRO GAMING/AURA SERIE 2-13...

  • Seite 50: Main-Menü (Hauptmenü)

    Wählen Sie ein Element aus dem Hauptmenüfeld, klicken Sie anschließend im Untermenüfeld auf das Untermenü, das Sie speichern möchten, und dann auf. Folgende Elemente können Sie nicht zu MyFavorites hinzufügen: • Benutzer-verwaltbare Optionen wie die Sprache und die Bootreihenfolge Klicken Sie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen.

  • Seite 51: Administrator Password

    Benutzer- Kennworts, drücken Sie aber bei der Aufforderung zur Passworteingabe/- bestätigung die OK, damit das Feld leer bleibt. Nachdem Sie das Kennwort entfernt haben, zeigt das Element User Password oben im Fenster Not Installed an. ASUS B150I PRO GAMING/AURA SERIE 2-15...

  • Seite 52: Ai Tweaker-Menü

    Ai Tweaker-Menü Im Ai Tweaker-Menü können Sie die Übertaktungsbezogenen Einstellungen konfigurieren. Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen BIOS Elemente anzuzeigen. 2.5.1 CPU-Kernverhältnis [Auto] Hier können Sie die CPU-Kern-Verhältnisgrenze pro Kern einstellen oder automatisch synchronisieren, für alle Kerne. Konfigurationsoptionen: [Auto] [Sync Alle Kerne] [Pro Kern] Wenn das CPU-Kernverhältnis auf [Alle Kerne synchronisieren] oder [Pro Kern] gesetzt ist, erscheinen die folgenden Elemente.

  • Seite 53: Bclk Frequenz: Dram-Frequenzverhältnis [Auto]

    [DDR4-2200MHz] [DDR4-2266MHz] [DDR4-2300MHz] [DDR4-2400MHz] [DDR4-2500MHz] [DDR4-2533MHz] [DDR4-2600MHz] [DDR4-2666MHz] [DDR4-2700MHz] [DDR4-2800MHz] [DDR4-2900MHz] [DDR4-2933MHz] [DDR4-3000MHz] [DDR4-3066MHz] [DDR4-3100MHz] [DDR4-3200MHz] [DDR4-3333MHz] [DDR4-3466MHz] [DDR4-3600MHz] [DDR4-3733MHz] [DDR4-3866MHz] [DDR4-4000MHz] [DDR4-4133MHz] [DDR4-4266MHz] Die Auswahl einer sehr hohen Speicherfrequenz kann zur Instabilität des Systems führen! Wenn dies geschieht, kehren Sie zu Standardeinstellungen zurück. 2.5.5 GPU Boost [Aktuelle Einstellungen Behalten] Können Sie das Element aktivieren, um die integrierte GPU für extreme Grafikleistung zu beschleunigen. Konfigurationsoptionen: [Aktuelle Einstellungen Behalten] [Aktiviert] Dieses Element ist nur verfügbar, wenn eine unterstützte CPU installiert ist. ASUS B150I PRO GAMING/AURA SERIE 2-17...

  • Seite 54: Epu Energiesparmodus [Deaktiviert]

    2.5.6 EPU Energiesparmodus [Deaktiviert] Die ASUS EPU (Energy Processing Unit) setzt die CPU in ihre minimalen Stromverbrauch- Einstellungen. Aktivieren Sie dieses Element, um eine geringere CPU-VCC und Vcore Spannung zu setzen und den besten Energiesparzustand zu erreichen. Konfigurationsoptionen: [Disabled] [Enabled] 2.5.7 CPU-SVID-Unterstützung [Auto] Das Deaktivieren der SVID-Unterstützung unterbricht die Kommunikation zwischen Prozessor und externem Spannungsregler. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] 2.5.8 DRAM-Timing-Steuerung Mit den Unterelementen in diesem Menü können Sie die DRAM-Timing-Steuerung- Eigenschaften einstellen.

  • Seite 55: Stromphasenrückmeldung [Schnell]

    Übertaktungsleistung, aber erhöhen die GT und VRM Wärme. Wählen Sie aus den Ebenen 1 bis 7, um die CPU-Leistungsspannung zwischen 0% und 100% einzustellen. Konfigurationsoptionen: [Auto] [Level 1] [Level 2] [Level 3] [Level 4] [Level 5] [Level 6] [Level 7] Die gesteigerte Leistung variiert je nach GT-Spezifikation. Entfernen Sie NICHT das Thermalmodul. CPU Graphics Current Capability [Auto] Hier können Sie den gesamten Leistungsbereich konfigurieren und gleichzeitig den Overclocking-Frequenzbereich erweitern. Konfigurationsoptionen: [Auto] [100%] [110%] [120%] [130%] [140%] Wählen Sie beim Übertakten oder unter hoher GT-Belastung für einen zusätzlichen Leistungsschub einen höheren Wert. ASUS B150I PRO GAMING/AURA SERIE 2-19...

  • Seite 56: Interne Cpu Energieverwaltung

    CPU Graphics Switching Frequency [Auto] Dieses Element beeinflusst die GT-Reaktionsgeschwindigkeit und die Wärmeproduktion der Komponente. Wählen Sie [Manuell], um eine höhere Frequenz ein schnelleres Einschwingverhalten zu konfigurieren. Konfigurationsoptionen: [Auto] [Manual] Entfernen Sie NICHT das Thermalmodul. Die thermischen Bedingungen müssen überwacht werden. Das folgende Element erscheint nur, wenn Sie die CPU-Grafikkarten-Schaltfrequenz auf [Manuell] setzen. Feste CPU-Grafik-Schaltfrequenz (KHz) [250] Dieses Element ermöglicht es Ihnen, eine höhere Frequenz zu setzen, für ein schnellere Einschwingverhaltengeschwindigkeit.
  • Seite 57 Leistungsdrosselung beim Übertakten zu verhindern. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 0.00A bis 255.50A in 0.25A-Schritten. 2.5.13 Min. CPU-Cache-Verhältnis [Auto] Ermöglicht Ihnen die Einstellung des minimalen CPU-Cache-Verhältnisses. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 8 bis 39 in 1-Schritten. 2.5.14 Max. CPU-Cache-Verhältnis [Auto] Ermöglicht Ihnen die Einstellung des minimalen CPU-Cache-Verhältnisses. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 8 bis 39 in 1-Schritten. ASUS B150I PRO GAMING/AURA SERIE 2-21...

  • Seite 58: Cpu-Kernspannungsübergehung

    2.5.15 Max. CPU Grafikverhältnis [Auto] Ermöglicht Ihnen die Festlegung des maximal möglichen CPU-Grafikkartenverhältnisses. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 1 bis 60 in 1 Schritten. 2.5.16 CPU Core/Cache Voltage [Auto] Hier können Sie die Menge der zugeführten Spannung der CPU-Kerne konfigurieren. Erhöhen Sie die Spannung bei der Einstellung eines höheren Kernfrequenzwertes. Konfigurationsoptionen: [Auto] [Manual Mode] [Offset Mode] Das folgende Element erscheint nur, wenn Sie die CPU-Kernspannung (CPU Core Voltage) auf [Manueller Modus] (Manual Mode) setzen.

  • Seite 59: Advanced-Menü

    Die hier gezeigten Elemente sind abhängig vom installierten Prozessor. Aktive Prozessorkerne [All] Mit diesem Element können Sie die Anzahl der aktivierten CPU-Kerne, in jedem Prozessorpaket, auswählen. Konfigurationsoptionen: [All] [1] [2] [3] Intel Virtualisierungstechnologie [Disabled] Wenn auf [Enabled] (Aktiviert) gesetzt, kann ein VMM zusätzliche, von Vanderpool Technology zur Verfügung gestellte Hardwarefähigkeiten nutzen. Konfigurationsoptionen: [Disabled] [Enabled] Hardware Prefetcher [Enabled] Mit diesem Element erlauben Sie der CPU Befehle und Daten in der L2-Cache vorabzurufen, reduziert die Ladezeit der DRAM und verbessert die Systemleistung. Konfigurationsoptionen: [Disabled] [Enabled] ASUS B150I PRO GAMING/AURA SERIE 2-23...

  • Seite 60: Cpu-Energieverwaltung

    Adjacent Cache Line Prefetch [Enabled] Dieses Produkt ermöglicht den Mitte Level Cache (L2) Cachezeilen abzurufen, die DRAM Ladezeit zu reduzieren und verbessert außerdem die Performance. Konfigurationsoptionen: [Disabled] [Enabled] CPU-Energieverwaltung Hier können Sie die Leistung der CPU verwalten und konfigurieren. Intel SpeedStep [Auto] Aktivieren Sie dieses Element, sodass das Betriebssystem die CPU-Spannung und die Taktfrequenz dynamisch anpasst, was zu einem verringerten, durchschnittlichen Stromverbrauch und einer verringerten, durchschnittlichen Wärmeproduktion führt. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] Turbo Mode [Enabled] Hier können Sie die Geschwindigkeit Ihres Kernprozessor schneller als das Basisbetriebsfrequenz zu laufen lassen, wenn sie unterhalb der Betriebsleistung, Strom und Temperatur Spezifikationsgrenze ausführen. Konfigurationsoptionen: [Disabled] [Enabled]...

  • Seite 61: Weitere Plattformkonfiguration

    PEG - ASPM [Disabled] Mit diesem Element können Sie den ASPM-Status für Energiesparende Bedingungen wählen, oder um das ASUS optimierte Energiespar-Profil zu verwenden. Konfigurationsoptionen: [Disabled] [Auto] [ASPM L0s] [ASPM L1] [ASPM L0sL1] 2.6.3 System Agent (SA) Configuration (Systemagent- (SA-) Konfiguration) VT-d [Deaktiviert] Ermöglicht Ihnen die De-/Aktivierung der VT-d Funktion bei MCH. Konfigurationsoptionen: [Enabled] [Disabled] Grafikkartenkonfiguration Ermöglicht die Auswahl des CPU, PCIE und PCI Grafikgeräts als primäres Anzeigegerät. Hauptanzeige [Auto] Ermöglicht Ihnen die Auswahl des CPU- und PCIE-Grafikgeräts als primäres Anzeigegerät. Konfigurationsoptionen: [Auto] [CPU-Grafiken] [PCIE] ASUS B150I PRO GAMING/AURA SERIE 2-25...

  • Seite 62: Pch Speicherkonfiguration

    iGPU Multi-Monitor [Disabled] Mit diesem Element können Sie beide Geräte integrierter und diskreter Grafik für die Multi-Monitor-Ausgabe ermächtigen. Die CPU gemeinsamen Systemspeichergröße wird auf 64 MB festgelegt. Konfigurationsoptionen: [Disabled] [Enabled] RC6 (Render Standby) [Enabled] Aktivieren Sie dieses Element für den Render Standby Support. Konfigurationsoptionen: [Enabled] [Disabled] DVMT Pre-Allocated [32M] Wählen Sie die vom internen Grafikkartengerät verwendete, per DVMT 5.0 vorab zugewiesene (feste), Grafikkartenspeichergröße. Konfigurationsoptionen: [32M] [64M] [96M] [128M] [160M] [192M] [224M] [256M] [288M] [320M] [352M] [384M] [416M] [448M] [480M] [512M] [1024M] DMI/OPI-Konfiguration Mit diesem Element können Sie verschiedene DMI (direkte Medienschnittstelle) steuern, um Sie mit PCI-E 2.0 Geschwindigkeit auszuführen. DMI Max Link Speed [Auto] Ermöglicht Ihnen die Konfiguration der DMI-Geschwindigkeit. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] [Gen3]...

  • Seite 63: Aggressive Lpm Unterstützung [Disabled]

    Liste der Boot-Geräte erkannt. [Auto] Das System erkennt automatisch das Vorhandensein von USB-Geräten beim Start. Wenn die USB-Geräte erkannt werden, wird die legacy USB- Unterstützung aktiviert. XHCI Hand-off [Disabled] [Enabled] A ktiviert die Unterstützung für Betriebssysteme ohne eine EHCI Hand-Off-Funktion. [Disabled (Deaktiviert)] Deaktiviert die XHCI-Hand-off-Unterstützung. ASUS B150I PRO GAMING/AURA SERIE 2-27...

  • Seite 64: Onboard Devices Configuration

    USB-Single-Port-Control Die Unterelemente in diesem Menü ermöglichen Ihnen die Festlegung der Funktionen zur Deaktivierung der USB-Port-Überschreibung. USB3_1~4, USB7~10, USB3_C5 [Aktiviert] (Enabled) Ermöglicht das Aktivieren und Deaktivieren der einzelnen USB-Ports. Konfigurationsoptionen: [Disabled] [Enabled] Beziehen Sie sich auf den Abschnitt 1.2.3 Motherboard-Layout für die Position der USB- Anschlüsse.

  • Seite 65: Bluetooth Controller [Aktiviert]

    Setzt die Leertaste auf der Tastatur, um das System einzuschalten. [Strg-Esc] Setzt die Tastenkombination Strg + Esc-Taste auf der PS/2 Tastatur, um das System einzuschalten. [Power Key] Setzt Power-Taste auf der PS/2Tastatur, um das System einzuschalten. [Enabled] ermöglicht Ihnen das Einschalten des Systems durch ein PCI/ PCIE-Lan oder eine Modem-Karte. ASUS B150I PRO GAMING/AURA SERIE 2-29...

  • Seite 66: Smart-Informationen Zu Festplatte/Ssd

    Power On By PCI-E/PCI [Disabled] Mit diesem Element können Sie die Wake-on-LAN-Funktion des integrierten LAN- Controllers oder anderer installierter PCIe-LAN-Karten aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Power On By RTC [Disabled] Mit diesem Element können Sie die RTC (Real-Time Clock) aktivieren oder deaktivieren, um ein Wake-Ereignis zu generieren und das RTC Alarm Datum zu konfigurieren. Wenn aktiviert, können Sie die Tage, Stunden, Minuten oder Sekunden setzen, um ein RTC Alarm Datum zu planen. Konfigurationsoptionen: [Disabled] [Enabled] 2.6.9 Netzwerk-Stack Network Stack [Disabled] Dieser Artikel erlaubt dem Benutzer, den UEFI-Netzwerkstack zu deaktivieren oder aktivieren.

  • Seite 67: Monitor-Menü

    Die integrierte Hardware-Überwachung erkennt automatisch die Ausgangsspannung über den integrierten Spannungsregler. Wählen Sie [Ignore] aus, wenn Sie dieses Element nicht ermitteln wollen. 2.7.4 Q-Fan-Konfiguration Mit den Unterelementen in diesem Menü können Sie die Q-Fan-Funktionen konfigurieren. Qfan Tuning Klicken Sie auf dieses Element, um die niedrigste Geschwindigkeit zu erkennen, und konfigurieren Sie den minimalen Arbeitszyklus für jeden Lüfter. ASUS B150I PRO GAMING/AURA SERIE 2-31...

  • Seite 68: Cpu Q-Fan Steuerung [Auto]

    CPU Q-Fan Steuerung [Auto] [Auto] Aktiviert die CPU-Q-Fan-Steuerung. [Disabled] (Deaktiviert) Deaktiviert die CPU-Q-Lüfter-Steuerung. [PWM Modus] A ktiviert die CPU Q-Fan Control-Funktion im PWM Modus für einen 4-pol. CPU-Lüfter. [DC Modus] A ktiviert die CPU Q-Fan Control Funktion im PWM-Modus für einen 3-pol. CPU-Lüfter. Unterer Grenzwert der CPU-Lüftergeschwindigkeit [200RPM] Dieses Element erscheint nur, wenn Sie die Funktion CPU Q-Fan Control aktivieren und erlaubt Ihnen das Deaktivieren / das Einstellen der Warnnachricht für die CPU- Lüftergeschwindigkeit. Konfigurationsoptionen: [Ignore] [100RPM] [200 RPM] [300 RPM] [400 RPM] [500RPM] CPU Lüfterprofil [Standard] Dieses Element erscheint nur, wenn CPU Q-Fan Control aktiviert wurde und Ihnen die Möglichkeit gibt, einen entsprechenden Leistungspegel für den CPU-Lüfter einzustellen.

  • Seite 69: Q-Fan-Steuerung Gehäuselüfter 1 [Dc-Modus]

    Verwenden Sie die < + > oder <-> Tasten zum Einstellen des mittleren Arbeitszyklus für den Gehäuselüfter. Die Werte liegen zwischen 60% und 100%. Gehäuselüfter 1 Temperaturuntergrenze [40] Verwenden Sie die < + > oder <-> Tasten, um die niedrigere Temperatur des Gehäuselüfters einzustellen. Die Werte reichen von 20°C bis 75°C. ASUS B150I PRO GAMING/AURA SERIE 2-33...
  • Seite 70 Gehäuselüfter 1 Min. Duty Cycle(%) [60] Verwenden Sie die Tasten <+> and <->, um den minimalen Gehäuselüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 60% und 100%. Wenn die CPU-Temperatur unter die Untergrenze fällt, arbeitet der Gehäuselüfter bei minimalem Arbeitszyklus. Ermöglichen Sie Lüfterstopp [Deaktiviert] Dieses Element ermöglicht den Betrieb des Lüfters bei 0% Arbeitszyklus, wenn die Temperatur der Quelle unter die Temperaturuntergrenze abgefallen ist. Konfigurationsoptionen: [Disabled] [Enabled] Wasserpumpensteuerung [Disabled (Deaktiviert)] [Disabled (Deaktiviert)] Deaktiviert die Wasserpumpensteuerungsfunktion.

  • Seite 71: Boot Menü

    BIOS-Setup leicht zu öffnen. Die POST-Verzögerungszeit wird nur für einen normalen Systemstart empfohlen einzurichten. Die Werte reichen von 0 bis 10 Sekunden. 2.8.3 Boot up NumLock State [Enabled] Mit diesem Element können Sie NumLock aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] ASUS B150I PRO GAMING/AURA SERIE 2-35...
  • Seite 72 2.8.5 Option ROM Messages [Force BIOS] [Force BIOS] Die Drittanbieter-ROM Nachrichten werden während des POST angezeigt. [Keep Current] Deaktiviert die ROM Nachrichten und zeigt nur das ASUS-Logo während des POST an. 2.8.6 Interrupt 19 Capture [Disabled] Mit diesem Element können Sie Interrupt 19 durch die Option ROMs auffangen. Konfigurationsoptionen: [Disabled] [Enabled] 2.8.7...

  • Seite 73: Secure Boot

    Key-exchange Key (KEK) bezieht sich auf Microsoft Secure Boot Key-Enrollment Key (KEK). Neuen Schlüssel festlegen KEK aus Datei laden. Schlüssel anhängen Ermöglicht zum Management einer zusätzlich geladenen db oder dbx das Laden des zusätzlichen KEK von einem Speichergerät. Die KEK-Datei muss als öffentliches Schlüsselzertifikat oder UEFI-variable Struktur mit zeitbasierter authentifizierter Variable formatiert sein. ASUS B150I PRO GAMING/AURA SERIE 2-37...

  • Seite 74: Boot Option Priorities

    Löschen-Taste Ermöglicht das Löschen des Schlüssels aus dem System. Konfigurationsoptionen: [Yes] [No] DB-Verwaltung Die db (Authorized Signature database) listet die Unterzeichner oder Bilder von UEFI- Anwendungen, Betriebssystem-Lader, und UEFI-Treiber, die Sie auf dem einzelnen Computer laden. Neuen Schlüssel festlegen Hier können Sie die heruntergeladene db von einem USB-Speichergerät laden. Schlüssel anhängen Ermöglicht zum Management einer zusätzlich geladenen db oder dbx das Laden des zusätzlichen KEK von einem Speichergerät.

  • Seite 75: Tools-Menü

    Untermenü anzeigen zu lassen. 2.9.1 ASUS EZ Flash 3 Utility Ermöglicht den Betrieb von ASUS EZ Flash 3. Drücken Sie die [Eingabetaste] zum Start von ASUS Flash 3. Für weitere Informationen, beziehen Sie sich auf den Abschnitt 3.1.2 ASUS EZ Flash 2.

  • Seite 76: Setup Animator (Setup-Animator) [Disabled (Deaktiviert)]

    Locked (Gesperrt). SSDs werden möglicherweise gesperrt, falls der Secure Erase-Vorgang nicht abgeschlossen oder gestoppt wurde. Dies kann daran liegen, dass eine Drittanbietersoftware ein anderes als das von ASUS festgelegte Kennwort verwendet. Sie müssen die SSD in der Software freigeben, bevor Sie mit Secure Erase fortfahren.

  • Seite 77: Exit Menü

    Setup zu beenden. Änderungen verwerfen und verlassen Diese Option lässt Sie das Setupprogramm beenden, ohne die Änderungen zu speichern. Bei Wahl dieser Option oder Drücken der Taste <Esc> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell aus dem Dateisystemgerät starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren USB Geräte zu laden. ASUS B150I PRO GAMING/AURA SERIE 2-41...

  • Seite 78: Ein Betriebssystem Installieren

    Schließen Sie das optische USB-Laufwerk oder USB-Speichergerät an Ihrer Plattform der 100er-Serie an. Legen Sie die ASUS-Support-DVD in ein optisches Laufwerk (SATA) Ihrer Plattform der 100er-Serie ein. Schalten Sie Ihr System ein und drücken Sie während des POST (Power-On Self Test) zum Aufrufen des Startbildschirms F8.
  • Seite 79 Wählen Sie das optische USB-Laufwerk oder USB-Speichergerät als Startgerät. Der USB 3.0-Treiber wird während des Installationsstarts automatisch geladen. Der Bildschirm „Setup is starting... (Einrichtung startet...)“...” wird angezeigt, wenn der USB 3.0-Treiber richtig geladen ist. Folgen Sie den Bildschirmanweisungen, um die Installation fertigzustellen. ASUS B150I PRO GAMING/AURA SERIE 2-43...

  • Seite 80: Methode 2: Ein Modifiziertes Windows 7 Verwenden

    • 1 x Funktionierendes System (PC oder Notebook) • 1 x Optisches SATA-Laufwerk Erstellen Sie an Ihrem funktionierenden System eine ISO-Image-Datei des Windows 7-Installationsmediums mit Hilfe der ISO-Software eines Drittanbieters. Kopieren Sie die beiden Ordner „Auto_Unattend.xml“ und „Auto_Unattend“ aus dem Stammverzeichnis von ASUS Support-DVD auf Ihr System. Bearbeiten Sie die ISO-Datei und fügen Sie die beiden Ordner „Auto_Unattend.xml“ und „Auto_Unattend“ in die ISO-Datei hinzu. Brennen Sie diese ISO-Datei zur Erzeugung eines modifizierten Windows 7 auf eine leere DVD. Legen Sie die modifizierte Windows 7-Installations-DVD in ein optisches Laufwerk Ihrer Plattform der 100er-Serie ein. Schalten Sie Ihr System ein und drücken Sie während des POST (Power-On Self Test) zum Aufrufen des Startbildschirms F8.
  • Seite 81 • 1 x Funktionierendes System (PC oder Notebook) • 1 x Optisches SATA-Laufwerk • 1 x USB-Speichergerät (8 GB oder mehr) Windows 7-Installations-DVD einlegen. ASUS EZ-Installationsprogramm auf der ASUS-Support-DVD starten. Wählen Sie eine Methode zur Erstellung einer modifizierten Windows 7-Installationsdatei: • Windows 7-Datenträger zu USB-Speichergerät - Wählen Sie Windows 7 OS disk to USB storage device (Windows 7-Datenträger zu USB-Speichergerät), klicken Sie dann auf Next (Weiter).
  • Seite 82 - W ählen Sie die Quelle des Windows 7-Installationsmediums, klicken Sie dann auf Next (Weiter). - USB-Speichergerät wählen und auf next (Weiter) klicken. Aktualisierungssymbol anklicken, falls das USB-Speichergerät nicht angezeigt wird. - Zum Löschen der Inhalte auf dem USB-Speichergerät und zum Erstellen eines startfähigen USB-Gerätes auf Yes (Ja) klicken. Denken Sie daran, Inhalte auf dem USB-Speichergerät zu sichern, da es formatiert wird.
  • Seite 83 - Wählen Sie Windows 7 OS disk to ISO file (Windows 7-Datenträger zu ISO- Datei), klicken Sie dann auf Next (Weiter). - Wählen Sie I agree (Ich stimme zu), klicken Sie dann auf Next (Weiter). - W ählen Sie die Quelle des Windows 7-Installationsmediums, klicken Sie dann auf Next (Weiter). ASUS B150I PRO GAMING/AURA SERIE 2-47...
  • Seite 84 - W ählen Sie den Ordner zum Speichern des modifizierten Windows 7-Installations- ISO-Datei, klicken Sie dann auf Next (Weiter). - Bei Abschluss zum Fertigstellen auf OK klicken. - B rennen Sie diese ISO-Datei zur Erzeugung eines modifizierten Windows 7 auf eine leere DVD. Legen Sie die modifizierte Windows 7-Installations-DVD in ein optisches Laufwerk ein oder verbinden Sie das USB-Speichergerät mit modifizierten Windows 7-Installationsdateien mit Ihrer Plattform der 100er-Serie. Schalten Sie Ihr System ein und drücken Sie während des POST (Power-On Self Test) zum Aufrufen des Startbildschirms F8.

  • Seite 85: Anhang

    Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS B150I PRO GAMING/AURA SERIE...

  • Seite 86: Ic: Kanadische Entsprechenserklärung

    IC: Kanadische Entsprechenserklärung Entspricht den kanadischen ICES-003 Class B-Spezifikationen. Dieses Gerät entspricht dem RSS-210 von Industry Canada. Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte. Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
  • Seite 87 Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter HYPERLINK http://csr.asus. com/english/REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß...

  • Seite 88: Fcc Bluetooth Wireless-Konformität

    FCC Bluetooth Wireless-Konformität Die mit diesem Sender verwendet Antenne darf nicht zusammen oder in Verbindung mit einer anderen Antenne oder Sender unter den Bedingungen der FCC Grant verwendet werden. Bluetooth Industry Canada Statement Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte.
