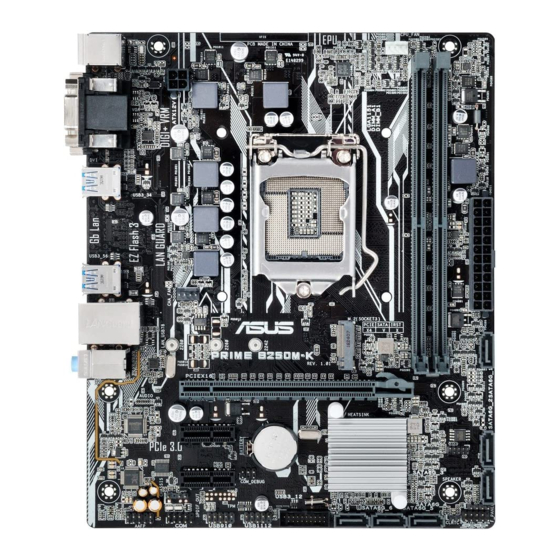

PRIME B250M-K

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus PRIME B250M-K

  • Seite 1 PRIME B250M-K...
  • Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ................iv Über dieses Handbuch ................iv Verpackungsinhalt ..................vi PRIME B250M-K Spezifikationsübersicht ..........vi Kapitel 1 Produkteinführung Motherboard-Übersicht ................1-1 Central Processing Unit (CPU) ..............1-7 Systemspeicher ..................1-8 Kapitel 2 BIOS-Infos BIOS-Setup-Programm ................2-1 EZ Modus ....................2-2 Erweiterter Modus ..................
  • Seite 4: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 5: Wo Finden Sie Weitere Information

    In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.
  • Seite 6: Verpackungsinhalt

    ** Aufgrund der Intel-Chipsatzbeschränkungen laufen DDR4 2133 MHz und höhere Speichermodule auf Intel Prozessoren der 6. Generation mit einer maximalen Übertragungsrate von DDR4 2133 MHz. *** Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List). 1 x PCI Express 3.0 / 2.0-x16-Steckplatz (bei x16 Modus) Erweiterungssteckplätze...
  • Seite 7 - Unterstützt Jack-Detection (Buchsenerkennung) und Bedienpaneel Jack- Retasking (Buchsenneubelegung). ASUS 5X PROTECTION III - ASUS SafeSlot Core: Verstärkter PCIe-Steckplatz verhindert Beschädigungen - ASUS LANGuard - schützt das LAN vor Überspannung, Blitzschlägen und Entladungen statischer Elektrizität! - ASUS-Überspannungsschutz - Weltklasse entworfener Schutz des Netzspannungskreises - ASUS DIGI+ VRM - 5 Phase Digital Power Design - ASUS Edelstahl-Rückseite E/A - 3x höhere Korrosionsbeständigkeit für...
  • Seite 8 1 x System Panel Anschluss 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 3.0, WfM 2.0, SM BIOS 3.0, ACPI 6.1, mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, BIOS Funktionen F6 Qfan Kontrolle, F3 Meine Favoriten, Letztes Änderungsprotokoll, F12...
  • Seite 9: Kapitel 1 Produkteinführung

    LGA1151 Gehäuses USB3_56 CHA_FAN LAN_USB78 PCIE SATA IRST 2280 2260 2242 PRIME B250M-K AUDIO Realtek 8111H PCIEX16 Super PCIEX1_1 Intel ® B250 PCIEX1_2 AAFP USB3_12 USB910 USB1112 SPEAKER SATA6G_6 SATA6G_5 SATA6G_4 CLRTC F_PANEL 12 11 Scannen Sie den QR-Code, um detaillierte Definitionen der Pins zu erhalten. ASUS PRIME B250M-K...
  • Seite 10 ATX Stromanschlüsse (24-Pin EATXPWR, 4-pin ATX12V) Richten Sie die ATX-Stromversorgungsstecker in diesen Anschlüssen richtig aus und drücken sie fest nach unten, bis die Stecker vollständig passen. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, beziehen Sie sich auf Empfohlene Netzleistungsrechner aufhttp://support. asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage = en-us. CPU- und Gehäuselüfteranschlüsse (4-polig CPU_FAN, 4-polig CHA_FAN) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. Intel LGA1151 CPU Sockel Installieren Sie die Intel LGA1151 CPU in dem aufgelöteten LGA1151 Sockel, der entwickelt wurde für 7. / 6. Generation Intel Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren. Weitere Informationen finden Sie im Abschnitt Central Processing Unit (CPU).
  • Seite 11 Energieeffizienz und Abwärtskompatibilität mit USB 2.0. USB 2.0 Anschlüsse (10-1-polig USB910, USB1112) Verbinden Sie das USB-Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul in einer Steckplatzaussparung an der Rückseite des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB 2.0 Spezifikationen und unterstützen Übertragungsgeschwindigkeiten bis zu 480 Mb/s. PIN 1 SPDIF_OUT Digitaler Audioanschluss (4-1-polig SPDIF_OUT) Verbinden Sie das S/PDIF-Ausgangsmodul-Kabel mit diesem Anschluss und installieren Sie dann das Modul in einer Steckplatzaussparung an der Rückseite des Gehäuses. Serieller Anschluss (10-1-polig COM) Verbinden Sie das serielle Anschluss-Modul-Kabel mit diesem Anschluss und installieren dann das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein, am Gehäuse befestigtes, Frontblenden Audio E/A- Modul, das entweder HD Audio oder den herkömmlichen AC`97 Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul-Kabels mit diesem Anschluss. ASUS PRIME B250M-K...
  • Seite 12: Irq-Zuweisungen Für Dieses Motherboard

    • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition-Frontpanel-Audiomodul mit diesem Anschluss verbinden möchten, stellen Sie die Option Front Panel Type (Frontpaneltyp) im BIOS-Setup auf [HD Audio (HD-Audio)] ein. Wenn Sie ein AC'97 Frontblenden- Audiomodul anschließen wollen, stellen Sie das Element auf [AC 97]. Dieser Anschluss ist standardmäßig auf [HD Audio (HD-Audio)] eingestellt. PCI Express 3.0/2.0 x1 Steckplatz Das Motherboard unterstützt zwei PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karten, die den PCI Express-Spezifikationen entsprechen. PCI Express 3.0 / 2.0 x16 Steckplatz Dieses Motherboard verfügt über einen PCI Express 3.0/2.0 x16-Steckplatz, der PCI Express 3.0/2.0 x16 Grafikkarten unterstützt, welche die PCI-Express- Spezifikationen einhalten. M.2 Steckplatz 3 In diesem Sockel können Sie ein M.2 (NGFF) SSD-Modul installieren. M.2(SOCKET3) • Dieser Sockel unterstützt M Key und Typ 2242/2260/2280-Speichergeräte. • Wenn ein Gerät im SATA-Modus auf dem M.2 Sockel installiert ist, kann der SATA_1 Anschluss nicht verwendet werden. IRQ-Zuweisungen für dieses Motherboard HD Audio geteilt...
  • Seite 13: Lan-Anschluss Led-Anzeige

    Anschluss mittels eines Netzwerk-Hubs. Lan-Anschluss LED-Anzeige Aktivitäts-/Verbindungs-LED Speed LED Status Beschreibung Status Beschreibung Nicht verbunden 10Mb/s Verbindung Orange Vebunden ORANGE 100Mb/s Verbindung Orange (Blinkend) Datenaktivität GRÜN 1Gbps Verbindung Orange (blinkend Bereit, um aus dann dauerhaft) dem S5-Modus aufzuwachen Line-In-Anschluss (hellblau). Dieser Anschluss verbindet Tonband, CD, DVD-Player oder andere Audioquellen. Line-Out-Anschluss (hellgrün). Dieser Anschluss verbindet Kopfhörer oder Lautsprecher. In den 4.1-, 5.1- und 7.1-Kanal-Konfigurationen, wird die Funktion dieses Anschlusses zum Front-Lautsprecherausgang. Mikrofonanschluss (rosa). An diesem Anschluss lässt sich ein Mikrofon anschließen. Beziehen Sie sich auf die Audio-Konfigurationstabelle für die Funktion der Audio-Ausgänge in 2.1, 4.1, 5.1 oder 7.1-Kanal-Konfiguration. ASUS PRIME B250M-K...
  • Seite 14 Audio 2.1, 4.1, 5.1, or 7.1-channel configuration Kopfhörer Anschlüssen 4.1-Kanal 5.1-Kanal 7.1-Kanal 2.1-Kanal Hellblau Line In Rücklautsprecher Rücklautsprecher Rücklautsprecher (Rückseite) Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher (Rückseite) Rosa (Rückseite) Mic In Mic In Bass/Mitte Bass/Mitte Hellgrün Seitenlautsprecher (Frontseite) Um einen 7.1-Kanal Audio-Ausgang zu konfigurieren: Verwenden Sie ein Gehäuse mit dem HD-Audio-Module an der Frontseite, um einen 7-Kanal Audio-Ausgang zu unterstützen.
  • Seite 15: Central Processing Unit (Cpu)

    Central Processing Unit (CPU) Dieses Motherboard ist mit einem aufgelöteten LGA1151 Sockel für die 7. / 6. Generation Intel Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren ausgestattet. Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. • Stellen Sie sicher, dass Sie die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1150, LGA1155 und LGA1156 Sockel auf dem LGA1151 Sockel. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Installation der CPU Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. ASUS PRIME B250M-K...
  • Seite 16: Systemspeicher

    DIMM_B1 Kanal B Steckplatz 3 • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Entsprechend der Intel CPU-Spezifikationen wird eine DIMM-Spannung von weniger als 1,35 V empfohlen, um den Prozessor zu schützen. • Aufgrund der Speicheradressenbeschränkung im 32-Bit Windows Betriebssystem, kann der nutzbare Speicher 3GB oder weniger betragen, auch wenn Sie 4GB oder mehr Speicher auf dem Motherboard installieren. Für eine effektive Speichernutzung empfehlen wir, dass Sie eine der folgenden Möglichkeiten nutzen: Verwenden Sie maximal 3GB Speicher, wenn Sie ein 32-Bit Windows Betriebssystem haben. I nstallieren Sie ein 64-Bit Windows®-Betriebssystem, wenn Sie auf dem Motherboard 4GB oder mehr Speicher installieren wollen. F ür weitere Details, besuchen Sie die Microsoft Webseite unter http://support. microsoft.com/kb/929605/en-us. Besuchen Sie die ASUS-Webseite unter www.asus.com für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Installieren eines DIMMs Entfernen eines DIMMs Kapitel 1: Produkteinführung...
  • Seite 17: Kapitel 2 Bios-Infos

    • Scannen Sie den QR-Code, um die BIOS Aktualisierungsanleitung anzuzeigen. • Bevor Sie ASUS CrashFree BIOS 3 benutzen, benennen Sie die BIOS-Datei auf dem Wechseldatenträger in B250MK.CAP um. BIOS-Setup-Programm Verwenden Sie das BIOS-Setup-Programm, um das BIOS zu aktualisieren und die Parameter zu konfigurieren.
  • Seite 18: Ez Modus

    EZ Modus Standardmäßig wird beim Aufrufen des BIOS-Setup-Programms das EZ-Mode-Fenster geladen. . EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um zum erweiterten Modus zu gelangen, klicken Sie auf Advanced Mode(F7), oder drücken Sie <F7>. Das Standardfenster beim Aufrufen des BIOS-Setup-Programms kann geändert werden.
  • Seite 19: Erweiterter Modus

    Zum Aufrufen des EZ Modus klicken Sie EzMode(F7) oder drücken Sie <F7>. Q-Fan Control Hot Keys MyFavorite Sprache Menüleiste Konfigurationsfelder Untermenü- Bildlaufleiste In Häufig Elemente Allgemeine Hilfe Zuletzt geändert gestellte Menüelemente Fragen Einstellungen Popup-Fenster suchen Geht zurück zu EZ Mode Zeigt die CPU-Temperatur, CPU- und Speicherspannungsausgang ASUS PRIME B250M-K...
  • Seite 20: Exit-Menü

    In Häufig gestellte Fragen suchen Bewegen Sie Ihre Maus zur Anzeige eines QR-Codes über diese Schaltfläche. Rufen Sie die Webseite mit häufig gestellten Fragen zum ASUS-BIOS auf, indem Sie diesen QR-Code mit Ihrem Mobilgerät scannen. Alternativ können Sie den folgenden QR-Code scannen:.
  • Seite 21: Anhang

    Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS PRIME B250M-K...
  • Seite 22: Ic: Kanadische Entsprechenserklärung

    IC: Kanadische Entsprechenserklärung Entspricht den kanadischen ICES-003 Class B-Spezifikationen. Dieses Gerät entspricht dem RSS-210 von Industry Canada. Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte. Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
  • Seite 23: Asus Recycling/Rücknahmeservices

    REACH Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter HYPERLINK http://csr.asus. com/english/REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß...
  • Seite 24 El texto completo de la zařízení splňuje základní požadavky a další příslušná ustanovení declaración de la UE de conformidad está disponible en: www.asus. souvisejících směrnic. Plné znění prohlášení o shodě EU je k dispozici com/support na adrese: Svenska ASUSTeK Computer Inc.
  • Seite 25: Asus Kontaktinformation

    800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://qr.asus.com/techserv...
  • Seite 26: Declaration Of Conformity

    800 Corporate Way, Fremont Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : Motherboard Model Number : PRIME B250M-K Conforms to the following specifications: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: This device complies with part 15 of the FCC Rules. Operation is subject to the...
