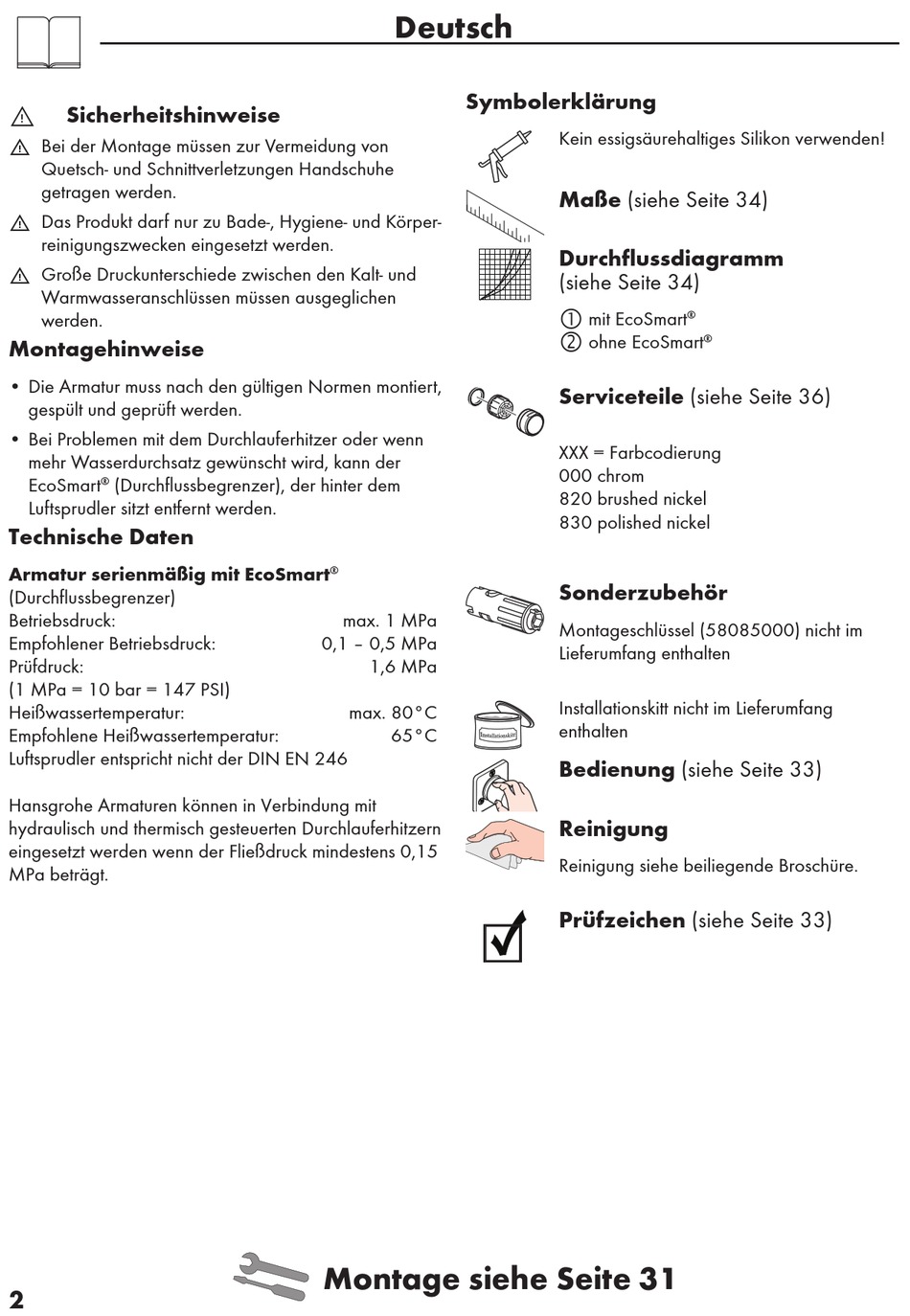

HANSGROHE AXOR Montreux 16520 series Gebrauchsanleitung, Montageanleitung Seite 2

Sicherheitshinweise
6
6 Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6 Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
6 Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart (Durchflussbegrenzer), der hinter dem
®
Luftsprudler sitzt entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart
(Durchflussbegrenzer)
Betriebsdruck:
Empfohlener Betriebsdruck:
Prüfdruck:
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur:
Empfohlene Heißwassertemperatur:
Luftsprudler entspricht nicht der DIN EN 246
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden wenn der Fließdruck mindestens 0,15
MPa beträgt.
2
Deutsch
Symbolerklärung
®
max. 1 MPa
0,1 – 0,5 MPa
1,6 MPa
max. 80°C
65°C
Montage siehe Seite 31
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 34)
Durchflussdiagramm
(siehe Seite 34)

mit EcoSmart
®

ohne EcoSmart
®
Serviceteile (siehe Seite 36)
XXX = Farbcodierung
000 chrom
820 brushed nickel
830 polished nickel
Sonderzubehör
Montageschlüssel (58085000) nicht im
Lieferumfang enthalten
Installationskitt nicht im Lieferumfang
enthalten
Bedienung (siehe Seite 33)
Reinigung
Reinigung siehe beiliegende Broschüre.
Prüfzeichen (siehe Seite 33)
