Arbeitsweise MZ5
Dieses Gerät ist für alle Anwendungen konzipiert, die eine präzise Drehbewegung zwischen 0°
und 90° erfordern. Im Inneren des kompakten Gehäuses befinden sich ein Gleichstrommotor,
das Getriebe und eine elektronische Steuereinheit mit einem 16-Bit-Mikrocontroller.

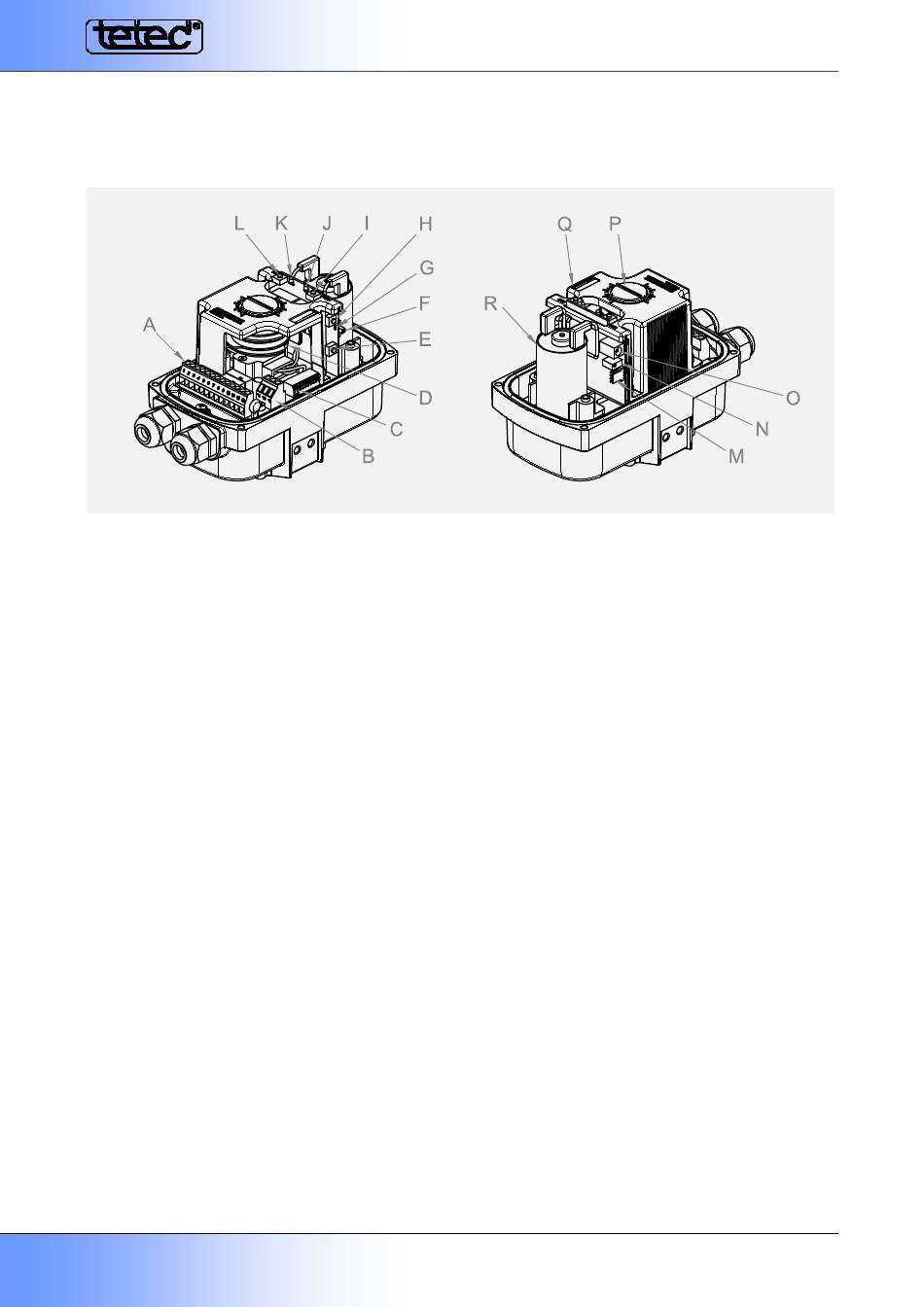

Abb.6-1
A
Haupt-Anschlussleiste
B
Analogsignale
C
DIP Schalter
D
Schaltnocken (C1, C2)
E
Schließtaste (B1)
F
Schalter f. automatischen/manuellen Betrieb (S1)
G
Manueller Betrieb LED1 (grün)
H
Öffnungstaste (B2)
I
MAX-Position Taste (B3)
Der Drehwinkel der Welle kann über analoge Signale gesteuert und jede Position innerhalb des
definierten Betriebsbereichs frei gewählt werden. Die Hysterese ist mit einem Potentiometer
eingestellbar, um Störungen im Eingangssignal zu unterdrücken. Die aktuelle Position ist über
analoge Ausgangssignale überwachbar.
Der MZ5-Servomotor ist mit Tasten zum manuellen Verstellen der Position und zum Speichern
von Minimal- / Maximalgrenzen ausgestattet. Einige auch von außen sichtbare LEDs zeigen
den aktuellen Status des Geräts an (z. B. Handbetrieb, Speicherung, Fehler usw.).
Die meisten Einstellungen können mit einem integrierten DIP-Schalter vorgenommen werden
(z. B. Auswahl von Analogsignalen, Drehrichtung, Verhalten bei Kabelbruch, 2-Punkt-Betrieb).
Auf der Rückseite ist auch eine Programmierschnittstelle (T1) verfügbar, mit der erweiterte
Funktionen des Geräts eingestellt werden können, um zusätzliche Parameter (z. B. Temperatur,
Fehler) zu überwachen oder neue Softwareversionen hochzuladen.
Auf der Rückseite befindet sich eine Steckdose zum Anschluß einer 5-12VDC-Stromversorgung
zum Direktantrieb des Motors unter Umgehung der Steuereinheit. Dies kann im Falle eines
Ausfalls der Steuereinheit hilfreich sein oder wenn die Stromversorgung fehlt und das Ventil
trotzdem betätigt werden soll.
Der Servomotor verfügt außerdem über zwei Hilfsnocken zur Überwachung von
Zwischenstellungen oder zur Ansteuerung externer Geräte.
© tetec thermo-technik Müller GmbH & Co. KG
ELEKTROGAS – Technisches Datenblatt EE157 - 07/18
J
Warn-LED2 (rot)
K
Status-LED3 (grün)
L
MIN-Position Taster (B4)
M
Programmierstecker (T1)
N
Hysterese-Einstellung
O
Motor-Direktsteuerung
P
Positionsanzeige
Q
Plastikabdeckung
R
Gleichstrommotor
