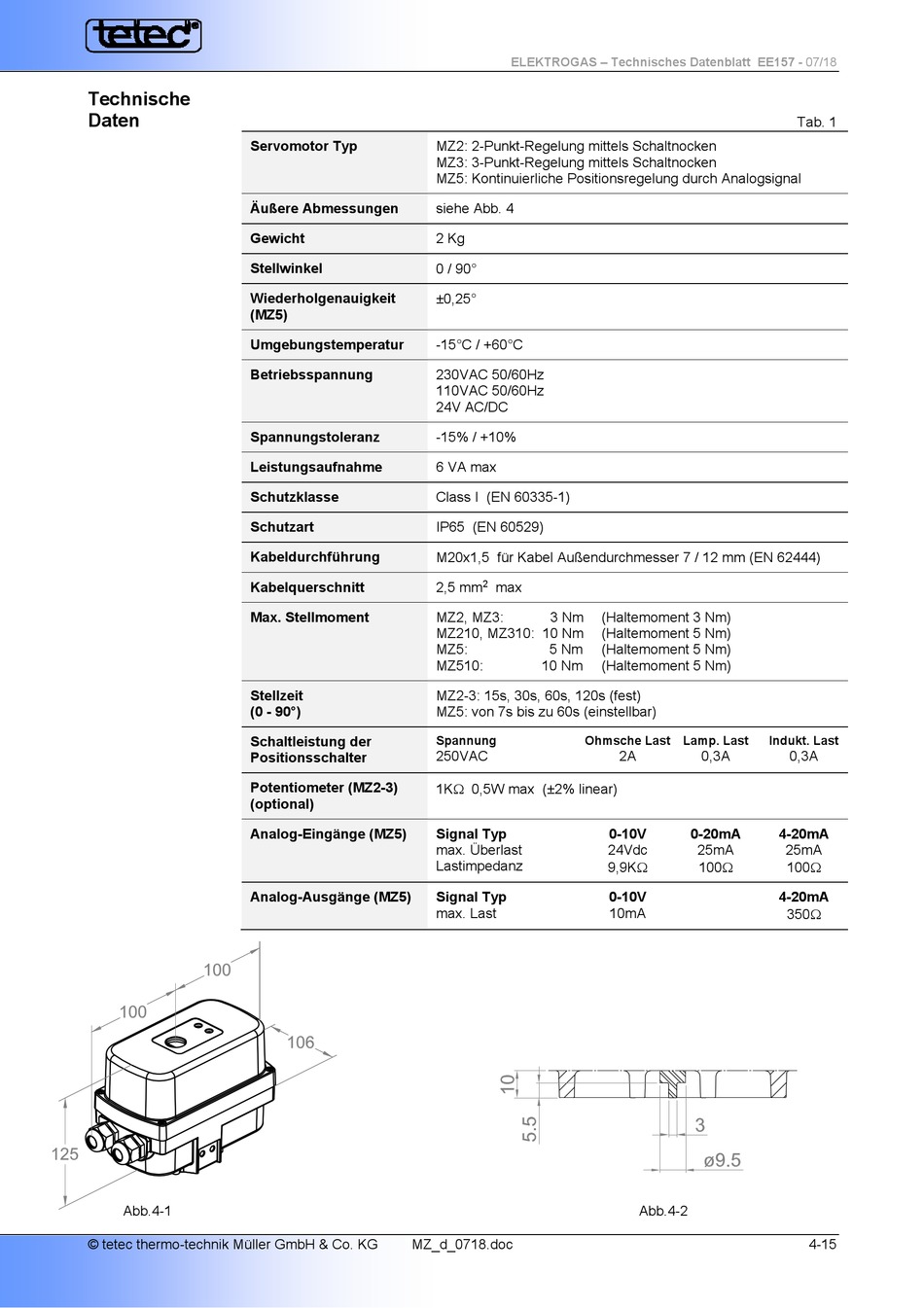

Technische
Daten
Servomotor Typ
Äußere Abmessungen
Gewicht
Stellwinkel
Wiederholgenauigkeit
(MZ5)
Umgebungstemperatur
Betriebsspannung
Spannungstoleranz
Leistungsaufnahme
Schutzklasse
Schutzart
Kabeldurchführung
Kabelquerschnitt
Max. Stellmoment
Stellzeit
(0 - 90°)
Schaltleistung der
Positionsschalter
Potentiometer (MZ2-3)
(optional)
Analog-Eingänge (MZ5)
Analog-Ausgänge (MZ5)
Abb.4-1
© tetec thermo-technik Müller GmbH & Co. KG
ELEKTROGAS – Technisches Datenblatt EE157 - 07/18
MZ2: 2-Punkt-Regelung mittels Schaltnocken
MZ3: 3-Punkt-Regelung mittels Schaltnocken
MZ5: Kontinuierliche Positionsregelung durch Analogsignal
siehe Abb. 4
2 Kg
0 / 90°
±0,25°
-15°C / +60°C
230VAC 50/60Hz
110VAC 50/60Hz
24V AC/DC
-15% / +10%
6 VA max
Class I (EN 60335-1)
IP65 (EN 60529)
M20x1,5 für Kabel Außendurchmesser 7 / 12 mm (EN 62444)
2,5 mm
2
max
MZ2, MZ3:
3 Nm
MZ210, MZ310: 10 Nm
MZ5:
5 Nm
MZ510:
10 Nm
MZ2-3: 15s, 30s, 60s, 120s (fest)
MZ5: von 7s bis zu 60s (einstellbar)
Spannung
Ohmsche Last
250VAC
1K 0,5W max (±2% linear)
Signal Typ
max. Überlast
Lastimpedanz
Signal Typ
max. Last
MZ_d_0718.doc
(Haltemoment 3 Nm)
(Haltemoment 5 Nm)
(Haltemoment 5 Nm)
(Haltemoment 5 Nm)
Lamp. Last
Indukt. Last
2A
0,3A
0-10V
0-20mA
24Vdc
25mA
9,9K
100
0-10V
10mA
Abb.4-2
Tab. 1
0,3A
4-20mA
25mA
100
4-20mA
350
4-15
