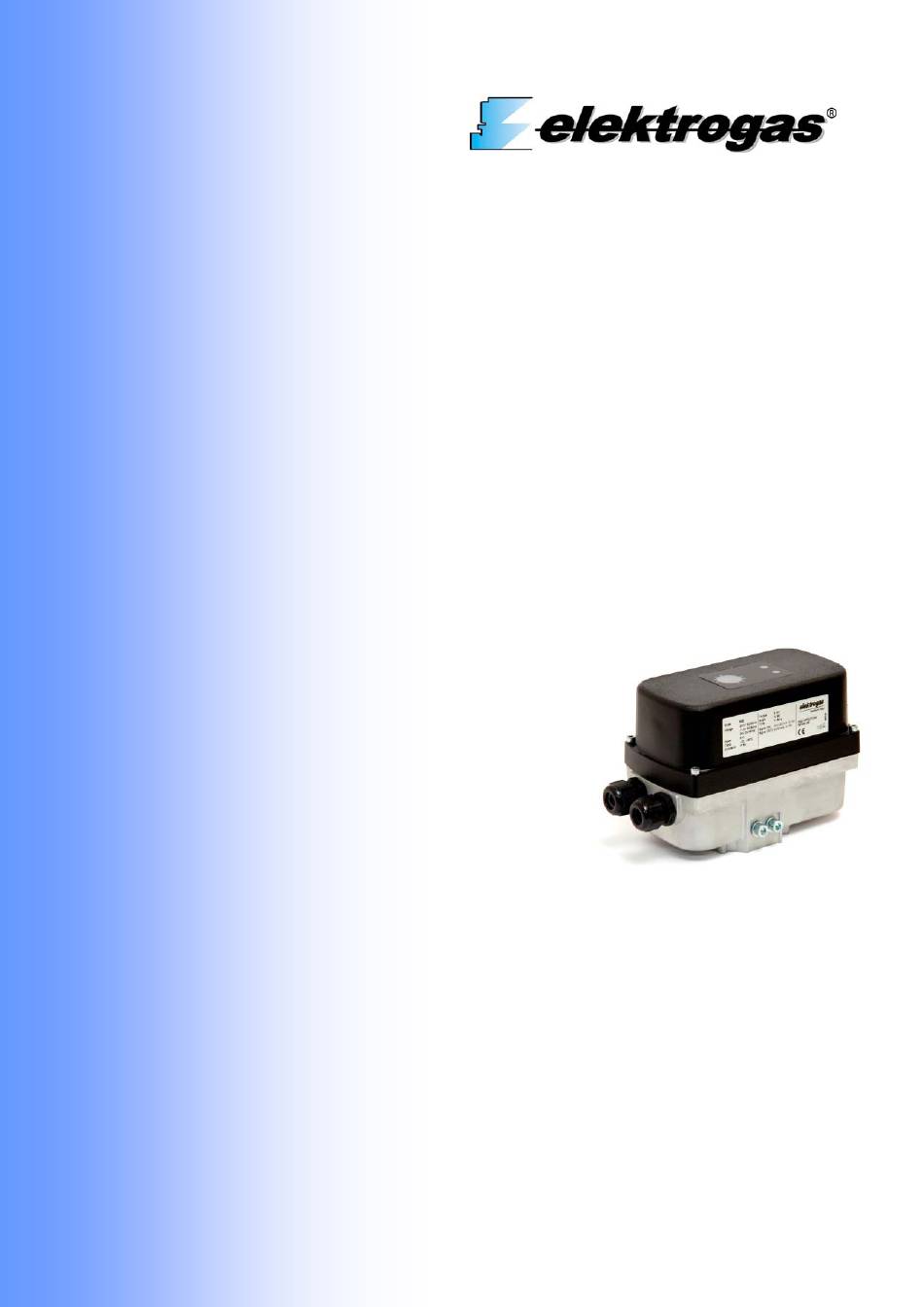

- Seite 1 Servomotor für Gasregelventile delta-elektrogas.com EE157 -07/18...
-
Seite 2: Inhaltsverzeichnis
ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 Servomotor Inhalt Beschreibung ............2 Eigenschaften ............2 Funktion und Anwendung ........3 Technische Daten ............ 4 Arbeitsweise MZ2, MZ3 ........... 5 Arbeitsweise MZ5 ............ 8 Produktinformation ..........14 Ex-geschützte Ausführung ........14 Normen und Zulassungen ........ -
Seite 3: Funktion Und Anwendung
ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 Funktion und Anwendung - Wenn der Verbrennungsprozess durch Verbrennungsluftmodulation reguliert wird, kann ein VF-Ventil mit Servomotor zusammen einer anderen manuell betätigten Drossel- klappe (erhältlich Skala Fixierschraube) zur Einstellung der Brenner-Volllast verwendet werden. VF..MZ Abb. -
Seite 4: Technische Daten
ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 Technische Daten Tab. 1 Servomotor Typ MZ2: 2-Punkt-Regelung mittels Schaltnocken MZ3: 3-Punkt-Regelung mittels Schaltnocken MZ5: Kontinuierliche Positionsregelung durch Analogsignal Äußere Abmessungen siehe Abb. 4 Gewicht 2 Kg Stellwinkel 0 / 90° Wiederholgenauigkeit ±0,25°... -
Seite 5: Arbeitsweise Mz2, Mz3
ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 Arbeitsweise MZ2, MZ3 Dieses Gerät ist für alle Anwendungen konzipiert, die eine Drehbewegung zwischen 0° und 90° erfordern. Die Ansteuerung erfolgt durch ein 3-Punkt- (MZ3) oder ein 2-Punkt-Schrittsignal (MZ2). In Inneren des kompakten Gehäuses befinden sich ein Synchron-Elektromotor, das Getriebe und eine elektronische Steuereinheit. -
Seite 6: Elektrische Anschlüsse
ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 Abb. 5-2 Elektrische Anschlüsse : Neutral : Steuerspannung zum Öffnen bei 2-Punkt-Regelung (MZ2) : Spannungsversorgung bei 2-Punkt-Regelung (MZ2) : Steuerspannung zum Schließen bei 3-Punkt-Regelung (MZ3) : Steuerspannung zum Öffnen bei 3-Punkt-Regelung (MZ3) : Steuerspannung für manuelle Regelung (öffnen/schließen) : Ausgangssignal für maximale Position... -
Seite 7: Automatikbetrieb
ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 Einstellen der MIN und MAX Positionen Werkseitig ist die Minimalposition auf 0° und die Maximalposition auf 90° eingestellt. Andere Positionen können mit den Schaltnocken C1 und C2 eingestellt werden. Bei Einbau des Potentiometers die Grenzen von 0° -90° nicht überschreiten. -
Seite 8: Arbeitsweise Mz5
ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 Arbeitsweise MZ5 Dieses Gerät ist für alle Anwendungen konzipiert, die eine präzise Drehbewegung zwischen 0° und 90° erfordern. Im Inneren des kompakten Gehäuses befinden sich ein Gleichstrommotor, das Getriebe und eine elektronische Steuereinheit mit einem 16-Bit-Mikrocontroller. -
Seite 9: Anschlüsse
ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 Öffnen (B2) LED1 Automatik/ Manuell (S1) Schließen (B1) Abb.6-2 Anschlüsse (1,2) : Hauptstromversorgung des Geräts von 110 V AC bis 230 V AC. (3,4,5) : durch Schaltnocke C1 betätigte Kontakte zur Überwachung von Zwischenstellungen. - Seite 10 ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 Einstellung der MIN- und MAX-Positionen: Im manuellen Modus können Sie die aktuelle Position als MIN (MAX) speichern, indem Sie die Taste B4 (B3) länger als 3 Sekunden drücken (kürzeres Drücken hat keine Wirkung). Wenn die Position gespeichert wurde, dann leuchtet LED3 dauerhaft und die Taste kann losgelassen werden.
- Seite 11 ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 3-Punkt-Regelung Der Servomotor MZ5 kann mittels zwei externer Relais (potentialfreie Kontakte), die mit zwei Widerständen gekoppelt sind, als 3-Punkt-Regler arbeiten, die entsprechende DIP-Schalter- konfiguration erfolgt gemäß "DIP-Tabelle". Eine Haupt-Stromversorgung muss ebenfalls vorhanden sein.
- Seite 12 ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 DIP Tabelle = Schalterstellung Analoges Eingangssignal 9 10 0-10V 0-20mA 9 10 4-20mA 9 10 Analoges Ausgangssignal 0-10V 9 10 4-20mA 9 10 ...
-
Seite 13: Betriebszustände
ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 Betriebszustände Normalbetrieb Tab.2 Status LED3 Warn LED2 Status-Beschreibung GRÜN Schnell blinkend Automatikbetrieb Langsam blinkend Manueller Betrieb Leuchtet permanent Speicherung der MIN und MAX Positionen nach (Manueller Betrieb) Positionsspeicherung Leuchtet permanent Laufzeiteinstellung wenn Tasten (Manueller Betrieb) gedrückt werden... -
Seite 14: Produktinformation
ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 Produktinformation Tab.4 MZ2-3 Model = 2-Punkt Regler (3 Nm) = 3-Punkt Regler (3 Nm) = Analog-Regler (5 Nm) MZ210 = 2-Punkt Regler (10 Nm) MZ310 = 3-Punkt Regler (10 Nm) MZ510 = Analog-Regler (10 Nm) ... -
Seite 15: Ex-Geschützte Ausführung
ELEKTROGAS – Technisches Datenblatt EE157 - 07/18 Ex-geschützte Ausführung Der Servomotor ist in Ex-geschützter Ausführung für den Einsatz in Zone 2 und 22 gemäß Richtlinie 2014/34 / EU (ATEX) lieferbar: Kategorie II 3G, II 3D Schutzart Ex nR IIA T4 Gc X (schwadensicheres Gehäuse) Ex tc IIIC T135°C Dc X...
