Der Stromschaltkreis der CPU-Kernspannung muß geprüft werden, um die Systemstabilität für
Hochgeschwindigkeits-CPUs (wie z. B. den neuen Pentium III oder beim Übertakten) zu
gewährleisten. Eine typische CPU-Kernspannung ist 2.0V, daher sollte ein gutes Design die
Spannung zwischen 1.860V und 2.140V ansiedeln. Das heißt, der Transient muß unter 280mV

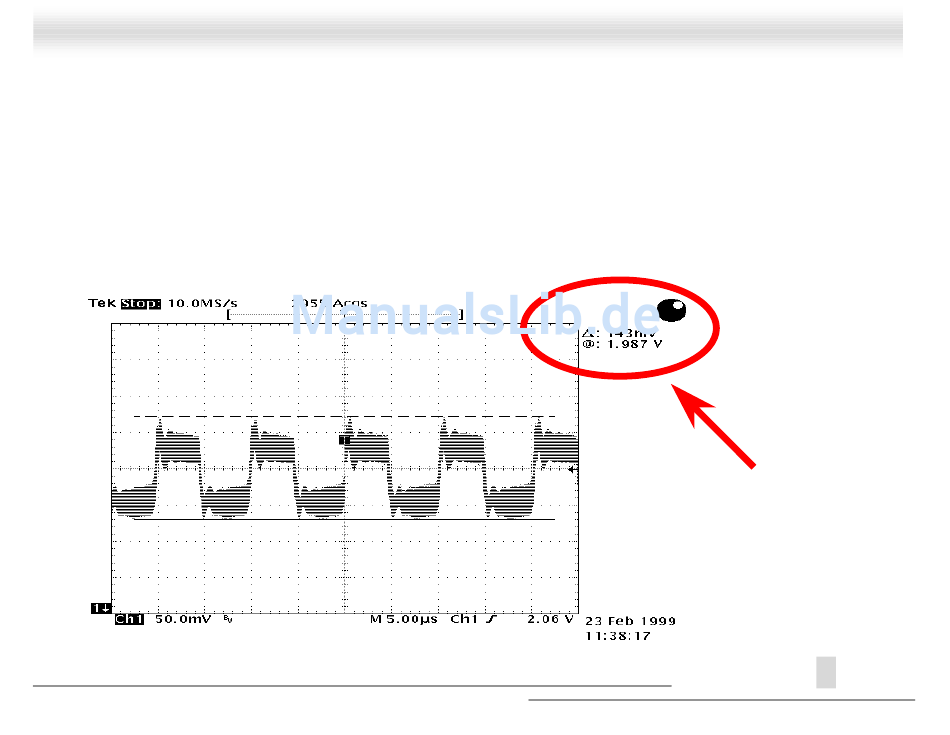

liegen. Hier unten sehen Sie nun ein Timingdiagramm, erfasst von einem Digital Storage Scope,
das anzeigt, daß der Spannungstransient nur 143mv beträgt, selbst wenn ein Maximalstrom von
18A angewandt wird.
