Verwandte Anleitungen für AOpen AK75
Inhaltszusammenfassung für AOpen AK75
-

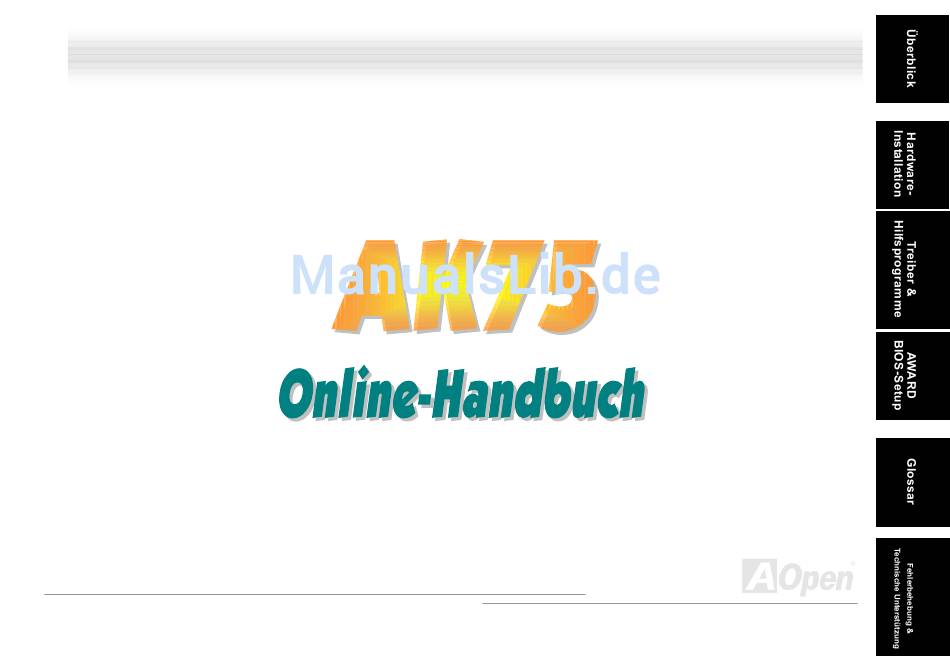

Seite 1: Ak75
AK75 Dokumentnummer: AK75-OL-G0205A... -
Seite 2: Inhaltsverzeichnis
AK75 ......................................1 Inhalt......................................2 Wichtige Anmerkungen ................................8 Bevor Sie beginnen................................... 9 Überblick....................................10 Technische Höhepunkte................................11 Schnellinstallation ................................... 15 Layout des Motherboards ............................... 16 Blockdiagramm ..................................17 Hardware-Installation................................18 Über “optional” and “upgrade-optional”… ..........................19 JP14 zum Löschen des CMOS ............................... 20 CPU-Installation.................................. - Seite 3 ATX-Netzanschluss................................. 31 Automatische Wiederaufnahme des Netzstroms ........................31 IDE- und Floppy-Anschluss..............................32 S/PDIF (Sony/Philips Digital Interface)-Anschluss........................34 IrDA-Anschluss ..................................35 AGP (Accelerated Graphic Port)-Erweiterungssteckplatz ......................36 WOM (Nullspannungs-Weckfunktion für Modem)-Anschluss....................37 WOM durch externes Modem ..............................38 WOL (Wake on LAN) ................................40 CNR (Communication and Network Riser)-Erweiterungssteckplatz..................
- Seite 4 Hardwareüberwachung................................52 Rücksetzbare Sicherung ................................. 53 2200µF Low ESR-Kondensatoren............................54 Layout (Frequency Isolation Wall)............................55 Kühlblech aus reinem Aluminium ............................56 Treiber und Hilfsprogramme ...............................57 Bonus-CD mit Autorun-Menü ..............................58 Installation des Onboard-Soundtreibers ..........................59 Installation des SiS AGP-Treibers ............................60 Installation der Hardware Monitoring Utility ..........................
- Seite 5 AC97 ...................................... 78 ACPI (Advanced Configuration & Power Interface) ......................... 78 AGP (Accelerated Graphic Port) ............................. 78 AMR (Audio/Modem Riser) ..............................79 AOpen Bonus-CD ................................... 79 APM (Advanced Power Management) ............................ 79 ATA (AT Attachment) ................................79 ATA/66 ....................................79 ATA/100 ....................................
- Seite 6 EEPROM (Electronic Erasable Programmable ROM) ......................83 EPROM (Erasable Programmable ROM) ..........................83 EV6 Bus....................................83 FCC DoC (Declaration of Conformity) ............................. 83 FC-PGA (Flip Chip-Pin Grid Array)............................84 Flash ROM ..................................... 84 FSB (Front Side Bus) Clock ..............................84 C Bus ....................................
- Seite 7 RIMM (Rambus Inline Memory Module) ..........................87 SDRAM (Synchronous DRAM) ............................... 88 Shadow E PROM ................................... 88 SIMM (Single In Line Memory Module) ........................... 88 SMBus (System Management Bus) ............................88 SPD (Serial Presence Detect)..............................89 Ultra DMA ....................................89 USB (Universal Serial Bus) ..............................
-
Seite 8: Wichtige Anmerkungen
Verantwortung für Fehler oder Ungenauigkeiten in diesem Handbuch, einschließlich der darin beschriebenen Software. Diese Dokumentation ist durch Kopierschutzgesetze geschützt. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung der AOpen Corporation in keiner Form oder auf irgendeine Weise in einer Datenbank oder einem Datenaufrufsystem gespeichert werden. -
Seite 9: Bevor Sie Beginnen
Dieses Online-Handbuch erläutert Ihnen die Installation dieses Produkts. Alle nützlichen Informationen werden in den folgenden Kapiteln beschrieben. Bewahren Sie sich dieses Handbuch für zukünftige Upgrades oder Änderungen der Systemkonfiguration auf. Dieses Online-Handbuch ist im PDF-Format gespeichert. Wir empfehlen Ihnen, Adobe Acrobat Reader 4.0 zu verwenden, um das Handbuch Online zu lesen. -
Seite 10: Überblick
462-Prozessoren der Athlon™ XP & Athlon™ & Duron™-Serie sowie 200/266MHz EV6-System-Bustakt unterstützen. Dieses Motherboard verfügt über einen AGP-Steckplatz und unterstützt die AGP-Modi 1X/2X/4X sowie „Pipelined Spilt-Transaction Long Burst-Transfer“ bis zu 1056 MB/Sek. Durch den Breitband- 200/266MB/Sek. 8-Bit Multi-threaded Host Controller können Sie mit dem AK75 DDR266(PC2100) DDR333(PC2700) DDR SDRAM für eine maximale Speichergröße von 3GB verwenden. -
Seite 11: Technische Höhepunkte
(AGP)-Spezifikation befindet sich auf dem neuesten Niveau der Grafikanzeige und -geschwindigkeit. AGP Pro-Grafikkarten unterstützen Datentransferraten 1056MB/Sek. AK75-Motherboard verfügt über einen AGP-Erweiterungssteckplatz für eine Bus Mastering-AGP-Grafikkarte. Für AD- und SBA-Signale kann AK75 den 1X/2X/4X-Modus unterstützen. Alle sechs PCI-Steckplätze sind Master PCI-Steckplätze mit Schiedsverfahren und Dekodierung für alle integrierten Funktionen und LPC-Busse. -
Seite 12: Sechs Usb-Ports
Speicher Der SIS 745-Chipsatz des AK75 unterstützt Double-Data-Rate (DDR) SDRAM. Das DDR SDRAM-Interface ermöglicht zwischen SDRAM und den Datenpuffern “Zero Wait State Bursting” mit 33/66/100 MHz. Die sechs DDR SDRAM-Speicherbänke können aus einer beliebigen Kombination von 16M/64M/128M/256M/512M/1GB DDR SDRAMs für maximal 3GB zusammengestellt werden. -
Seite 13: Hardwareüberwachung
FSB-CPU-Frequenz von 100~200 MHz in 1MHz-Schritten einstellen und Ihr System auf maximale Leistungsfähigkeit einstellen. Watch Dog Timer Dieses Motherboard verfügt über die AOpen-Funktion “Watch Dog Timer”, die das System nach einem gescheiterten Übertaktungsversuch innerhalb von 4.8 automatisch zurücksetzt. Energieverwaltung /Plug and Play Die Energieverwaltungsfunktion dieses Motherboards entspricht den Energiespar-Standards des Energy Star-Programms der U.S. - Seite 14 Super Multi-I/O Dieses Motherboard verfügt über zwei serielle, UART-kompatible Hochgeschwindigkeits-Schnittstellen und eine parallele Schnittstelle mit EPP- und ECP-Kompatibilität. UART kann zum Schaffen einer kabellosen Verbindung auch über die COM1-Schnittstelle mit dem Infrarot-Modul verbunden werden.
-
Seite 15: Schnellinstallation
Auf dieser Seite finden Sie einen schnellen Überblick über die Installation Ihres Systems. Folgen Sie jedem Schritt. Installation von CPU und Lüfter Installation von Systemspeicher (DIMM) Anschluss des Frontplattenkabels Anschluss des IDE- und Floppykabels Anschluss des ATX-Netzkabels Anschluss der rückwärtigen Kabel Anschalten des Systems und Laden des BIOS-Setups Einstellung der CPU-Frequenz Neustart des Systems... -
Seite 16: Layout Des Motherboards
Layout des Motherboards Frontplatten-Audioanschluss CD-IN AC’97 CODEC PC99-farbkodiertes Feld auf der S/PDIF-Anschluss Rückseite MODEM-CN AUX-IN Rücksetzbare Sicherung 32-Bit PCI-Erweiterungssteckplatz x6 JP28 Weckfunktion für Tastatur/Maus ATX-Netzanschluss CNR-Erweiterungssteckplatz FAN2-Anschluss 2200μF Low ESR-Kondensatoren AGP 4x-Erweiterungssteckplatz WOL (Wake on LAN)- Anschluss 462-Pin CPU-Sockel mit autom. WOM (Wake on Modem)- Spannungs- und Frequenzerkennung für Anschluss... -
Seite 17: Blockdiagramm
DDR333 (DIMMx2, bis zu 2GB) DDR266 (DIMMx3, bis zu 3GB) 32-Bit PCI-Steckplatz x6 DIMM-Steckplatz x3 Socket 462 200/266MHz PCI-Bus System-Bus AthlonXP/Athlon/Duron 33/66100 Primärer SIS 745 Kanal IDE-Laufwerk x4 Sekundärer Kanal AGP 1X/2X/4X- Steckplatz 2Mbit Flash EEPROM 1. USB-Port RealTek ALC201 AC97 CODEC 2. -
Seite 18: Hardware-Installation
H H H H a a a a r r r r d d d d w w w w a a a a r r r r e e e e - - - - I I I I n n n n s s s s t t t t... -
Seite 19: Über "Optional" And "Upgrade-Optional
Beim Lesen dieses Online-Handbuchs und beim Zusammenbauen Ihres Computersystems wird Ihnen auffallen, dass einige Funktion mit “optional” oder “upgrade-optional” bezeichnet werden. Trotz aller leistungsstarken Funktionen der AOpen-Motherboards sind nicht alle Funktionen für jeden Anwender von Nutzen. Aus diesem Grund können Sie einige optionale Hauptfunktionen selbst auswählen und auch selbst erweitern. -
Seite 20: Jp14 Zum Löschen Des Cmos
ö ö Sie können das CMOS löschen, um die Voreinstellungen des Systems wiederherzustellen. Gehen Sie zum Löschen des CMOS wie folgt vor: Schalten Sie das System ab und trennen das Netzkabel vom Stromnetz. Trennen Sie das ATX-Netzkabel vom Anschluss PWR2. Finden Sie JP14 und schließen die Pins 2 und 3 für einige Sekunden kurz. -
Seite 21: Cpu-Installation
® Dieses Motherboard unterstützt AMD Athlon und Duron Socket 462-CPUs. Passen Sie bei der CPU-Ausrichtung auf, wenn Sie die CPU in den Sockel stecken. 2. Finden Sie Pin 1 des Sockels und suchen auf dem oberen CPU-Interface Ziehen Sie den CPU-Sockelhebel nach nach einem schwarzen Punkt. - Seite 22 Drücken CPU-Sockelhebel Beendigung der CPU-Installation nach unten. CPU-Schnittkante Anmerkung: Wenn CPU-Sockels und die Schnittkante nicht korrekt aneinander ausrichten, kann die CPU beschädigt werden. Anmerkung: Ihre CPU sieht eventuell anders aus als die hier abgebildete..
-
Seite 23: Jp21 - Fsb/Pci-Taktrate
Dieser Jumper wird zur Spezifizierung des Verhältnisses zwischen PCI- und FSB-Takt verwendet. Sollten Sie nicht übertakten, empfehlen wir Ihnen, die Voreinstellung beizubehalten. Dieses Motherboard bietet die für Übertakter sehr nützliche Funktion “1MHz Stepping Adjustment”, durch die Sie die CPU-FSB-Frequenz über das BIOS-Setup einstellen können. Der Einstellungsbereich hat abhängend vom CPU-Typ zwei auswählbare Ebenen: 100~129 MHZ (FSB=100, z.B. -
Seite 24: Jumperloses Cpu-Design
CPU VID-Signal und SMbus Taktgenerator bieten automatische Erkennung der CPU-Spannung und erlauben Ihnen die Einstellung der CPU-Frequenz durch das BIOS-Setup, wobei keine Jumper oder Schalter verwendet werden müssen. Die Nachteile jumperlosen Pentium-Designs wurden beseitigt. Eine falsche Erkennung der CPU-Spannung kann nicht auftreten. BIOS- Takt- generator... - Seite 25 Dieses Motherboard unterstützt die CPU VID-Funktion. Die CPU-Kernspannung wird automatisch erkannt. BIOS Setup > Frequency/Voltage Control > CPU Clock Setting Dieses Motherboard wurde ohne CPU-Jumper entwickelt. Sie können die CPU-Frequenz im BIOS einstellen. Die Einstellung von Jumpern oder Schaltern ist nicht notwendig. Kernfrequenz = CPU Bus-Takt *4* CPU-Rate PCI-Takt = CPU FSB-Takt /Taktrate AGP-Takt = PCI-Takt x 2...
- Seite 26 CPU-Kernfrequenz EV6 Bustakt Rate Athlon 1G 1GHz 200MHz 10.0x Athlon 1.1G 1.1GHz 200MHz 11.0x Athlon 1.2G 1.2GHz 200MHz 12.0x Athlon 1.3G 1.3GHz 200MHz 13.0x Athlon 1G 1GHz 266MHz 7.5x Athlon 1.13G 1.13GHz 266MHz 8.5x Athlon 1.2G 1.2GHz 266MHz 9.0x Athlon 1.33G 1.33GHz 266MHz 10.0x...
-
Seite 27: Anschluss Für Cpu- Und Gehäuselüfter (Mit H/W-Überwachung)
ü ä ü Ü ü ä ü Ü Stecken Sie das CPU-Lüfterkabel in den 3-Pin-Anschluss CPU FAN. Wenn Ihr System über einen Gehäuselüfter verfügt, können Sie es auch in die Anschlüsse System Fan (FAN2) oder AUX Fan (FAN3). FAN2-Anschluss +12V SENSOR CPU FAN-Anschluss +12V... -
Seite 28: Dimm-Steckplätze
ä ä In den drei 184-Pin-DDR DIMM-Steckplätzen dieses Motherboards können Sie PC2100- oder PC2700-Speicher für bis zu 2 GB installieren. Das Motherboard unterstützt ECC und Non-ECC DDR SDRAMs, die jedoch nicht beide auf DIMMs installiert werden können, da Sie die Speichersteckplätze oder die SDRAMs ansonsten schwer beschädigen könnten. - Seite 29 Bitte gehen Sie zur Installation eines Speichermoduls wie folgt vor: Vergewissern Sie sich, dass das DIMM wie abgebildet mit den Pins nach unten zeigt. 40 Pins 52 Pins Setzen Sie das Modul mit beiden Händen gerade in den DIMM-Steckplatz ein. Drücken Sie das DIMM fest nach unten, bis es sicher im Steckplatz sitzt.
-
Seite 30: Frontplattenanschlüsse
ü ü Verbinden Sie die Anschlüsse für das Netz-LED, EMPI, die Lautsprecher, den Netz- und Resetschalter mit den entsprechenden Pins. Wenn Sie im BIOS das Menüelement “Suspend Mode” aktivieren, blinken ACPI- & Netz-LED, während sich das System im Suspend-Modus befindet. Finden Sie das Power-Switch-Kabel Ihres ATX-Gehäuses. -
Seite 31: Atx-Netzanschluss
Das ATX-Netzteil verwendet, wie unten abgebildet, einen 20-Pin-Anschluss. Vergewissern Sie sich, dass Sie ihn in die richtige Richtung einsetzen. PS-ON -12V +3.3V +12V +3.3V 5VSB +3.3V PO-OK Ein herkömmliches ATX-System sollte im Power-Off-Zustand bleiben, wenn der Netzstrom nach einem Stromausfall wiederhergestellt wird. Dieses Design ist unpraktisch für Netzwerkserver oder Workstations ohne UPS. -
Seite 32: Ide- Und Floppy-Anschluss
Verbinden Sie das 34-polige Floppykabel und das 40-polige IDE-Kabel mit dem Floppyanschluss FDC und dem IDE-Anschluss. Achten Sie auf die Ausrichtung von Pin 1. Falsche Ausrichtung kann zu Systembeschädigung führen. Primary Primary Master Slave (2.) (1.) IDE 1 (Primär) IDE 2 (Sekundär) Pin 1 Secondary Secondary... - Seite 33 IDE1 wird auch primärer Kanal und IDE2 sekundärer Kanal genannt. Jeder Kanal unterstützt zwei IDE-Geräte; insgesamt also Geräte. Um zusammenarbeiten zu können, müssen die beiden Geräte auf jedem Kanal auf Master- bzw. Slave-Modus gestellt werden. Beide können auf Festplatte oder CDROM eingestellt werden. Die Einstellung als Master- oder Slave-Modus hängt vom Jumper Ihres IDE-Geräts ab, schauen Sie also bitte im Handbuch Ihrer Festplatte bzw.
-
Seite 34: S/Pdif (Sony/Philips Digital Interface)-Anschluss
S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das durch optische Fasern beeindruckende Soundqualität bietet. Außerdem bietet es digitale Audioqualität anstatt analoger. Normalerweise gibt es wie gezeigt zwei S/PDIF-Ausgänge: Einen für den RCA-Anschluss (der von den meisten Audiogeräten verwendet wird) und einen für den optischen Anschluss (mit besserer Audioqualität). -
Seite 35: Irda-Anschluss
Der IrDA-Anschluss kann für die Unterstützung drahtloser Infrarotmodule konfiguriert werden. Mit diesem Modul und Anwendungssoftware wie z. B. Laplink oder Windows 95 PC-Direkt-Verbindung können Sie Dateien auf oder von Laptops, Notebooks, PDA-Geräten und Druckern übertragen. Dieser Anschluss unterstützt HPSIR (115.2Kbps, 2 Meter) und ASK-IR (56Kbps). Installieren Sie das Infrarotmodul am IrDA-Anschluss und aktivieren die Infrarotfunktion im BIOS-Setup, UART Mode. -
Seite 36: Agp (Accelerated Graphic Port)-Erweiterungssteckplatz
Das AK75 verfügt über einen 4X (AGP Pro)-Steckplatz. Das AGP 2x4x ist ein Bus-Interface, das für leistungsfähige 3D-Grafiken entworfen wurde. AGP unterstützt nur Memory Read/Write-Betrieb und gleichwertigen “Single-Master zu Single-Slave”-Betrieb. AGP nutzt sowohl die steigende als auch fallende Kante des 66MHz-Takts; die Datentransferrate für AGP 2x ist 66MHz x 4 Bytes x 2 = 528MB/Sek. -
Seite 37: Wom (Nullspannungs-Weckfunktion Für Modem)-Anschluss
ü ü Dieses Motherboard verwendet besondere Schaltkreise zur Unterstützung der Funktion „Wake On Modem“ für interne Modemkarten und externe Modems. Da interne Modemkarten keinen Strom verbrauchen, wenn der Systemstrom ausgeschaltet ist, empfehlen wir die Verwendung eines internen Modems. Zum Anschluss eines internen Modems müssen Sie das 4-polige Kabel des RING-Anschlusses der Modemkarte mit dem WOM-Anschluss auf dem Motherboard verbinden. -
Seite 38: Wom Durch Externes Modem
Der Suspend-Modus in herkömmlichen Green-PCs schaltet das Systemnetzteil nicht ab, sondern schaltet über das externe Modem die COM-Schnittstelle des Motherboards um und kehrt zum aktiven Zustand zurück Serielle Schnittstelle (Modem) Pin 1 Serielle Schnittstelle (Motherboard) Anmerkung: Diese Abbildung dient nur als Beispiel und kann sich von Ihrem Motherboard unterscheiden. - Seite 39 Mit Hilfe der ATX Soft Power On/Off-Funktion können Sie Ihr System komplett abschalten und wieder aufwecken, um automatisch einen Telefonanruf zu beantworten oder Faxmeldungen zu schicken bzw. zu empfangen. Sie können erkennen, ob Ihr System im echten Power-Off-Modus ist, indem Sie prüfen, ob der Lüfter Ihres Netzteils ausgeschaltet ist. Sowohl externe Modems als auch interne Modemkarten unterstützen die Weckfunktion für Modems.
-
Seite 40: Wol (Wake On Lan)
Diese Funktion ähnelt sehr der Funktion „Wake On Modem“, läuft aber über ein lokales Netzwerk. Zur Verwendung der Funktion „Wake On LAN“ benötigen Sie eine Netzwerkkarte mit einem Chipsatz, der diese Eigenschaft unterstützt. Außerdem müssen Sie die LAN-Karte über ein Kabel mit dem WOL-Anschluss des Motherboards verbinden. Die Systemidentifikations-Informationen (vermutlich die IP-Adresse) sind auf der Netzwerkkarte gespeichert. - Seite 41 WOL-Anschluss (Ethernet-Karte) WOL-Anschluss (Motherboard) Anmerkung: Diese Abbildung dient nur als Beispiel und kann sich von Ihrem Motherboard unterscheiden.
-
Seite 42: Cnr (Communication And Network Riser)-Erweiterungssteckplatz
ist eine Riser-Karten-Spezifikation zur Ersetzung von AMR AMR (Audio/Modem Riser). Sie unterstützt V.90-Analogmodems, Multikanal-Audio und auf Telefonleitungen basierende Netzwerke. Durch die allmähliche Erhöhung der CPU-Leistungsfähigkeiten können Digitalverarbeitungsaufgaben zum Sparen von CPU-Leistung im Hauptchipsatz ausgeführt werden. Der analoge Konversionsschaltkreis (CODEC) benötigt ein unterschiedliches und separates Schaltkreisdesign, welches auf die CNR-Karte gelegt wurde. Dieses Motherboard verfügt über Onboard-CODEC-Sound (kann durch JP12 deaktiviert werden), reserviert jedoch eine CMR-Steckplatz für eine optionale Zusatzkarte. -
Seite 43: Pc99 - Farbkodiertes Feld Auf Der Rückseite
– ü – ü Die integrierten I/O-Geräte sind PS/2-Tastatur, PS/2-Maus, die seriellen Schnittstellen COM1/COM2, Drucker, die sechs USB-Ports sowie der AC97 Sound-Port und der Game-Port. Der Sichtwinkel der hier gezeigten Zeichnung ist vom Feld auf der Rückseite des Gehäuses aus. SPP/EPP/ECP MIDI/Game Port PS/2-... -
Seite 44: Unterstützung Für Sechs Usb-Ports
ü ü ü ü Dieses Motherboard unterstützt zum Anschluss von USB-Geräten wie Mäusen, Tastaturen, Modems, Druckern usw. bis zu sechs USB-Ports. Zwei davon befinden sich im farbkodierten Feld auf der Rückseite. Mit geeigneten Kabeln können Sie die anderen USB-Header mit USB-Ports an der Rück- oder Vorderseite des Gehäuses verbinden. Pin 1 USBPWR0 USBPWR0... -
Seite 45: Chassis Intrusion-Anschluss
Der Header “CASE OPEN” bietet eine Chassis Intrusion-Überwachungsfunktion. Zur Benutzung dieser Funktion müssen Sie diesen Header mit einem Sensor im Gehäuse verbinden und die Funktion im BIOS aktivieren. Danach wird der Sensor durch Lichteinfall oder Öffnung des Gehäuses aktiviert und warnt Sie über die Systemlautsprecher. Bitte beachten Sie, dass diese nützliche Funktion nur in Verbindung mit speziellen Gehäusen verwendet werden kann. -
Seite 46: Cd-Audioanschluss
Über diesen Anschluss können Sie das CD Audio-Kabel des CDROM- oder DVD-Laufwerks mit dem Onboard-Soundschaltkreis verbinden. -
Seite 47: Modem-Audio-Anschluss
Über diesen Anschluss können Sie das Mono In/ Mic Out-Kabels des internen Modems mit dem Onboard-Soundschaltkreis verbinden. Die Pins 1-2 sind „Mono In“, die Pins 3-4 sind „Mic Out“. Bitte beachten Sie, dass es noch keinen Standard für diese Art von Anschluss gibt und daher nur wenige interne Modemkarten diesen Anschluss verwenden. -
Seite 48: Aux-In-Anschluss
Über diesen Anschluss können Sie eine MPEG-Karte über das MPEG-Audiokabel mit dem Onboard-Soundschaltkreis verbinden. -
Seite 49: Frontplatten-Audioanschluss
Falls das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt, können Sie die Onboard-Audiofunktion über diesen Anschluss mit der Frontplatte verbinden. Entfernen Sie vor Anschluss des Kabels bitte die Jumperkappen 5-6 und 9-10 des Frontplatten-Audioanschlusses. Entfernen Sie diese gelbe Jumperkappe nicht, wenn Ihr Computergehäuse über keinen Frontplatten-Audioanschluss verfügt. -
Seite 50: Batterieloses Und Langlebiges Design
Dieses Motherboard verwendet Flash ROM und einen speziellen Schaltkreis, der es Ihnen ermöglicht, Ihre aktuellen CPU- und CMOS-Setupkonfigurationen auch ohne eine Batterie zu speichern. Der RTC (real time clock = Echtzeittakt) läuft weiter, solange das Netzkabel eingesteckt ist. Wenn Sie Ihre CMOS-Daten verlieren, brauchen Sie nur die CMOS-Konfigurationen vom Flash ROM zu laden, und das System wird wieder wie gewohnt arbeiten. -
Seite 51: Überspannungsschutz
Risiko, dass die CPU, der Speicher, die HDD oder die Zusatzkarten dieses Motherboards aufgrund von Komponentenfehlern, Bedienungsfehlern oder unbekannten Faktoren nicht korrekt funktionieren. AOpen kann nicht garantieren, dass die Schutzschaltkreise immer perfekt funktionieren. -
Seite 52: Hardwareüberwachung
Überwachungsfunktion kontinuierlich die Betriebsspannung, den Lüfterstatus und die CPU-Temperatur Ihres Systems. Sollten bei diesen Systemparametern Probleme auftreten, werden Sie durch den externen Lautsprecher oder den Summer des Motherboards (sofern vorhanden) gewarnt. Lüfter Lüftergeschwindigkeit AOpen H/W Erkennungs- Monitoring CPU-Temperatur Schaltkreis Utility... -
Seite 53: Rücksetzbare Sicherung
ü ü Herkömmliche Motherboards verfügen zur Vermeidung von Überspannungen und Kurzschlüssen über Sicherungen für Tastatur und USB-Ports. Diese Sicherungen sind auf das Motherboard gelötet und können im Falle des Durchbrennens (nachdem sie das Motherboard vor Schaden geschützt haben) nicht ersetzt werden. Das Motherboard bleibt funktionsuntüchtig. Mit teureren rücksetzbaren Sicherungen kann das Motherboard zurück auf Normalbetrieb gestellt werden, nachdem die Sicherung ihre Pflicht getan hat. -
Seite 54: 2200Μf Low Esr-Kondensatoren
Stabilität der CPU-Netzversorgung. Das Wissen um die richtige Lage dieser Kondensatoren ist weiteres Knowhow, welches Erfahrung und detaillierte Berechnungen erfordert. Das AK75 verfügt über 2200-Kondensatoren, die viel größer als herkömmliche Kondensatoren sind (1000μF und 1500μF) und dadurch für bessere Stabilität der CPU-Netzversorgung sorgen können. -
Seite 55: Layout (Frequency Isolation Wall)
Für Hochfrequenzbetrieb, besonders beim Übertakten, ist das Layout für stabile Arbeitsgänge von Chipsatz und wichtigste Faktor. Layout dieses Motherboards verwendet AOpens einzigartiges Design “Frequency Isolation Wall”. Diese Funktion trennt jeden kritischen Abschnitt des Motherboards in Bereiche auf, denen alle selben oder ähnlichen Frequenzbereich... -
Seite 56: Kühlblech Aus Reinem Aluminium
ü ü Das Abkühlen der CPU und des Chipsatzes ist wichtig für die Systemzuverlässigkeit. Aluminium-Kühlbleche bieten gerade beim Übertakten bessere Wärmeableitung. -
Seite 57: Aopen Bonus-Cd
Auf der AOpen Bonus-CD finden Sie Motherboardtreiber und Hilfsprogramme. Sie müssen sie nicht alle installieren, um Ihr System laden zu können. Nach beendeter Hardwareinstallation müssen Sie allerdings zuerst Ihr Betriebsystem installieren (wie z. B. Windows 98) bevor Sie Treiber oder Hilfsprogramme installieren können. -
Seite 58: Bonus-Cd Mit Autorun-Menü
ü ü Auf der Bonus-CD steht Ihnen das Autorun-Menü zur Verfügung. Wählen Sie das Hilfsprogramm, den Treiber und ein Modell aus. -
Seite 59: Installation Des Onboard-Soundtreibers
Dieses Motherboard verfügt über ein AC97 CODEC. Sie finden den Audiotreiber im Autorun-Menü der Bonus-CD. -
Seite 60: Installation Des Sis Agp-Treibers
Dieses Motherboard verfügt über einen AGP-Treiber. Sie finden den Audiotreiber im Autorun-Menü des Bonus-CD. -
Seite 61: Installation Der Hardware Monitoring Utility
Sie können das Hardwareüberwachungs-Hilfsprogramm zur Überwachung von CPU-Temperatur, Lüftern und der Systemspannung installieren. Die Hardwareüberwachungs-Funktion wird vom BIOS und dem Hilfsprogramm automatisch durchgeführt. Eine Hardware-Installation ist nicht erforderlich. -
Seite 62: Acpi Suspend To Hard Drive
ACPI „Suspend To Hard Drive“ wird vom Windows-Betriebssystem kontrolliert. Es speichert Ihre aktuelle Arbeit (Systemstatus, Speicher und Monitorbild) auf der Festplatte, worauf das System völlig ausgeschaltet werden kann. Beim nächsten Anschalten des Systems können Sie Ihre ursprüngliche Arbeit binnen weniger Sekunden direkt von der Festplatte wiederherstellen, ohne Windows erneut komplett laden zu müssen. -
Seite 63: Systemanforderungen
Systemanforderungen AOZVHDD.EXE 1.30b oder neuer. Config.sys und autoexec.bat löschen. Neuinstallation von Windows 98 auf einem neuen System 1. Führen Sie "Setup.exe /p j" zur Installation von Windows 98 aus. 2. Nach beendeter Installation von Windows 98 gehen Sie zu Systemsteuerung > Energieverwaltung. a. - Seite 64 5. Sie haben ACPI Suspend to-Hard Drive bereits ausgeführt. Klicken Sie "Start > Herunterfahren > Standby" und der Bildschirm wird sofort deaktiviert. Das System benötigt etwa 1 Minute um den Speicherinhalt auf der Festplatte zu speichern. Je größer die Speichergröße, umso länger dauert der Prozess.
-
Seite 65: Wechsel Von Apm Zu Acpi (Nur Windows 98)
Wechsel von APM zu ACPI (nur Windows 98) 1. Führen Sie "Regedit.exe" aus. a. Gehen Sie durch den folgenden Pfad: HKEY_LOCAL_MACHINE SOFTWARE MICROSOFT WINDOWS CURRENT VERSION DETECT b. Wählen "ADD Binary" und nennen es "ACPIOPTION". c. Rechtsklicken und wählen Sie „Ändern“. Fügen Sie "01" nach "0000" ein, um es in "0000 01" umzuwandeln. d. - Seite 66 HKEY_LOCAL_MACHINE SOFTWARE MICROSOFT WINDOWS CURRENT VERSION DETECT ACPI OPTION b. Rechtsklicken und wählen Sie "Ändern“. Fügen Sie "02" nach "0000" ein, um es in "0000 02" umzuwandeln. Tip: "02" means Windows 98 is ACPI acknowledged but the ACPI function is disabled. c.
-
Seite 67: Acpi Suspend To Ram (Str)
Dieses Motherboard unterstützt die Funktion ACPI „Suspend to RAM“. Beim nächsten Anschalten des Systems können Sie Ihre ursprüngliche Arbeit direkt vom SDRAM aus wiederherstellen, ohne Windows 98 erneut komplett laden zu müssen. „Suspend to SDRAM“ speichert Ihr aktuelle Arbeit im Systemspeicher ab. Dies ist zwar schneller als „Suspend to Hard Drive“, benötigt dafür aber im Gegensatz Stromversorgung durch das SDRAM. - Seite 68 Folgen Sie den unten genannten Schritten zur Ausführung von ACPI „Suspend to DRAM“: Systemanforderungen Ein ACPI-Betriebssystem wird benötigt. Momentan wird ACPI von allen Windows-Systeme außer Windows 95 und Windows NT unterstützt. ® Die Intel Chipset Software Installation Utility muss korrekt installiert worden sein. Prozeduren Ändern Sie die folgenden BIOS-Einstellungen: BIOS Setup >...
-
Seite 69: Award Bios
Unterstützung für Standardgeräte wie beispielsweise Festplattenlaufwerke, serielle- oder parallele Schnittstellen. Die meisten BIOS-Einstellungen des AK75 wurden von AOpens R&D-Technikerteam optimiert. Die Standardeinstellungen des BIOS können den Chipsatz (der das gesamte System kontrolliert) jedoch nicht komplett feinabstimmen. Deshalb soll Ihnen der Rest dieses Kapitels helfen, sich bei der Konfiguration Ihres Systems zurechtzufinden. -
Seite 70: Über Die Bios-Funktionsbeschreibungen
Ü … AOpen unternimmt große Anstrengungen, Anwendern die Bedienung von Computersystemen weiter zu erleichtern. Nun haben wir alle Funktionsbeschreibungen in das BIOS Flash ROM integriert. Wenn Sie eine BIOS-Funktion wählen, erscheint die Funktionsbeschreibung auf der rechten Seite des Bildschirms. Aus diesem Grund müssen Sie sich beim Verändern der BIOS-Einstellungen nicht auf dieses Handbuch beziehen. -
Seite 71: Benutzung Des Award™ Bios-Setup-Programms
“Bild↑” und “Bild↓” können Sie den jeweiligen Wert ändern. Drücken Sie auf die Taste „F1“, wird das Hilfemenü aufgerufen. Über die Taste „Esc“ können Sie das Award™ BIOS-Setup verlassen. Die folgende Tabelle gibt Ihnen genauere Informationen über die Tastaturbelegung beim Umgang mit dem Award BIOS. Bei allen AOpen-Produkten können Sie außerdem über die Taste “F3” die bevorzugte Sprachversion auswählen. Taste Beschreibung Bild ↑... - Seite 72 Taste Beschreibung Wiederherstellung der CMOS-Standardwerte. Laden der “Turbo-Settings” vom CMOS. Speichern der geänderten Einstellungen und Verlassen des Setup-Programms.
-
Seite 73: Zugang Zum Bios-Setup
Schalten Sie den Computer an, nach dem Sie alle Jumper eingestellt und alle Kabel korrekt angeschlossen haben. Rufen Sie das BIOS-Setup auf, indem Sie während des POST (Power-On Self Test) auf die Taste <Lösch> drücken. Wählen Sie "Load Setup Defaults" für die empfohlene Optimalleistung. -
Seite 74: Bios-Upgrade Unter Windows
Die unermüdliche Forschungsarbeit von AOpen hat wieder Früchte getragen ---- EZWinFlash. Um Anwendern die Bedienung zu vereinfachen, kombiniert EZWinFlash den binären BIOS-Code und das Flash-Modul. Sie müssen einfach auf die vom Internet heruntergeladene Utility klicken, die den Flash-Prozess dann automatisch durchführt. EZWinFlash erkennt Ihr Motherboard und überprüft die BIOS-Version, um mögliche Fehler zu vermeiden. - Seite 75 Im Folgenden sind die Schritte für das BIOS-Upgrade mit “EZWinFlash” aufgeführt: (schließen Sie vor dem Upgrade ALLE ANDEREN Anwendungen) 1. Laden Sie die neue, komprimierte BIOS-Upgrade-Datei von AOpens Webseite herunter. (http://www.aopen.com) 2. Entpacken Sie das heruntergeladene BIOS-Paket (WAK75102.ZIP) mit (http://www.winzip.com - für Windows-Umgebungen).
-
Seite 76: Übertakten
Als ein führender Hersteller in der Motherboardindustrie hat AOpen immer ein offenes Ohr für die Wünsche seiner Kunden und entwickelt Produkte die den Anforderungen unterschiedlicher Anwender entgegenkommen. Zuverlässigkeit, Kompatibilität, modernste Technologie und Benutzerfreundlichkeit sind unsere grundlegenden Ziele bei der Herstellung von Motherboards. Abgesehen von den oben genannten Designkriterien gibt es Poweruser, die immer nach Möglichkeiten suchen, ihre Systemleistung in neue Höhen zu treiben, indem sie ihre... -
Seite 77: Vga Und Hdd
VGA und HDD sind Schlüsselkomponenten fürs Übertakten. Für Ihre Referenz finden Sie in der folgenden Liste unsere erfolgreichen Übertaktungsversuche in unserem Labor. Bitte beachten Sie, dass AOpen keine Garantie für erneutes erfolgreiches Übertakten übernehmen kann. Bitte überprüfen Sie die Available Vendor List (AVL), die durch einen Link mit unserer Webseite verbunden ist. -
Seite 78: Glossar
Datentransferrate 66MHz x 4 Bytes x 2 = 528MB/S. AGP bewegt sich jetzt auf den 4-fach-Modus zu: 66MHz x 4 Bytes x 4 = 1056MB/S. AOpen ist die erste Firma, die von Oktober 1999 an 4-fach-AGP-Motherboards sowohl von AX6C (Intel 820) als auch MX64/AX64 (VIA... -
Seite 79: Amr (Audio/Modem Riser)
Der CODEC-Schaltkreis einer AC97 Sound/Modem-Lösung kann auf das Motherboard oder auf eine Riser-Karte (AMR-Karte) gelegt werden, die durch einen AMR-Anschluss mit dem Motherboard verbunden ist. Eine AOpen-Motherboards beigelegte CD, auf der Sie Motherboardtreiber, Acrobat Reader für PDF, ein Online-Handbuch und andere nützliche Hilfsprogramme finden. -
Seite 80: Ata (At Attachment)
ATA/100 ist eine neue IDE-Spezifikation, die sich noch in der Entwicklungsphase befindet. ATA/100 verwendet sowohl die ansteigende als auch die fallende Flanke wie ATA/66, aber die Zykluszeit ist auf 40ns reduziert. Die Transferrate ist (1/40ns) x 2 Bytes x 2 = 100MB/s. Um ATA/100 zu nutzen, brauchen Sie ein spezielles 80-drahtiges IDE-Kabel, das gleiche wie bei ATA/66. -
Seite 81: Cnr (Communication And Networking Riser)
Durch die CNR-Spezifikation wird es der PC-Industrie möglich, flexible und billigere Subsysteme anzubieten, die in einer Vielzahl von Internet-PCs Verwendung finden. Zu diesen Subsystemen gehören zum Beispiel Systeme aus den Bereichen LAN, Home Networking, DSL und USB. Auch kabellose Audio- und Modem-Subsysteme profitieren von der CNR-Spezifikation. Hierbei handelt es sich um eine offene Industriespezifikation, die von OEMs, Herstellern von IHV.Karten, Silikon-Produzenten und Microsoft unterstützt wird. -
Seite 82: Dimm (Dual In Line Memory Module)
Der DIMM-Steckplatz hat insgesamt 168 Pins und unterstützt 64-Bit-Daten. Er kann einzel- oder doppelseitig sein; die „Goldfinger“-Signale zu jeder Seite des PCB sind unterschiedlich, daher wird dies „Dual In Line“ genannt. Fast alle DIMMs bestehen aus SDRAM, welches bei 3.3V läuft. Beachten Sie, dass einige alte DIMMs aus FPM/EDO-Modulen bestehen und nur mit 5V laufen. Verwechseln Sie sie nicht mit SDRAM DIMM. -
Seite 83: Eeprom (Electronic Erasable Programmable Rom)
Auch E PROM genannt. Sowohl EEPROM als auch Flash ROM können mittels elektronischer Signale neu programmiert werden, aber die Interfacetechnologie ist anders, da EEPROM viel kleiner als Flash-ROM ist. AOpens Motherboards verwenden EEPROM für jumperlosen und batterielosen Betrieb. Herkömmliche Motherboards speichern den BIOS-Code im EPROM. EPROM kann nur mit ultraviolettem (UV) Licht gelöscht werden. Zum Aktualisieren des BIOS müssen Sie das EPROM vom Motherboard entfernen, seinen Inhalt mit ultraviolettem (UV) Licht löschen, es neu programmieren und dann wieder einsetzen. -
Seite 84: Fc-Pga (Flip Chip-Pin Grid Array)
Flash-Hilfsprogramms zu aktualisieren, doch dieser Vorgang macht es auch anfälliger für Virusinfektionen. Aufgrund von weiteren neuen Funktionen wurde die Größe des BIOS von 64KB auf 256KB (2MBit) erhöht. AOpen AX5T ist das erste Board, welches 256KB (2MBit) Flash ROM verwendet. Nun bewegt sich die Flash ROM-Größe auf den Motherboards AX6C (Intel 820) und MX3W (Intel 810) in Richtung 4MBit. -
Seite 85: Ieee 1394
IEEE 1394 ist ein kostengünstiges Digitalinterface, das von “Apple Computer” als Desktop-LAN kreiert und von der Arbeitsgruppe „IEEE 1394“ entwickelt wurde. Das IEEE 1394 kann Daten mit 100, 200 oder 400 MB/Sek. transportieren. Unter anderem ist es auch möglich, zwischen digitalen Fernsehgeräten eine Verbindung mit 200 MB/Sek. herzustellen. Serielles Busmanagement ermöglicht durch die Optimierung des Arbitration-Timings, der garantierten adäquaten Stromversorgung jedes Bus-Geräts, der Zuteilung von synchronen Kanal-Identifikationen und Fehlermeldungen umfassende Kontrolle bei der Konfiguration der seriellen Busschnittstelle. -
Seite 86: Pc100 Dimm
SDRAM DIMM, welches 100MHz CPU FSB-Bustakt unterstützt. SDRAM DIMM, welches 133MHz CPU FSB-Bustakt unterstützt. Basierend auf der FSB-Frequenz hat DDR DRAM zwei Arbeitsfrequenzen bei 200MHz und 266MHz. Da der DDR DRAM-Datenbus mit 64-Bit läuft, wird eine Datentransfer-Bandbreite von bis zu 200x64/8=1600MB/s bzw. 266x64/8=2100MB/s ermöglicht. Demzufolge arbeitet PC-1600 DDR DRAM mit einer FSB-Frequenz von 100MHz und PC-2100 DDR DRAM mit einer FSB-Frequenz von 133MHz. -
Seite 87: Pnp (Plug And Play)
Die PnP-Spezifikation ist ein Standard-Registerinterface für BIOS und Betriebsysteme (wie z. B. Windows 95). BIOS und Betriebsystem verwenden diese Register, um Systemressourcen zu konfigurieren und Konflikte zu vermeiden. Der IRQ/DMA/Speicher wird vom PnP-BIOS oder Betriebsystem automatisch zugewiesen. Heutzutage sind fast alle PCI-Karten und die meisten ISA-Karten PnP-kompatibel. Der BIOS-Selbsttest nach dem Anschalten, manchmal der erste oder zweite Bildschirm, der während des Systemladens auf Ihrem Monitor erscheint. -
Seite 88: Sdram (Synchronous Dram)
Taktsignale). SDRAM verwendet ähnlich wie PBSRAM Burst-Modustransfers. SDRAM, das bei 3.3V arbeitet, gibt es als 64-Bit, 168-polige DIMM-Speichermodule. AOpen ist der erste Hersteller, der Dual-SDRAM DIMMs Onboard (AP5V) unterstützt (seit 1. Quartal 1996). Ein Speicherbereich im Flash-ROM zur Simulation des E PROM-Betriebs. -
Seite 89: Spd (Serial Presence Detect)
SPD ist ein kleines ROM- oder EEPROM-Gerät auf DIMM- oder RIMM-Modulen. SPD speichert Speichermodul-Information wie z. B. DRAM-Timing und Chip-Parameter. SPD kann vom BIOS eingesetzt werden, um über das beste Timing für dieses DIMM oder RIMM zu entscheiden. Ultra DMA (genauer: Ultra DMA/33) ist ein Protokoll für den Datentransfer von einem Festplattenlaufwerk über den Datenpfad (-bus) des Computers zum “Random Access Memory”... -
Seite 90: Usb (Universal Serial Bus)
USB ist ein serieller 4-Pin-Peripheriebus, der Peripheriegeräte niedriger/mittlerer Geschwindigkeit (unter 10MBit/s) wie z. B. Tastatur, Maus, Joystick, Scanner, Drucker und Modem kaskadieren kann. Mit USB kann der traditionelle Kabelsalat vom Feld auf der Rückseite Ihres PC ausgejätet werden. NECs Virtual Channel Memory (VCM) ist eine neue DRAM-Kern-Architektur, durch die die Multimedia-Leistungsfähigkeit des Systems drastisch verbessert wird. -
Seite 91: Jumpereinstellungen
F F F F e e e e h h h h l l l l e e e e r r r r b b b b e e e e h h h h e e e e b b b b u u u u n n n n... - Seite 92 Weiter Installieren Sie die VGA-Karte und schließen dann Monitor und Tastatur an. Schalten Sie den Strom an Nein und prüfen, ob Netzteil und CPU-Lüfter korrekt arbeiten. Das Problem liegt wahrscheinlich am Netzteil oder an einem Versagen des Weiter Motherboards. Bitte wenden Sie sich an Ihren Händler oder Vertriebshändler für Reparaturservice.
- Seite 93 Weiter Nein Ist die Bildschimanzeige Vielleicht ist Ihre VGA-Karte oder Ihr Monitor defekt. korrekt? Drücken Sie zugleich die Tasten <Strg > und <Alt>, halten Sie sie gedrückt und drücken dann die Taste <Lösch>, um das System neu zu starten. Nein Sehr wahrscheinlich ist Ihre Startet das System neu? Tastatur defekt.
- Seite 94 Weiter Drücken Sie während des Systemstarts die Taste <Lösch>, um das BIOS aufzurufen. Wählen Sie “Load Setup Defaults”. Schalten Sie das System ab und schließen das IDE–Kabel wieder an. Nein Problem liegt Startet das System wahrscheinlich problemlos?? IDE-Kabel oder Festplatte selbst. Installieren Sie Ihr Betriebsystem (z.
-
Seite 95: Technische Unterstützung
Lieber Kunde, Vielen Dank für Ihre Wahl dieses AOpen-Produkts. Bester und schnellster Kundendienst ist unsere erste Priorität. Wir empfangen allerdings täglich sehr viele Emails und Anrufe aus der ganzen Welt, was es für uns sehr schwierig macht, jedem Kunden zeitig zu helfen. Wir empfehlen Ihnen, den unten beschriebenen Prozeduren zu folgen, bevor Sie sich an uns wenden. - Seite 96 5 5 5 5 5 5 5 5 Newsgroups: Ihr Problem wurde vielleicht schon von unserem Support-Techniker professionellen Anwendern in der Newsgroup beantwortet. http://www.aopencom.de/tech/newsgrp/default.htm 6 6 6 6 6 6 6 6 Wenden Sie sich an Händler/Verteiler: Wir verkaufen unsere Produkte durch Händler und Systemintegrierer, die Ihre Systemkonfiguration sehr gut kennen und Ihr Problem weit effizienter als wir lösen können sollten.
- Seite 97 Den Modellnamen und die BIOS-Version finden Sie in der oberen linken Ecke des ersten Boot-Bildschirms (dem POST-Bildschirm), zum Beispiel: AK75 R1.20 Feb.01.2001 AOpen Inc. Award Plug and Play BIOS Extension v1.0A Copyright © 1998, Award Software, Inc. AK75 ist der Modellname des Motherboards; R1.20 ist die BIOS-Version.
-
Seite 98: Produktregistrierung
Vielen Dank für den Kauf dieses AOpen-Produkts. AOpen möchte Sie dazu auffordern, ein paar Minuten zur Registrierung Ihres Produkts zu opfern. Durch die Registrierung Ihres Produkts sichern Sie sich den hochqualifizierten AOpen-Service. Nach der Registrierung Ihres Produkts stehen Ihnen folgenden Möglichkeiten offen:... -
Seite 99: Kontakt Mit Uns
Zögern Sie nicht, uns eine Email zu schreiben, wenn Sie mit einem unserer Produkte Probleme haben. Jede Meinung ist uns willkommen. Pazifischer Raum Europa Amerika AOpen America Inc. AOpen Inc. AOpen Computer b.v. Tel: 886-2-3789-5888 Tel: 31-73-645-9516...
