OPC6115/6315

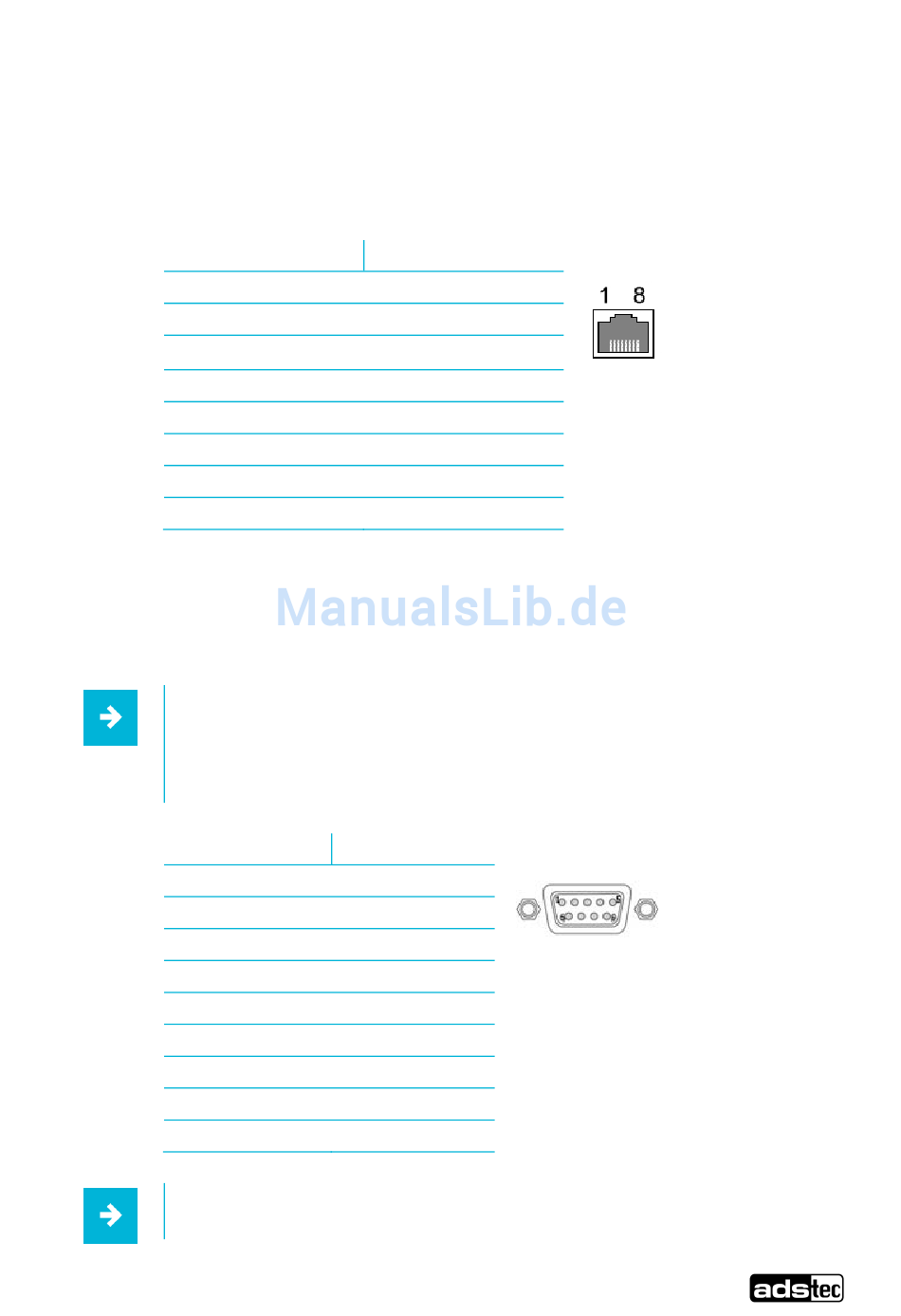

7.7 Netzwerkanschluss (RJ45)
Wenn auf dem Gerät die zur Funktion notwendigen Treiber installiert sind, kann über den Ethernet 10/100/1000
BaseT‐Netzwerkanschluß das Bediensystem mit einem entsprechenden Netzwerkkabel in ein Ethernet‐Netzwerk
mit Unterstützung für 10/100/1000MBit eingebunden werden. Die Spezifikationen dieser Netzwerktopologie
sind dabei zu beachten. Sollten die für die Funktion notwendigen Treiber nicht installiert sein, können diese auf
der beiliegenden Service‐CD installiert werden.
Pin‐Nummer
1
2
3
4
5
6
7
8
Pos: 32 /Datentechnik/Schnittstellen/Funknetzwerkkarte/Funknetzwerkkarte für VMT 6000 Serie @ 2\mod_1260517076470_6.doc @ 6872 @
Pos: 33 /Datentechnik/Schnittstellen/Serielle Schnittstelle COM RS232/Serielle Schnittstelle COM (RS232) für VMT 60xx @ 1\mod_1246373571514_6.doc @ 5876 @
7.8 Serielle Schnittstelle (RS232)
Die serielle Schnittstelle dient der digitalen Datenübertragung. Die RS232 Schnittstelle kann über ein
herkömmliches SUB‐D 9pol. Kabel verbunden werden.
Hinweis:
Über Pin 9 der seriellen Schnittstelle können zusätzlich 5V zugeschaltet werden um
z.B. einen seriellen Barcode‐Scanner zu betreiben. Um die Funktion nutzen zu
können muss der Schalter COM +5V (S2) im Service Schacht auf ON gestellt sein.
Eventuell ist ein Neustart des Rechners erforderlich um die Funktion zu aktivieren.
Pin‐Nummer
1
2
3
4
5
6
7
8
9
Hinweis:
Die Schnittstelle ist nicht galvanisch getrennt.
© ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen
Signal‐Name
TX +
TX ‐
RX +
NC
NC
RX ‐
NC
NC
Signal‐Name
DCD
RxD
TxD
DTR
GND
DSR
RTS
CTS
RI
28
