OPC6115/6315

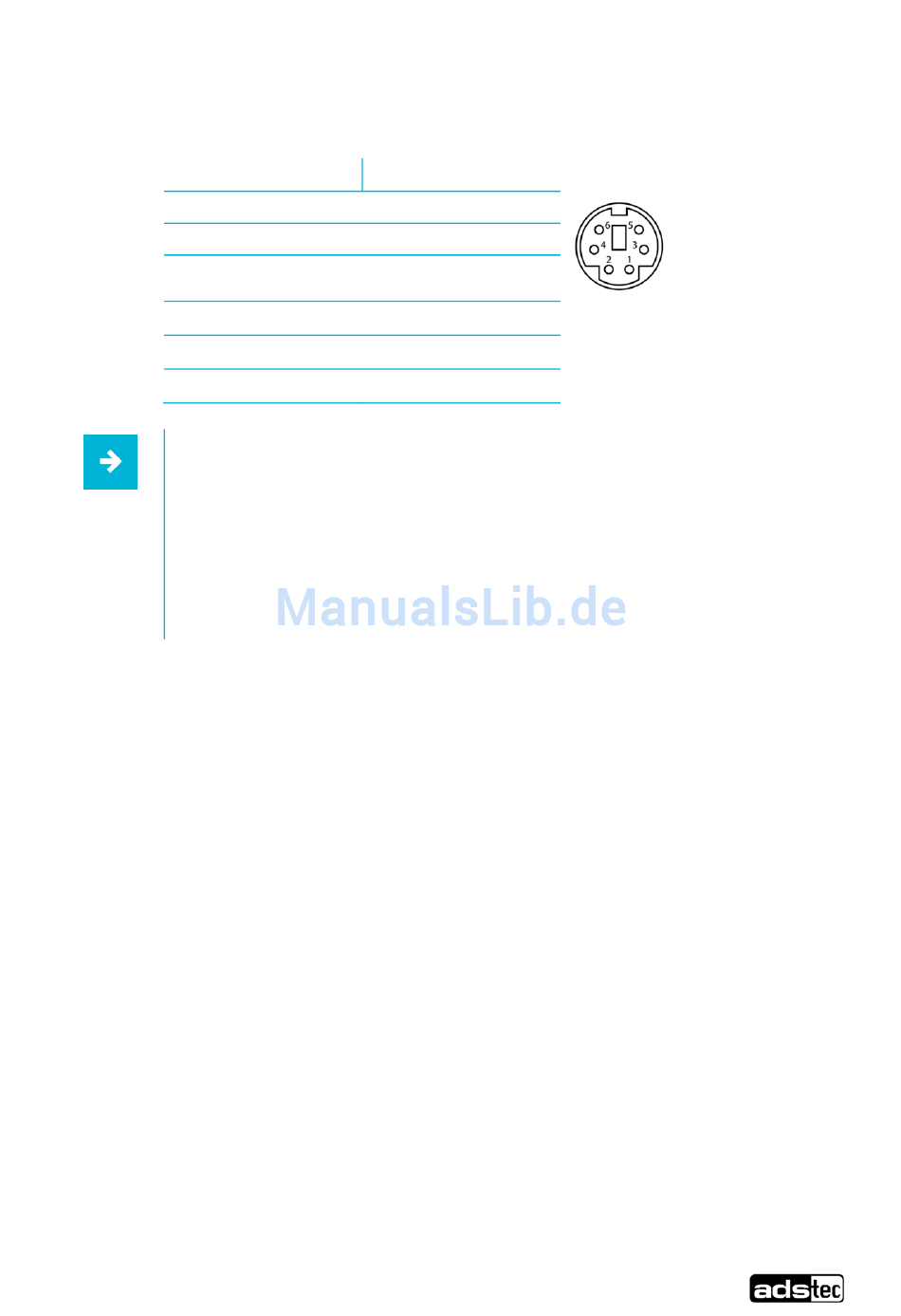

7.6 PS/2 Kombi Buchse
An der PS/2‐Kombi Buchse kann direkt eine Tastatur betrieben werden.
Pin‐Nummer
1
2
3
4
5
6
Hinweis:
Da das Timing des integrierten Controllers auf Cherry‐Tastaturen abgestimmt ist,
sind Tastaturen dieses Herstellers bevorzugt zu verwenden.
Wenn die Softwaretastatur aktiv am Bildschirm angezeigt wird, kann mit der
externen Tastatur nur eingeschränkt bedient werden.
Die Tastatur muss bereits vor dem Einschalten des Gerätes angeschlossen werden,
da die Tastaturschnittstelle beim Booten initialisiert wird! Wenn die Tastatur
während des laufenden Betriebs zugesteckt wird, ohne dass die Tastatur beim
Booten angeschlossen war, ist sie nicht funktionsfähig
Pos: 30 /Datentechnik/Schnittstellen/PS2/Kombi Buchse für VMT 60xx @ 2\mod_1268840073235_6.doc @ 7482 @
Pos: 31 /Datentechnik/Schnittstellen/Netzwerkanschluss RJ45/Netzwerkanschluss RJ45 für VMT60xx @ 2\mod_1260451135970_6.doc @ 6856 @
© ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen
Signal‐Name
Keyboard Data
Mouse Data
GND
+5V
Keyboard Clock
Mouse Clock
27
