Pompa
Cyclone
Unità pompa/motore c.c. in
acciaio inossidabile
Caratteristiche e vantaggi
Robusta costruzione per servizio pesante
Realizzata in acciaio inossidabile
Motore c.c. a lunga durata
Funzionamento silenzioso
Girante con design anti-intasamento
Tenuta meccanica a lunga durata
Un unico utensile per la manutenzione
Specifiche
Funzionamento continuo
Durata motore 3500 ore
Altezza di aspirazione 2 m quando adescata
Norme applicabilis:
INormative ISO 8846 MARINE e USCG per la protezione contro
l'accensione
Normativa ISO 8849 MARINE per le pompe di sentina

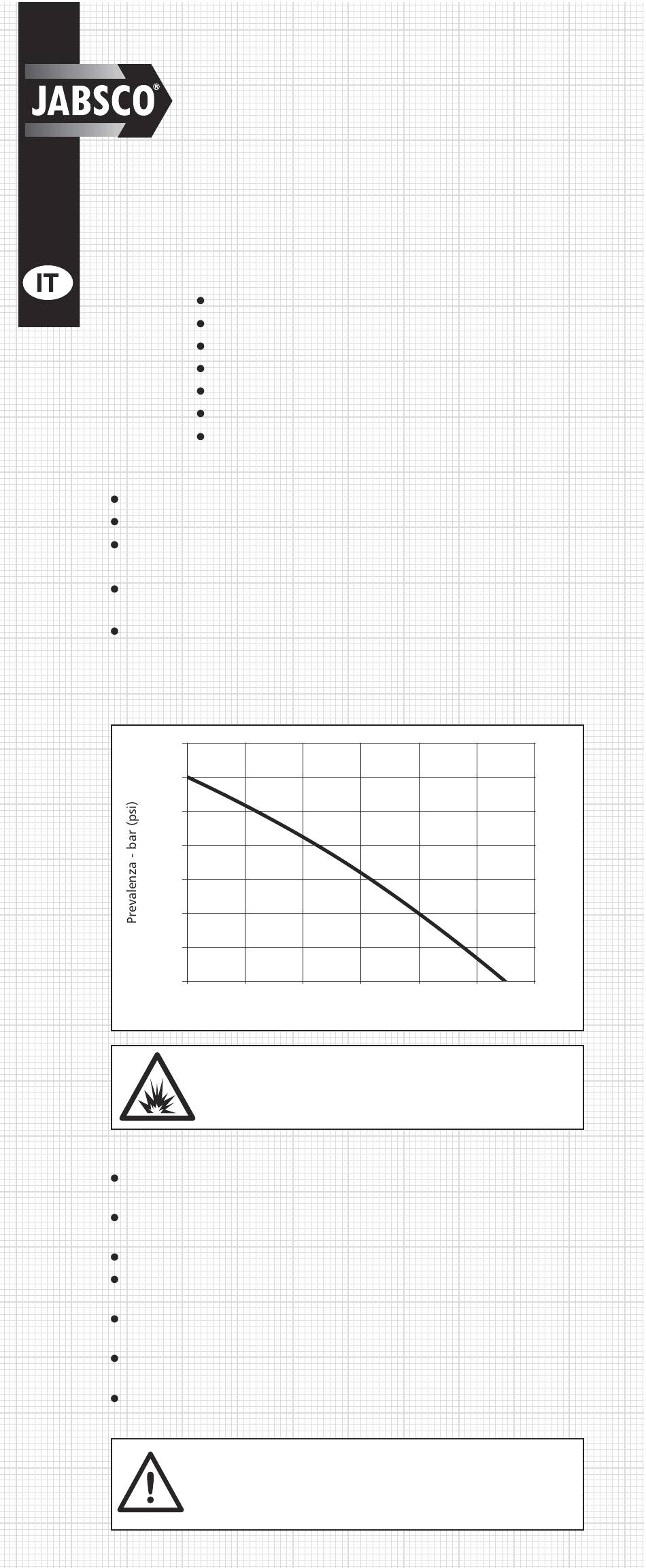

Curva di rendimento
Rendimento tipico basato su pompe funzionanti a 12,8 V e
25,6 V c.c.
0.7 (10.2)
0.6 (8.7)
0.5 (7.3)
0.4 (5.8)
0.3 (4.4)
0.2 (2.9)
0.1 (1.5)
0
AVVERTENZA: Non pompare benzina o fluidi
con punto di infiammabilità inferiore a 37°C
in quanto ciò potrebbe causare esplosioni
e morte.

Istruzioni di montaggio

La pompa Cyclone può essere montata su qualsiasi superficie
piana.
Montare la pompa sotto il livello minimo del liquido per
mantenere l'aspirazione adescata.
Collocare la pompa in una posizione asciutta e ben ventilata.
Usare guarnizioni di tenuta in gomma per minimizzare le
vibrazioni.
Se la pompa viene montata in posizione verticale, disporre il
motore sopra la testata della pompa.
Usare raccordi per tubi da 3/4" con nastro o composto per
giunti in PTFE.
Non utilizzare raccordi in plastica se la pompa viene montata
sotto la linea di galleggiamento.
AVVERTENZA: Tutte le pompe marine che
scaricano fuori bordo devono essere montate con
lo scarico situato sopra la linea di galleggiamento
sia statica che inclinata. La mancata osservanza
può causare l'allagamento ed anche la morte.
20 40 (10.6) 60
Flusso – lpm (gpm)
80 (21.1) 100 120 (31.7)
