Användning
Pumpen kan gå torrt korta perioder.
Pumpen kan köras mot ett stängt utlop
VARNING! Motorn kan bli het efter lång-
varig användning - vidrör den inte. Det kan
ge brännskador.
Underhåll
Kontrollera alla elektriska anslutningar regelbundet.
Kontrollera om tätningsområdet uppvisar läckor.
Ledningsdragning
Gör alla elektriska anslutningar på torra ställen.
I fuktig/våt miljö måste anslutningarna förseglas för att
förhindra korrosion.
Skydda kretsen med en rätt monterad säkring eller krets-
brytare i den röda/orange pluskabeln (+) så nära strömkällan
som möjligt.
Anslut den svarta minuskabeln (-) till batteriets minuspol.
Otillräcklig spänning vid pumpen (högst 3% under märkspän-
ningen) kan medföra att en säkring smälter, dålig pumpef-
fekt eller att pumpen inte startar. Se kabeldimensionerna
i tabellen.
Överbelastn.
Distribution
Skydd
Panel
Informazioni sull'impianto elettrico
Modell-
Spänning
nummer
50830-XX12 12v
50830-XX24 24v
*kabellängd från batteri till pump och tillbaka till batteriet, max. spänningsfall 3%
VARNING! Om säkringen går gång på gång,
sätt inte in en kraftigare säkring eller
överbrygga polerna. Detta kan orsaka
eldsvåda och dödsolyckor.
Demontering
1. Koppla loss pumpen från strömförsörjningen. Tag bort 3
bultar från ändlocket, locket och O-ringen.
2. Håll försiktigt impellern och tag bort impellermuttern.
3. Tag bort impellern.
4. Lossa pumplockets 2 fästbultar, vrid locket och drag bort det.
5. Tag bort tätningarna från pumphuset
Hopmontering
6. Vät tätningens flata del och koppens gummi och tryck
in i locket.
7. Montera locket på motorn, lås på plats och drag åt lockets
fästbultar.
8. Smörj insidan på den mekaniska tätningen och skjut upp
den på axeln.
9. Montera och håll försiktigt impellern och drag åt Nyloc-
muttern. När den är åtdragen, håll impellern försiktigt och
lossa muttern ett varv för att ställa in impellerns spelrum.
10.Montera O-ringen på ändlocket och montera detta på locket.
11.TDrag åt ändlockets 3 bultar.
ORANGE
TRÅD
SVART
TRÅD
INLOPPS
PORT
Säkring
Max
märk-
värde
ström
9.0A 10A
4.5A 7A
(Se scheman på insidan av bakre omslaget)
(Se scheman på insidan av bakre omslaget)

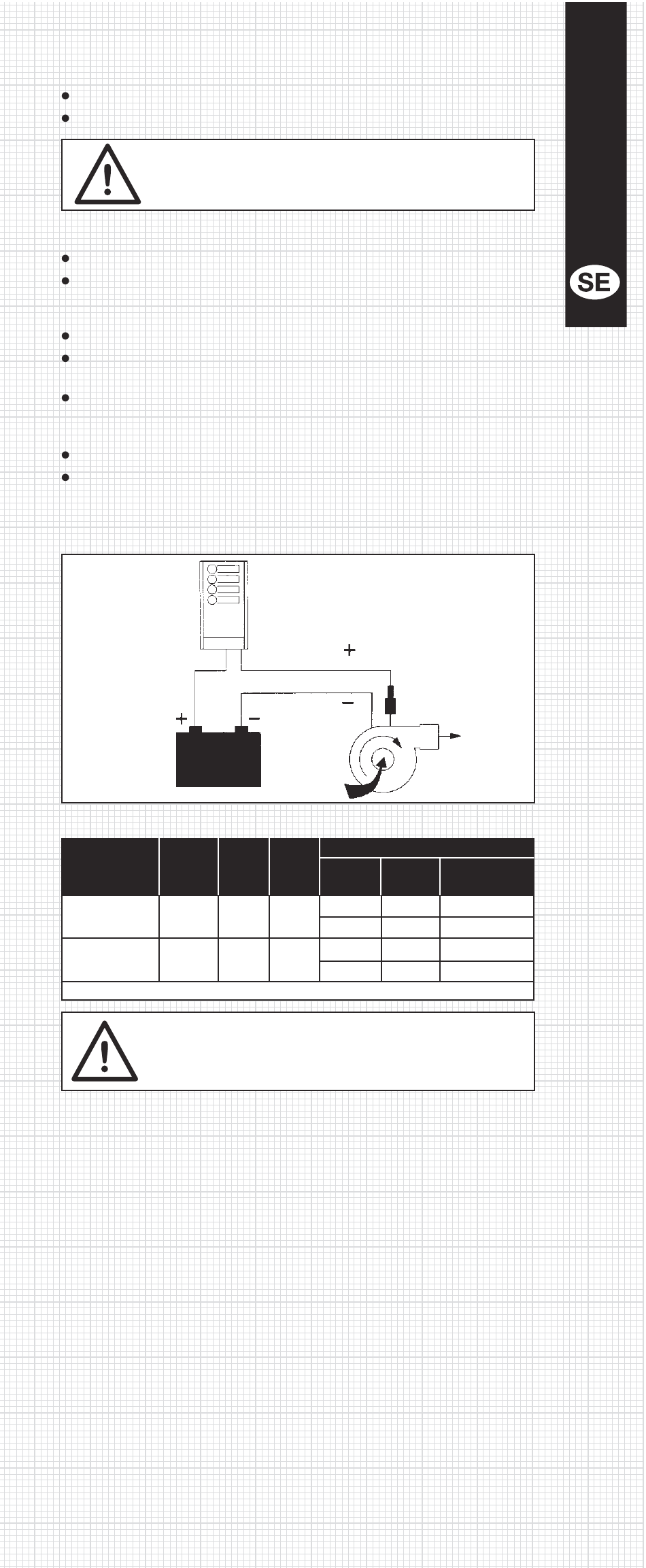

Kopplingsschema
SÄKRING
UTLOPPS
PORT
Kabelstorlek*
2
AWG mm
14 2.5 4.5m (15 ft)
10 6.0 9.0 (30 ft)
18 1.0 4.5 (15 ft)
16 1.5 9.0 (30 ft)
Max.
längd
