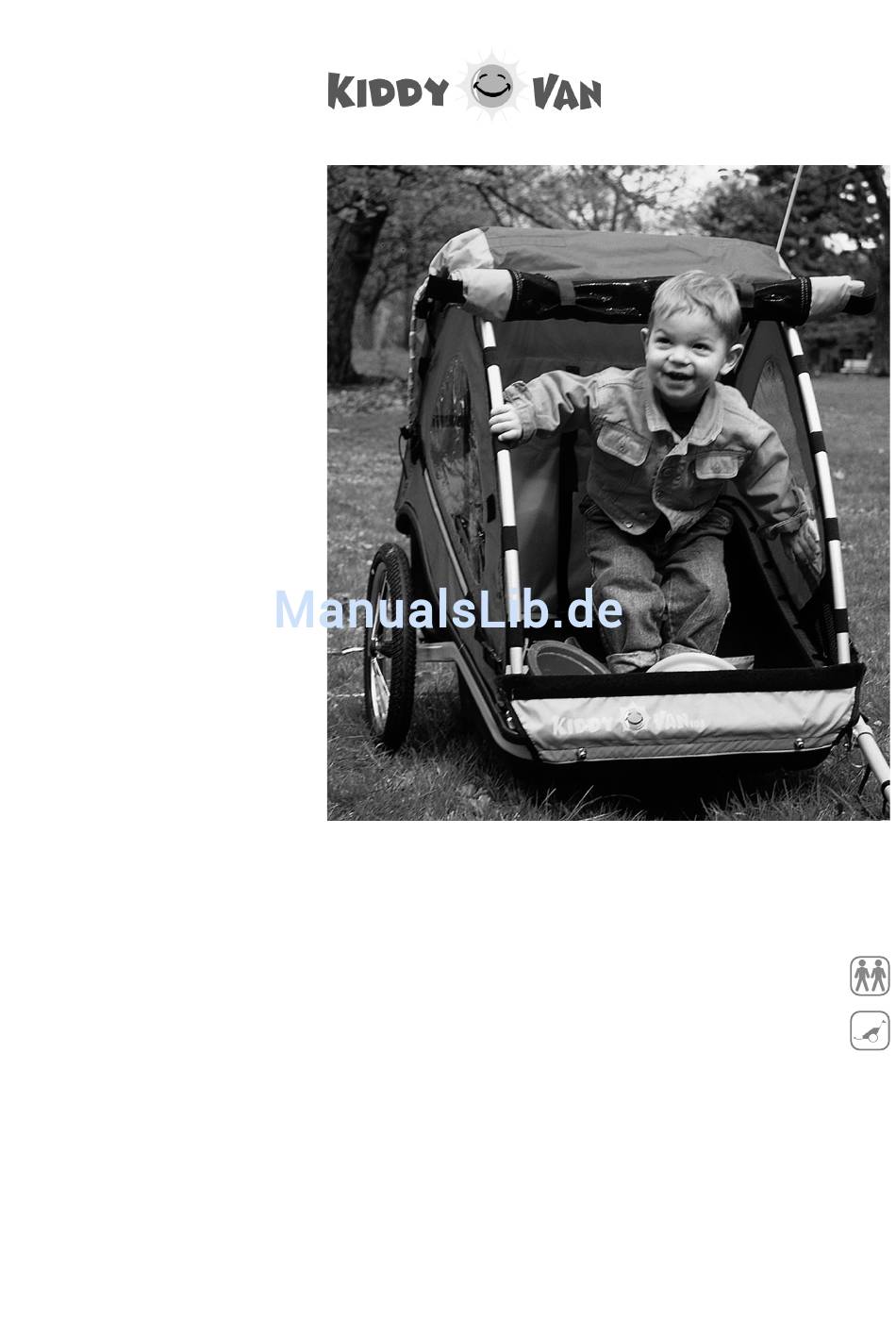

- Seite 1 Stand 12/2003 Kiddy Van 101 Benutzerhandbuch Owner's manual Montage- en gebruiksaanwijzing...
-
Seite 2: Inhaltsverzeichnis
2.2. Aufbewahrungsfächer..........................9 2.3. Die Sicherheitsgurte ..........................9 3. Zusammenfalten des Kiddy Van 101 ......................11 4. Sicherheitshinweise ............................. 12 5. Wartung, Pflege und Lagerung des Kiddy Van 101..................13 5.1. Deichsel............................... 13 5.2. Laufräder.............................. 13 5.3. Aufbewahrung............................13 6. Gewährleistung/ Garantie ........................... 14... -
Seite 3: Der Aufbau Des Kiddy Van 101

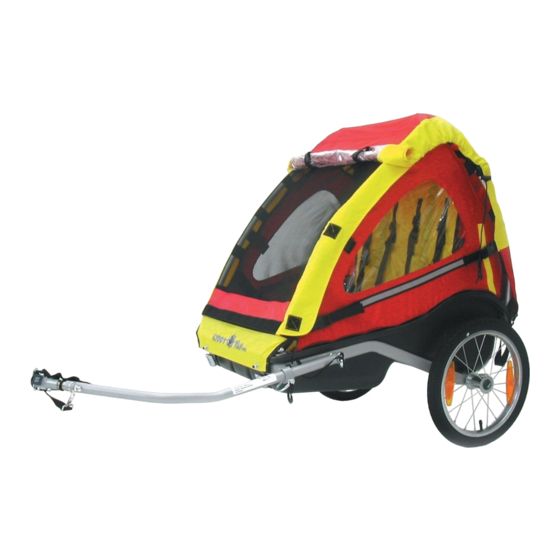

Herzlichen Glückwunsch zum Kauf des Kiddy Van 101! Der Kiddy Van 101 ist ein preiswerter Fahrrad-Anhänger mit einem Rahmen aus Stahl, einer robusten Kunststoffwan- ne und 16“-Laufrädern mit Stahlfelgen. Mit seinem kombinierten Insekten- und Wetterverdeck kann er ganzjährig eingesetzt werden. Dank seines bedienungsfreundlichen Faltsystems ist er trotz der festen Bodenwanne schnell zu- sammengeklappt und verstaut. -
Seite 4: Aufbau Des Fahrgastraumes
1.1. Aufbau des Fahrgastraums Ziehen Sie den vorderen und hinteren Der vordere Rahmenbügel muss in die Schieben Sie die Sicherungssplinte Rahmenbügel des Anhängers nach oben. Metalllaschen des hinteren Rahmenbü- durch die Metalllaschen auf der rechten Durch die in Gummilaschen eingehäng- gels eingehakt werden. - Seite 5 Befestigen Sie die Gurtschnallen des rah- Legen Sie den Wetterschutz so über den Schließen Sie danach die kurzen Klett- menfesten vorderen und seitlichen Ver- Anhänger, dass das aufrollbare Fenster verschlüsse im unteren Bereich der bei- decks auf beiden Seiten des Anhängers. nach vorn weist.
-
Seite 6: Befestigung Der Laufräder
Schließen Sie den Klettverschluss über Spannen Sie auf beiden Seiten den der Rändelmutter im oberen Bereich des Gummizug des Verdecks, damit der obe- hinteren Rahmenbügels auf jeder Seite re Rahmen weitestgehend vom Wetter- des Anhängers. verdeck umschlossen wird. 1.2. Befestigung der Laufräder Drücken Sie die schwarze Gummikappe außen an der Radnabe. -
Seite 7: Befestigung Der Deichsel Am Fahrrad
1.4. Befestigung der Deichsel am Fahrrad 1.4.1. Montage des Kupplungsstücks am Fahrrad Montieren Sie die Kupplung stets auf die linke Seite des Fahrrades! Achtung: Im Fahrradanhängerbetrieb hängt die Sicherheit Ihres Kindes sowie Ihre eigene Sicherheit von der kor- rekten Montage der Kupplung ab. Gehen Sie daher besonders sorgfältig vor. Fahren Sie niemals mit einer unzurei- chend befestigten oder ungesicherten Kupplung. -
Seite 8: Montage Der Deichsel Am Kupplungsstück
1.4.2. Montage der Deichsel am Kupplungsstück Stecken Sie den Federclipbolzen durch Sichern Sie die Deichsel, in dem Sie das Schieben Sie den Vierkantdeichselan- schluss über das ans Fahrrad montierte die Bohrungen der beiden Kupplungs- Sicherungsband um den Hinterbau des Kupplungsstück. teile und schliessen Sie den Bügel, so Fahrradrahmens legen und mit dem daß... -
Seite 9: Funktionen Des Fahrgastraumes
2. Funktionen des Fahrgastraumes 2.1. Das Kombiverdeck Aufgerolltes Regenverdeck. Das Insek- Zur besseren Durchlüftung kann das hin- Der kurze Klettverschluss kann zur tennetz muss im Anhängerbetrieb immer tere Verdeck aufgerollt werden. Befestigung der aufgerollten Heckklappe in Funktion sein. Ihr Kind könnte sonst benutzt werden. - Seite 10 Achtung: Befördern Sie Ihre Kinder niemals ohne vollständig und korrekt angelegte Sicherheitsgurte. Bei einem Unfall könnte Ihr Kind sonst schwere oder sogar tödliche Verletzungen erleiden! Wenn nur ein Kind im Anhänger sitzt, Wenn zwei Kinder mitgenommen wer- kann es in der Mitte sitzen und ange- den, müssen die mittleren Gurte in die gurtet werden.
-
Seite 11: Zusammenfalten Des Kiddy Van 101
Nach Lösen der Sicherungssplinte an der Deichsel kann die Deichsel abgenommen auf die Gummikappe außen an der Rad- und der komplette Aufbau des Kiddy Van 101 in der Bodenwanne verstaut werden. nabe, und ziehen Sie das Laufrad aus der Achsaufnahme heraus. Wiederholen... -
Seite 12: Sicherheitshinweise
4. Sicherheitshinweise • Vor der Benutzung die Bedienungsanleitung aufmerksam lesen • Vor der Fahrt Kupplung und Sicherungsband korrekt befestigen • Auf die richtige Montage aller Bauteile insbesondere der Räder und der Deichsel achten • Nur Kinder transportieren, die selbstständig sitzen können •... -
Seite 13: Wartung, Pflege Und Lagerung Des Kiddy Van 101
überprüfen. 5.3. Aufbewahrung Bewahren Sie Ihren Kiddy Van 101 an einem trockenen, gut belüfteten Ort auf. Vor der Lagerung sollte das Fahrzeug trocken sein, um Schimmelbefall und die Bildung von Stockflecken zu vermeiden. Setzen Sie das Fahrzeug so wenig wie möglich direkter Sonneneinstrahlung aus, um das Verblassen der Farben zu verhindern. -
Seite 14: Gewährleistung/ Garantie
6. Gewährleistung/ Garantie Es gilt die gesetzliche Sachmängelhaftung. Schäden, die durch unsachgemäße Beanspruchung, Gewalteinwirkung, ungenügende Wartung, oder normale Abnutzung entstehen, sind von der Sachmängelhaftung ausgeschlossen. Die Dauer der gesetzlichen Gewährleistung richtet sich nach den jeweiligen landesspezifischen Bestimmungen. Unsere Produkte weisen Bauteile oder Komponenten auf, die auch bei üblichem Gebrauch einem natürlichem Ver- schleiß... - Seite 15 Einflussfaktoren, die den Verschleiß von Fahrrad-Anhängern und Laufkinderwagen erhöhen: Bauteile Verschleißfaktoren Belastung durch: Passagiere Gepäck Witterungseinfluss: UV-Strahlung xx *1 xx *3 Feuchtigkeit xx *2 Schmutz Temperatur salzhaltige Luft Berührung mit Salzwasser mit Salz gestreute Straßen Lagerung x *4 x *4 x *4 x *4 x *5...
-
Seite 16: Technische Daten
7. Technische Daten Kiddy Van 101 Platzangebot Sitzplätze 53 cm Sitzbreite 51 cm Fußraumtiefe 60 cm Kopfhöhe Maße und Gewicht 86 cm / 78 cm / 98 cm L x B x H (Basis) 86 cm / 65 cm / 34 cm...
