Dorma ED 200 Handbuch Seite 19
Drehflügeltürantrieb
DORMA ED 200
Anschlüsse
01 Zuleitung
2a Not-Befehlseinrichtung
Funktion: Not-Aus
2b Not-Befehlseinrichtung
Funktion: Not-Stop.
Die Funktion „Not-Stop"
darf in Deutschland nur
in Verbindung mit einer
grün/gelben Not-Befehls-
einrichtung verwendet
werden.
03 Schuko-Steckdose
04 Externer PGS, mechanisch
05 Externer PGS, elektronisch
06 Taster
07 Taster, innen
08 Taster, außen
09 Verriegelung
10 Radar, innen
11 Radar, außen
12 Schlüsseltaster
13 ED 200
14 ED 200 mit durch-
gehender Verkleidung
15 ED 200 Gegenverkehr-
variante
16 Rauchmelder RM-ED
17 Rauchmelder Band-
gegenseite RM
18 Rauchmelder Bandseite
RM
19 Handtaster
„Tür schließen"

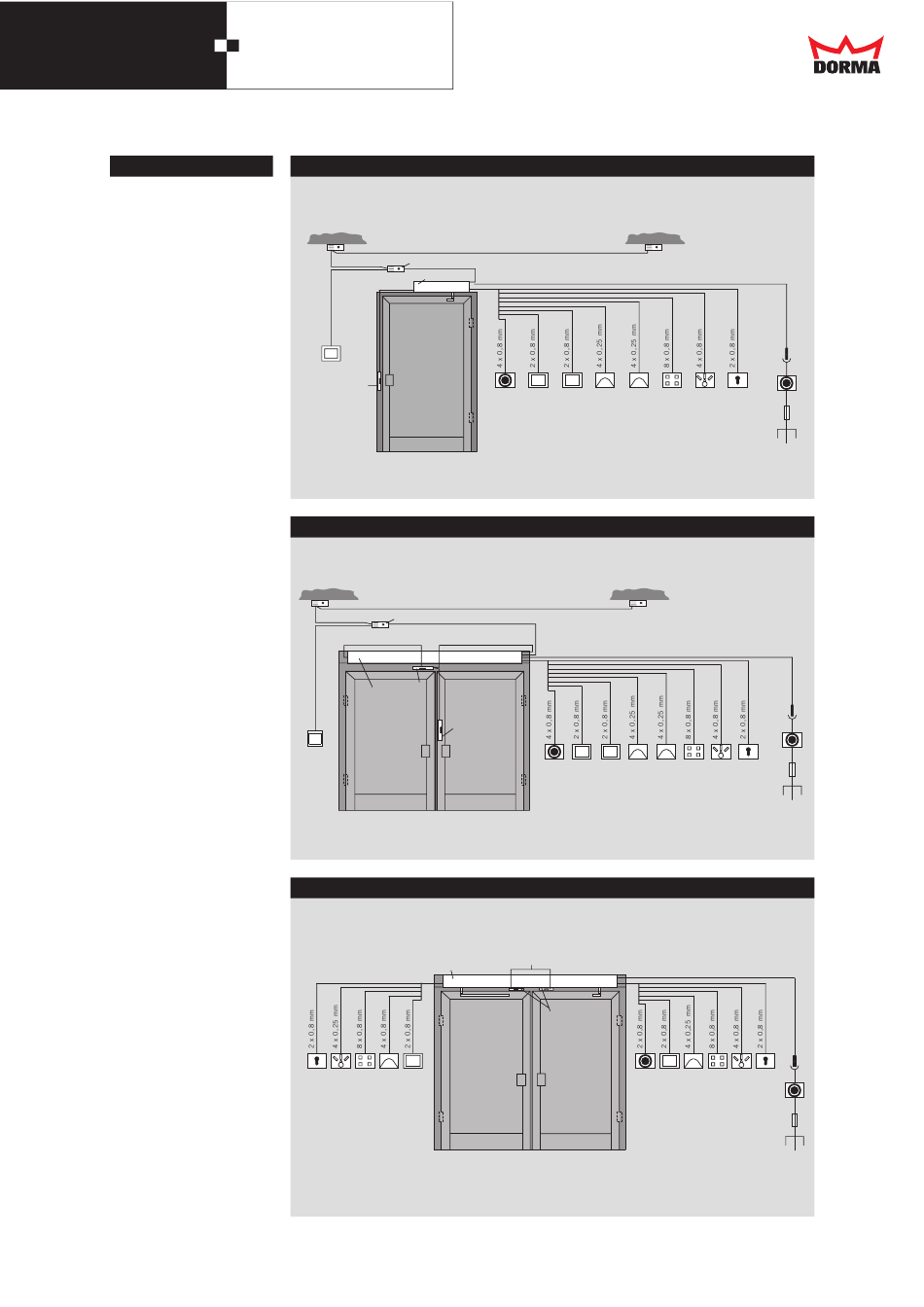

Anschlusspläne
ED 200 1-flügelige Türen
17
16
4 x 0,8 mm
6 x 0,8 mm
2 x 0,8 mm
13
4 x 0,8 mm
ED 200
Tür
zu
19
9
ED 200 2-flügelige Türen
17
16
4 x 0,8 mm
6 x 0,8 mm
2 x 0,8 mm
2 x 0,8 mm
ED 200
9
14
Tür
zu
19
ED 200 Gegenverkehr-Türen
12
4
5
10
6
4 x 0,8 mm
NYM 3 x 1,5 mm
2b
7
8
10
4 x 0,8 mm
2 x 0,8 mm
9
2b
7
8
je 2 x 0,8
15
ED 200
9
18
2
3
2a
11
5
4
12
10 A
1
L1
N
PE
18
NYM 3 x 1,5 mm
2
3
2a
10
11
5
4
12
10 A
1
L1
N
PE
3 x 1,5 mm
3
2b
6
10
5
4
12
2a
10 A
1
L1
N
PE
