DORMA ED 200

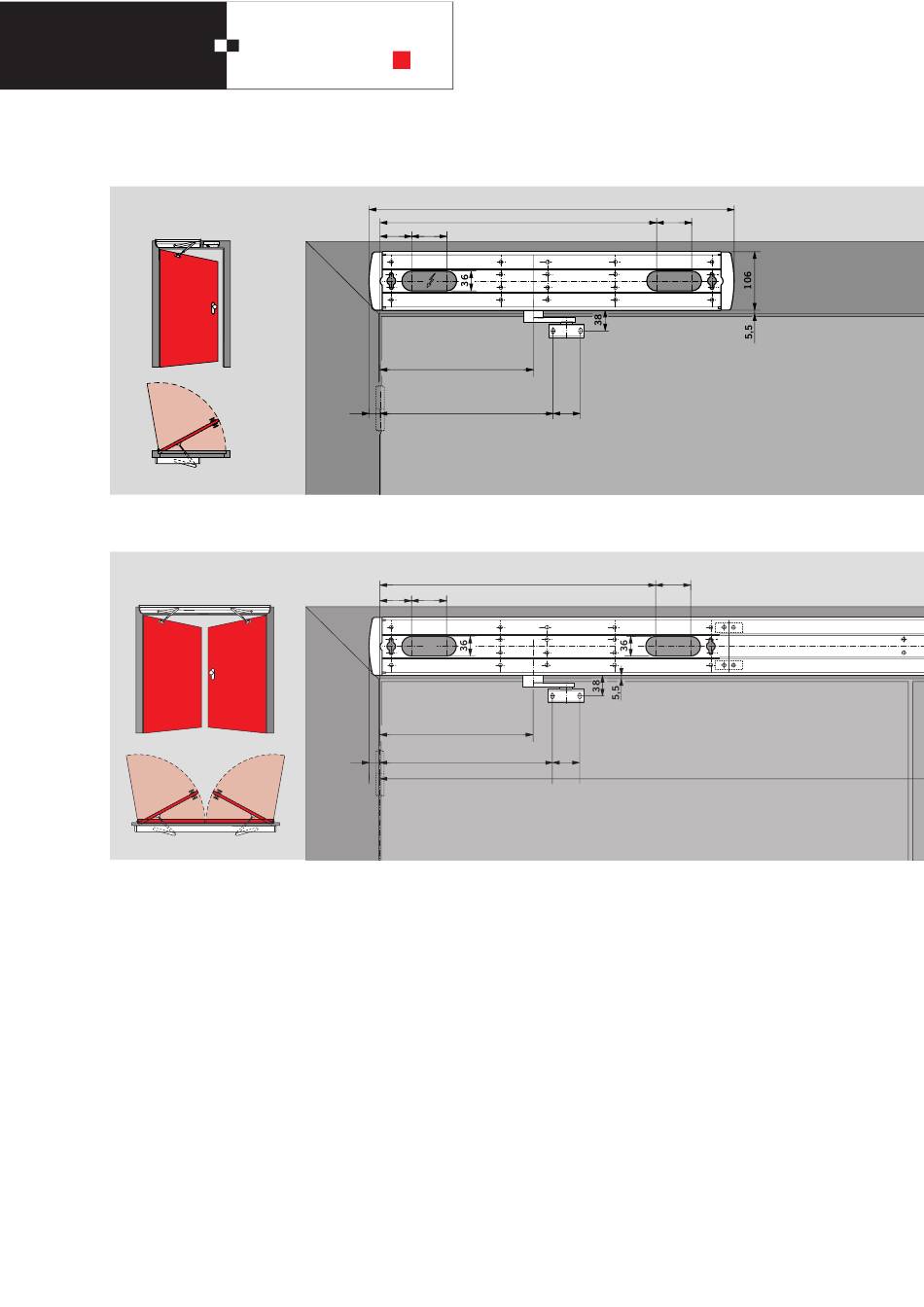

Montage mit Normalgestänge auf der Bandgegenseite
1flügelige Türen
bei DIN-L- und DIN-R-Türen
(Beispiel DIN-R-Tür)
Montage mit Normalgestänge auf der Bandgegenseite
2flügelige Türen
An Feuer- und Rauchschutz-
türen wird der ED 200 stets
auf der Bandgegenseite
in Verbindung mit Normal-
gestänge montiert.
Eine derartige Anwendung
wird als Feststellanlage be-
zeichnet. Gemäß der „Richt-
linie für Feststellanlagen"
des Deutschen Instituts für
Bautechnik DIBT (Berlin)
muss sie immer aus den
4 Komponenten
1. Auslösevorrichtung (in
Form von RMZ 2, RM-ED,
RM oder RM-S)
2. Handtaster (mit Bezeich-
nung „Tür schließen")
3. Energieversorgung und
12
Feuer- und
F
Rauchschutztüren
62,5 64
15
62,5 64
15
Standflügel
4. Feststellvorrichtung
(3. und 4. realisiert durch
den ED 200 oder die
RMZ 2)
bestehen.
Der ED 200 ist für das
Automatisieren von Feuer-
und Rauchschutztüren
zugelassen. Alle möglichen
Kombinationen der
Steuerungsvarianten
und DORMA Rauchmelder
entnehmen Sie bitte der
tabellarischen Übersicht auf
Seite 5. Der Anschluss an
bauseitige Rauchmelder ist
möglich. Die Anzahl der ein-
zusetzenden Rauchmelder
ist im Regelfall abhängig
665
508,5
280
315
50
508,5
280
315
50
von dem Abstand der Sturz-
unterkante bis zur Unterkante
der rauchdichten Decke.
Diese Abhängigkeit mitsamt
der Positionierung der Melder
wird in der Abbildung auf
Seite 14 dargestellt. Je nach
Bedarf können ein oder meh-
rere elektrische Türöffner
angeschlossen werden. Sie
müssen zwingend nach
dem Arbeitsstromprinzip aus-
geführt sein. Außerdem ist
darauf zu achten, dass sie
in der zugelassenen Lage
eingebaut werden. Für alle
Komponenten dieser Anwen-
dung, einschließlich der
elektrischen Türöffner, muss
64
(Abbildung gültig für ED 200,
ED 200 ESR 1/2 und ED 200 ESR)
64
die allgemeine bauaufsicht-
liche Zulassung des DIBT
vorliegen.
