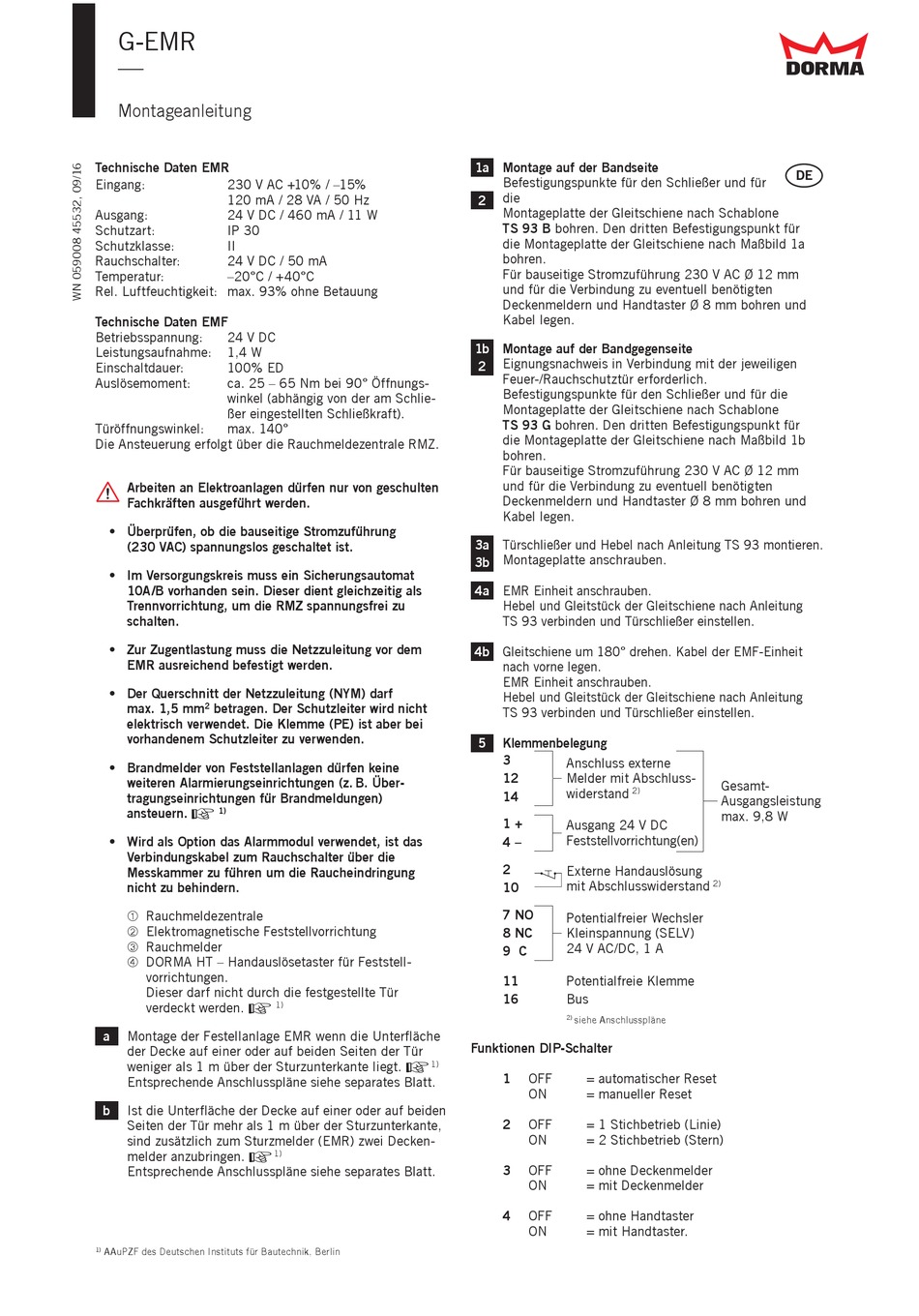

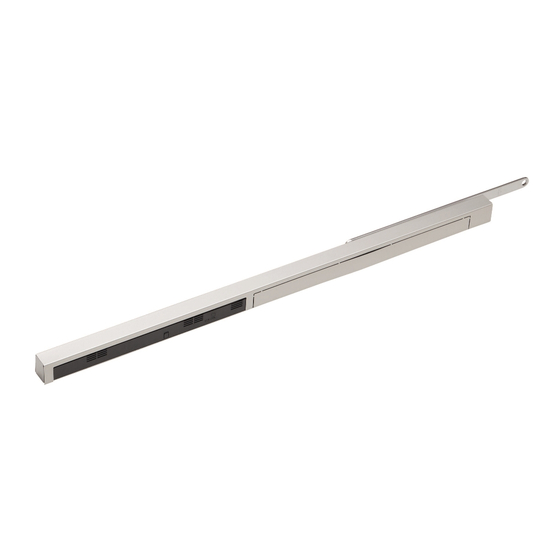

Dorma G-EMR Montageanleitung

G-EMR
—
Montageanleitung
Technische Daten EMR
Eingang: 230 V AC +10% / –15%
120 mA / 28 VA / 50 Hz
Ausgang: 24 V DC / 460 mA / 11 W
Schutzart: IP 30
Schutzklasse: II
Rauchschalter: 24 V DC / 50 mA
Temperatur: –20°C / +40°C
Rel. Luftfeuchtigkeit: max. 93% ohne Betauung
Technische Daten EMF
Betriebsspannung: 24 V DC
Leistungsaufnahme: 1,4 W
Einschaltdauer: 100% ED
Auslösemoment: ca. 25 – 65 Nm bei 90° Öffnungs-
winkel (abhängig von der am Schlie-
ßer eingestellten Schließkraft).
Türöffnungswinkel: max. 140°
Die Ansteuerung erfolgt über die Rauchmeldezentrale RMZ.
Arbeiten an Elektroanlagen dürfen nur von geschulten
Fachkräften ausgeführt werden.
• Überprüfen, ob die bauseitige Stromzuführung
(230 VAC) spannungslos geschaltet ist.
• Im Versorgungskreis muss ein Sicherungsautomat
10A/B vorhanden sein. Dieser dient gleichzeitig als
Trennvorrichtung, um die RMZ spannungsfrei zu
schalten.
• Zur Zugentlastung muss die Netzzuleitung vor dem
EMR ausreichend befestigt werden.
• Der Querschnitt der Netzzuleitung (NYM) darf
max. 1,5 mm 2 betragen. Der Schutzleiter wird nicht
elektrisch verwendet. Die Klemme (PE) ist aber bei
vorhandenem Schutzleiter zu verwenden.
• Brandmelder von Feststellanlagen dürfen keine
weiteren Alarmierungseinrichtungen (z. B. Über-
tragungseinrichtungen für Brandmeldungen)
+
ansteuern. 1)
• Wird als Option das Alarmmodul verwendet, ist das
Verbindungskabel zum Rauchschalter über die
Messkammer zu führen um die Raucheindringung
nicht zu behindern.
À Rauchmeldezentrale
Á Elektromagnetische Feststellvorrichtung
 Rauchmelder
à DORMA HT – Handauslösetaster für Feststell-
vorrichtungen.
Dieser darf nicht durch die festgestellte Tür
+
verdeckt werden.
a Montage der Festellanlage EMR wenn die Unterfläche
der Decke auf einer oder auf beiden Seiten der Tür
weniger als 1 m über der Sturzunterkante liegt.
Entsprechende Anschlusspläne siehe separates Blatt.
b Ist die Unterfläche der Decke auf einer oder auf beiden
Seiten der Tür mehr als 1 m über der Sturzunterkante,
sind zusätzlich zum Sturzmelder (EMR) zwei Decken-
+
melder anzubringen.
Entsprechende Anschlusspläne siehe separates Blatt.
1) AAuPZF des Deutschen Instituts für Bautechnik, Berlin
1)
+
1)
1)
1a Montage auf der Bandseite
Befestigungspunkte für den Schließer und für
die
2
Montageplatte der Gleitschiene nach Schablone
TS 93 B bohren. Den dritten Befestigungspunkt für
die Montageplatte der Gleitschiene nach Maßbild 1a
bohren.
Für bauseitige Stromzuführung 230 V AC Ø 12 mm
und für die Verbindung zu eventuell benötigten
Deckenmeldern und Handtaster Ø 8 mm bohren und
Kabel legen.
1b Montage auf der Bandgegenseite
Eignungsnachweis in Verbindung mit der jeweiligen
2
Feuer-/Rauchschutztür erforderlich.
Befestigungspunkte für den Schließer und für die
Montageplatte der Gleitschiene nach Schablone
TS 93 G bohren. Den dritten Befestigungspunkt für
die Montageplatte der Gleitschiene nach Maßbild 1b
bohren.
Für bauseitige Stromzuführung 230 V AC Ø 12 mm
und für die Verbindung zu eventuell benötigten
Deckenmeldern und Handtaster Ø 8 mm bohren und
Kabel legen.
3a Türschließer und Hebel nach Anleitung TS 93 montieren.
Montageplatte anschrauben.
3b
4a EMR Einheit anschrauben.
Hebel und Gleitstück der Gleitschiene nach Anleitung
TS 93 verbinden und Türschließer einstellen.
4b Gleitschiene um 180° drehen. Kabel der EMF-Einheit
nach vorne legen.
EMR Einheit anschrauben.
Hebel und Gleitstück der Gleitschiene nach Anleitung
TS 93 verbinden und Türschließer einstellen.
5 Klemmenbelegung
3
Anschluss externe
12 Melder mit Abschluss-
widerstand 2)
14
1 +
Ausgang 24 V DC
Feststellvorrichtung(en)
4 –
2
Externe Handauslösung
mit Abschlusswiderstand
10
7 NO
Potentialfreier Wechsler
8 NC Kleinspannung (SELV)
24 V AC/DC, 1 A
9 C
11 Potentialfreie Klemme
16
Bus
2) siehe Anschlusspläne
Funktionen DIP-Schalter
1 OFF = automatischer Reset
ON = manueller Reset
2
OFF = 1 Stichbetrieb (Linie)
ON = 2 Stichbetrieb (Stern)
3 OFF = ohne Deckenmelder
ON = mit Deckenmelder
4 OFF = ohne Handtaster
ON = mit Handtaster.
DE
Gesamt-
Ausgangsleistung
max. 9,8 W
2)
