6. Antes de começar
Remova da embalagem o emissor LED a bateria (A) e todos os acessórios.
Inspecione o emissor LED a bateria (A) e todos os acessórios e certifique-se que eles não se
encontram danificados. Se o emissor LED a bateria (A) estiver danificado, não o utilize.

6.1. Montagem

Não são necessárias ferramentas para montar o emissor LED a bateria (A). O emissor LED a
bateria (A) vem em duas peças (emissor com pega, e suporte). Para começar, tem de os
montar. Para tal, rode o parafuso serrilhado (4) que fixa o dispositivo para o transportar, e
se encontra inserido no suporte (5), no sentido contrário ao dos ponteiros do relógio, e
remova-o. Assegure-se que não perde a arruela e o anel retentor inseridos no pino roscado

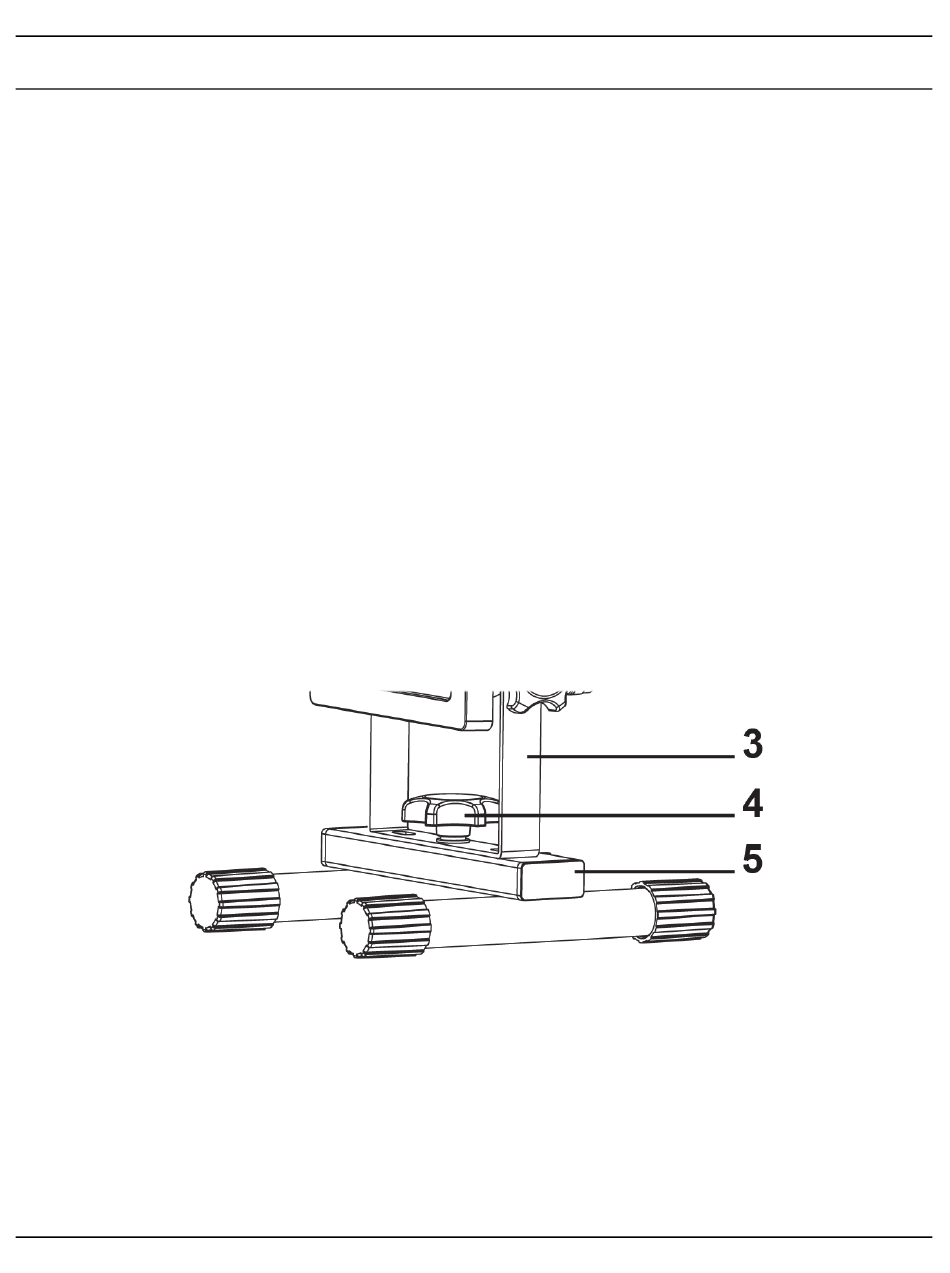

do parafuso serrilhado (4). De seguida, dobre o suporte da montagem (3) para baixo.
Depois, insira o parafuso serrilhado (4) pelo furo central do suporte da montagem (3), a
partir de cima e em direção à rosca do suporte (5), e rode-o no sentido dos ponteiros do
relógio (consulte a figura). Aperte o parafuso serrilhado (4) de forma a que o suporte da
montagem (3) esteja bem firme no suporte (5).

6.2. Carregar a bateria

O conector DC-IN (8) está protegido da humidade com uma cobertura de borracha (7).
Para remover esta cobertura de borracha (7), puxe pela lingueta vermelha. De seguida,
ligue a ficha de carregamento do carregador da bateria tipo ficha elétrica (B) ao conector
DC-IN (8) do emissor LED a bateria (A), e ligue o carregador da bateria tipo ficha elétrica
(B) a uma tomada elétrica de fácil acesso. Antes de utilizar o dispositivo pela primeira vez,
