Montaje

¡ATENCION! El grifo tiene que ser instalado, probado
y testado, según las normas en vigor.
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el fregadero junto con el elemento
intermedio de goma.
3. Si hubiera poco espacio, colocar la junta, arandela
peguena y la tuerca y enroscarla manualmente.
4. Enroscar los tornillos en la tuerca.
5. Empalmar los tubos de unión con las llaves de
escuadra. Frío hacia la derecha, caliente hacia la
izquierda.
Grandes diferencias de presión entre los empalmes de
agua fría y agua caliente deben equilibrarse.

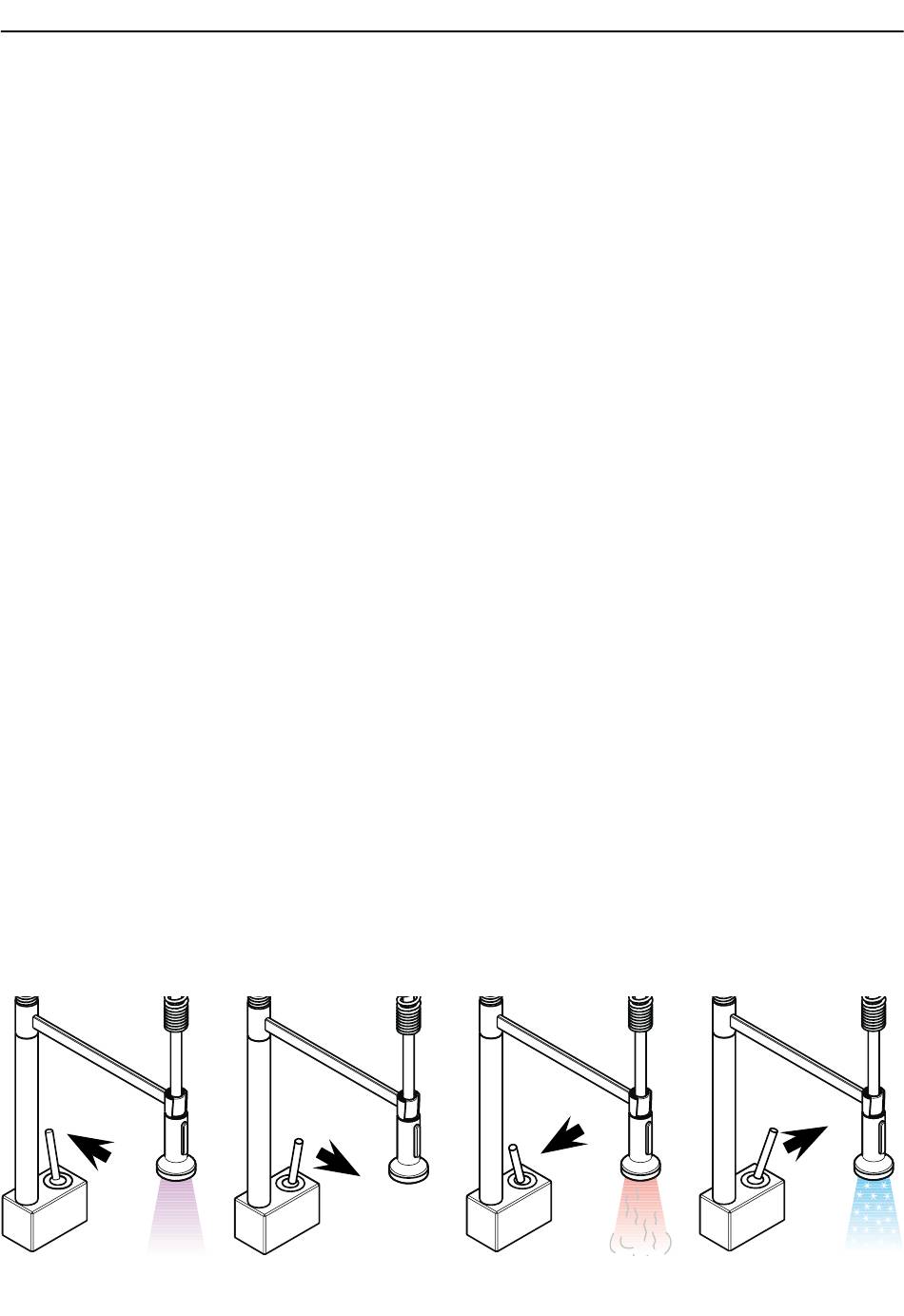

Manejo
La ducha se activa al apretar el botón. Tras soltar el
botón, el mezclador vuelve automáticamente a la función
estándar.
En el caso que se redusera el caudal deberá limpiarse el
filtro situado entre la ducha de mano y el tubo.
Datos técnicos
Presión en servicio:
Presión recomendada en servicio:
Presión de prueba:
(1 MPa = 10 bares = 147 PSI)
Temperatura del agua caliente:
Temp. recomendada del agua caliente:
Caudal máximo:
Seguro contra el retorno
abierto
Español
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
max. 80° C
65° C
11 l/min 0,3 MPa
cerrar
Los mezcladores Hansgrohe pueden ser utilizado junto con
calentadores continuos de agua que sean manejados de
manera hidráulica o térmica, siempre que la presión del
caudal ascienda a un mínimo de 0,15 MPa.
Mantenimiento de la válvula anti-retorno
Las válvulas anti-retorno tienen que ser controladas regu-
larmente según la norma DIN EN 1717, en acuerdo con
las regulaciones nacionales o regionales (una vez al
año, por lo menos).
Repuestos (ver página 3)
1 Florón para mando
2 Mando
3 Tuerca
4 Cartucho completo
5 Aireador completo
6 Set de fijación completo
7 Conexión flexible 900 mm
8 Flexo 720 mm
9 Ducha extraíble
10 Válvula antirretorno DW15
11 Válvula antirretorno
Opcional
12 Base
(no incluido)
caliente
97466000
10092000
97157000
96339000
13913000
95049000
94082000
97475000
96920000
94074000
95340000
97474000
fría
