Montage
Attention! La robinetterie doit être installée, rincée et
contrôlée conformément aux normes valables!
1. Purger les conduites d'alimentation.
2. Placer le mitigeur avec le joint caoutchouc sur l'évier.
3. Placer dans l'ordre sur le mitigeur, sous l'évier: la
grande plaque de fixation, le joint fibre, la rondelle
et l'écrou de serrage. En cas de manque de place,
utiliser le joint fibre, la rondelle et l'écrou de serrage.
Serrer l'écrou à la main.
4. Bloquer les vis.
5. Branchement impératif par robinet d'arrêt et d'équerre
ou par raccord avec bague de serrage en laiton et
joint d'étanchéïté;
L'eau chaude à gauche - l'eau froide à droite.
Il est conseillé d'équilibrer les pressions de l'eau chaude
et froide.

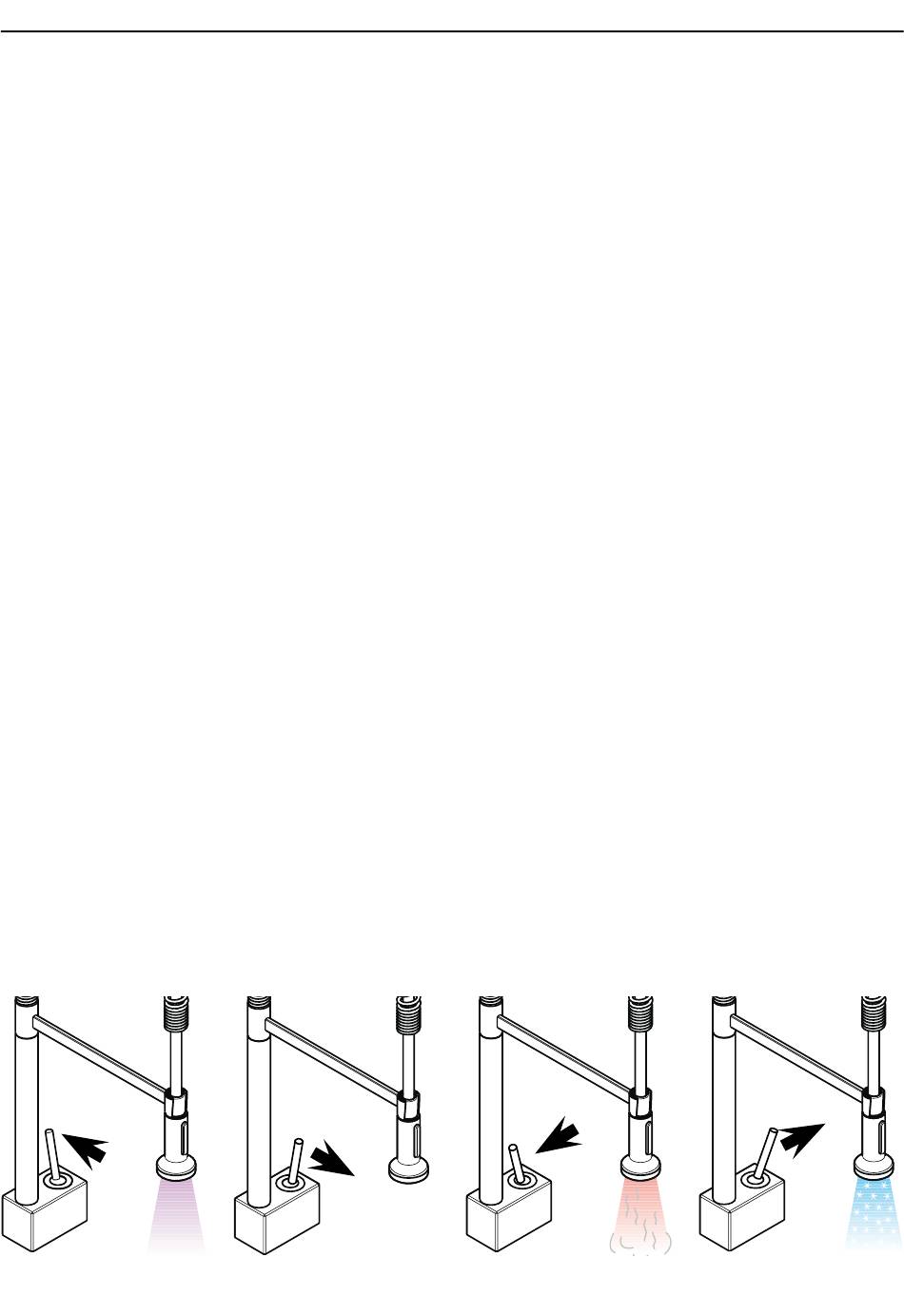

Instructions de service

Le jet douchette est enclenché par une pression sur la
manette de la douchette.
Le retour normal se produit en lâchant la manette.
En cas de baisse du débit dévisser la douchette poing et
nettoyer le filtre.

Informations techniques

Pression de service autorisée:
Pression de service conseillée:
Pression maximum de contrôle:
(1 MPa = 10 bars = 147 PSI)
Temp. maximum d'eau chaude:
Température recommandée:
Débit à 0,3 MPa:
Claasification accoustique et débit:
Avec dispositif anti-retour
ouvert

Français
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
80° C
65° C
11 l/min
ACS
fermé
Les mitigeurs monocommandes Hansgrohe fonctionnent
également en association à des chauffe-eau à commande
hydraulique ou thermique à condition que la pression soit
au minimum de 0,15 MPa.
Entretien clapet anti-retour
Les clapets anti-retour doivent être examinés régulièrement
conformément à la norme EN 1717 ou conformément aux
dispositions nationales ou régionales quant à leur fonction
(au moins une fois par an).
Pièces détachées (voir pages 3)
1 rosace pour poignée
2 poignée
3 écrou
4 cartouche cpl.
5 aérateur cpl.
6 fixation cpl.
7 flexible de raccordements 900 mm
8 flexible de douche 720 mm
9 douchette
10 clapet anti-retour DW15
11 clapet anti-retour
Accessoires en option
12 socle
(non livrés avec)
froide
97466000
10092000
97157000
96339000
13913000
95049000
94082000
97475000
96920000
94074000
95340000
97474000
chaude
