HYDRAULISCHE AANSLUITING 1/2"

Sluit het toestel aan met behulp van de aangegeven inlaat- / uitlaataansluitingen aan op het hydrau-
lisch systeem. Zorg ervoor dat de aansluitingen luchtdicht zijn, gebruik hiervoor een afdichtmiddel.
De warmtewisselaar is voorzien van een ontluchter. De warmtewisselaar kan gedeeltelijk worden
afgetapt; voor een volledige drainage, raden we aan om lucht in de warmtewisselaar te blazen.
2-PIJPS AANSLUITING:
T
R
.
A: aanvoer
R: retour

ELEKTRISCHE AANSLUITING

Jaga dynamic product controller (JDPC)
Standaard is de Jaga Clima Beam uitgerust met de JDPC (DPC.KB51). Deze controller is aangesloten
en voorgeprogrammeerd.

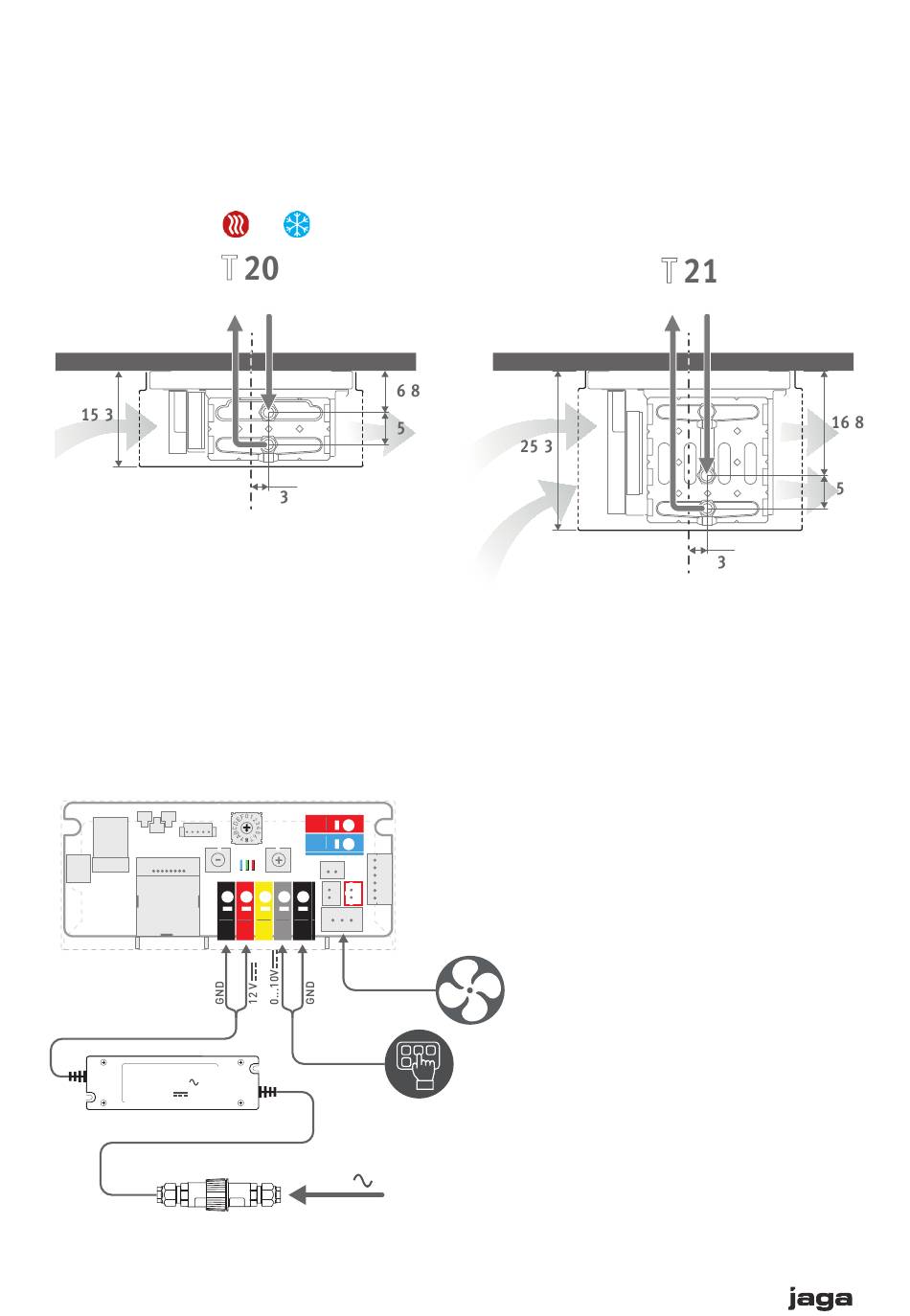

OVERZICHT PRINTPLAAT

1
Power Supply
Input: 110-240V
Output: 12V
Voorgemonteerd, aan te sluiten door installateur
12
OF
A
.
230 V
50 Hz
T
R
.
min.
A
.
