eNet Funk-Steuereinheit DALI 1fach Mini
5
Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter freischal-
ten. Spannungsführende Teile in der Umgebung abdecken!
Steuergerät anschließen und montieren
Für eine gute Übertragungsqualität ausreichend Abstand zu möglichen Störquellen halten, z. B.
metallische Flächen, Mikrowellenöfen, Hifi- und TV-Anlagen, Vorschaltgeräte oder Transforma-
toren.
Die angeschlossenen DALI-Teilnehmer dürfen an unterschiedlichen Außenleitern betrie-
ben werden.
Steuerleitung und Lastleitung dürfen in einer gemeinsamen Leitung verlegt werden,
z. B. NYM J 5×1,5.
Steuerleitung hinsichtlich Typ, Querschnitt und Verlegung gemäß VDE-Bestimmungen für
250-V-Leitungen ausführen, DALI-Schnittstelle ist basisisoliert.
￭
Steuergerät (5) und DALI-Vorschaltgeräte (6) gemäß Anschlussbeispiel anschließen
(Bild 2). Dabei die Herstellerangaben der Vorschaltgeräte beachten.
Bei mehr als 12 DALI-Teilnehmern können bis zu fünf weitere Steuergeräte angeschlos-
sen werden. Dabei auf korrekte Polung achten.
￭
Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
Steuergerät so in die Gerätedose einsetzen, dass die Taste Prog (2) und die Status-LED
￭
(3) sichtbar sind.
82580933
J0082580933

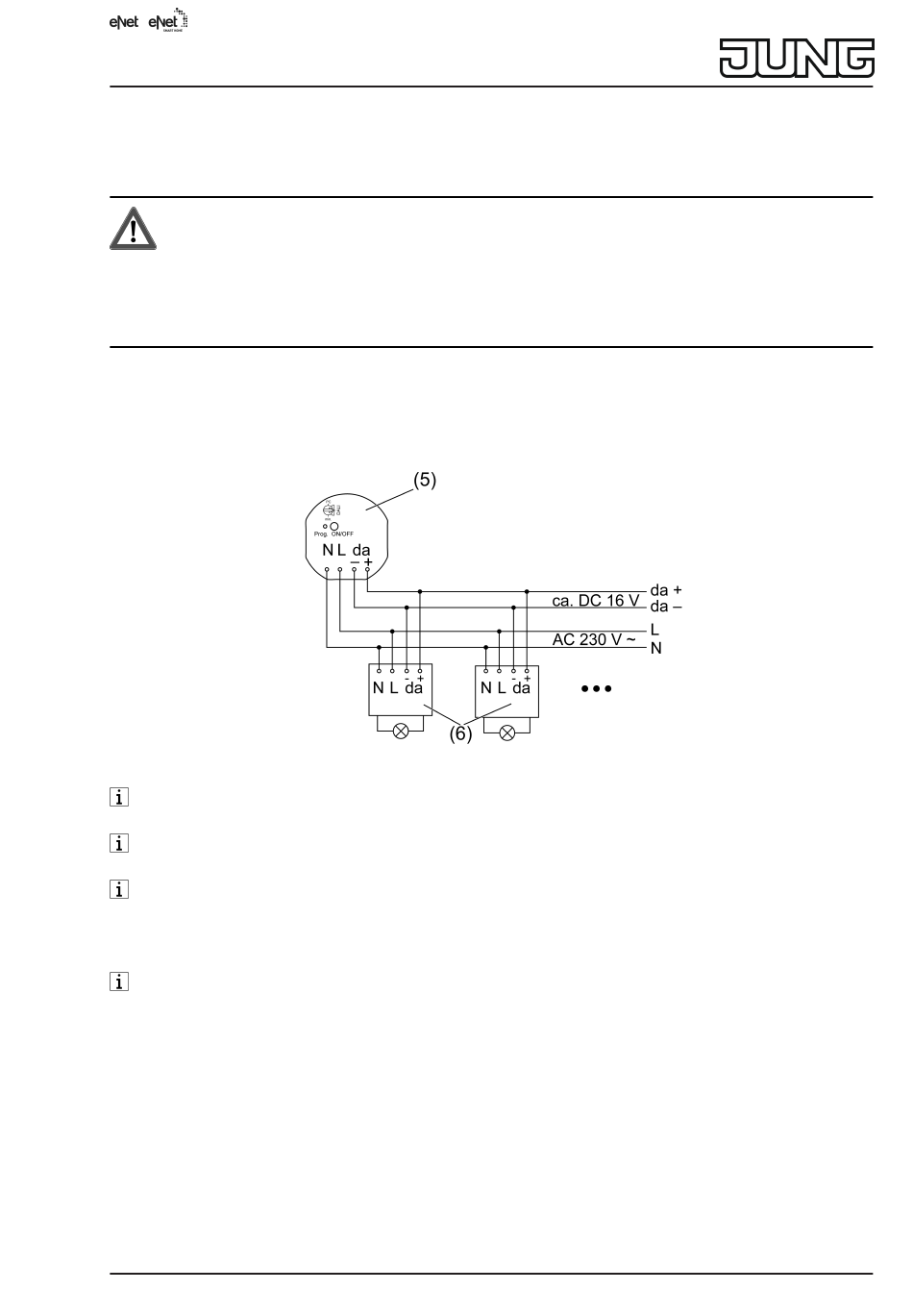

Bild 2: Anschlussbeispiel
3 / 14
22.08.2019
