oventrop Multiblock TQ-RTL Kurzanleitung Seite 2

Einsatzbereich:
Die Anschlussarmatur „Multiblock TQ-RTL" wird zusammen mit
dem Thermostat oder Stellantrieb in Zentralheizungsanlagen
(Zweirohrbetrieb) mit geschlossenen Kreisläufen und Zwangsum-
wälzung zur Regelung der Raumtemperatur und zur automati-
schen Durchflussregelung (hydraulischer Abgleich) an Heizkör-
pern mit Vorlauf- und Rücklaufanschluss mit Rohrabstand 50 mm
sowie zur Begrenzung der Rücklauftemperatur eingesetzt.
Die Installation kann mit allen gängigen Rohrwerkstoffen erfolgen.
Das Oventrop Lieferprogramm umfasst geeignete Klemmringver-
schraubungen für Kupfer-, Edelstahl-, Kunststoff- und „Copipe"
Mehrschichtverbundrohre.
Die entsprechenden Montageanleitungen sind zu beachten.
Installation:
Vorbereitungen:
Die Position des Heizkörpers und der Armatur ist unter Beach-
tung der Angaben des Heizkörperherstellers festzulegen. Es ist
darauf zu achten, dass die Armatur immer in Pfeilrichtung durch-
strömt wird.
Bevor die Anschlussarmatur in die Rohrleitung eingesetzt wird, ist
diese gründlich zu spülen. Die Verlegung der Rohrleitungen für
den Vor- und Rücklaufanschluss des Heizkreises (mittlere
Anschlüsse der Armatur) erfolgt im Neubau bereits in der Roh-
bauphase.
Die in der Wand zu verlegenden Anschlussrohre sind gemäß
EnEV zu dämmen. Dies erleichtert zudem den späteren
Anschluss der Armatur.
Es sind entsprechende Wandschlitze für den Heizkreis und vor-
bereitend auch für die Flächentemperierung zu erstellen (siehe
Abb. Schnitt, Heizkreisanschluss und Wandansicht, Heizkreisan-
schluss). Anschließend ist die Montagehilfe positionsgenau auf
der unverputzten Wand mittels Schrauben (nicht im Lieferumfang
enthalten) zu befestigen. Bei der Montage ist auf die parallele und
spannungsfreie Zuführung der Rohrleitungen zu achten. Die vor-
stehenden Rohre sind mit den beiliegenden Membrantüllen in der
Montagehilfe zu fixieren.
Die Installation der Rohrleitungen für die Fußbodentemperierung
erfolgt erst nach den Wandverputzarbeiten.
Installation der Armatur und des Heizkörpers:
Der Heizkörper ist unter Beachtung der Einbaumaße zu befesti-
gen. Hierzu ist zudem der spätere Wandaufbau (z.B. Fliesen) zu
berücksichtigen.
Der „Multiblock TQ-RTL" ist spannungsfrei an den Heizkörper zu
schrauben (Drehmoment 20-30 Nm) und mittels Klemmringver-
schraubungen mit den Rohrleitungen des Heizkreises zu verbin-
den. Vorlauf an Anschluss „HV" und Rücklauf an Anschluss „HR"
(siehe Abb. Wandansicht, Heizkreisanschluss).
Der Armatur liegen selbstdichtende Einschraubstutzen für Heiz-
1
körper mit G ⁄ IG bei.
2
Bei der Verwendung an Heizkörpern mit Außengewinde G
nach DIN EN 16313 (Eurokonus) müssen entsprechende Einlege-
teile (Art.-Nr. 1661100, nicht im Lieferumfang enthalten) verwen-
det werden.
Die Rohrleitungen werden mittels Klemmringverschraubungen an
3
die G ⁄ Außengewindeanschlüsse nach DIN EN 16313 (Euroko-
4
nus) angebunden.
Installation des Flächenkreises:
Bei Auslegung des Fußbodens als Flächenheizung muss der Auf-
bau, z.B. hinsichtlich Wärme- und Trittschalldämmung, den gülti-
gen Gesetzen, Normen und Vorschriften entsprechen.
Nach dem Verlegen der Dämmung ist die Vorlaufleitung des
Flächenkreises am Anschluss „FV" und die Rücklaufleitung am
Anschluss „FR" des „Multiblock TQ-RTL" anzubinden (siehe Abb.
Wandansicht, Flächentemperierung). Der Flächenheizkreis ist
schneckenförmig zu verlegen, um eine gleichmäßige Temperatur-
verteilung zu erzielen.
Das Aufheizen von Zement- und Anhydritestrich muss entspre-
chend EN1264-4 erfolgen. Die Hinweise in der Einbau- und
Betriebsanleitung sind zu beachten.
Die Installation des Flächenheizkreises kann mit allen gängigen
Rohrwerkstoffen erfolgen. Das Oventrop Lieferprogramm umfasst
geeignete Klemmringverschraubungen.
Montageanleitungen sind zu beachten.
2

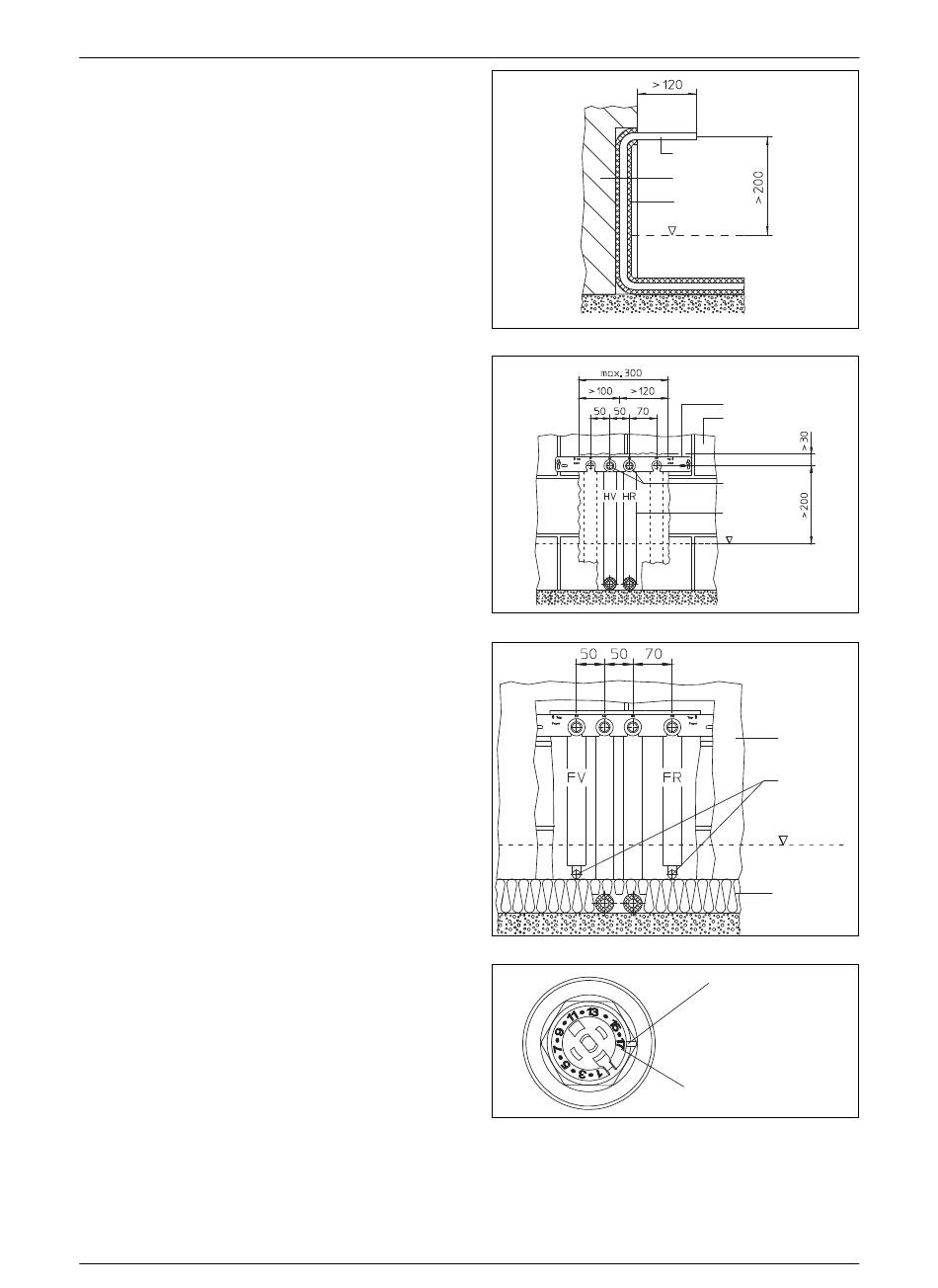

Schnitt, Heizkreisanschluss
Wandansicht, Heizkreisanschluss
3
⁄ (AG)
4
Wandansicht, Flächentemperierung
Durchflusseinstellung Thermostatventil
Die entsprechenden
Anschlussarmatur „Multiblock TQ-RTL"
für Kombination Heizkörper und Flächenheizung
Rohrleitung
Mauerwerk
Isolierung
OK FFB
Einstellwert x 10 [l/h]
= 170 l/h
Montagehilfe
Mauerwerk
Rohrleitungen,
Heizkreis
Isolierung
OK FFB
Putz
Rohrleitungen,
Flächentem-
perierung
OK FFB
Dämmung
Einstellmarkierung
2017 Oventrop
