Anschlüsse, Schalter und Anzeigen

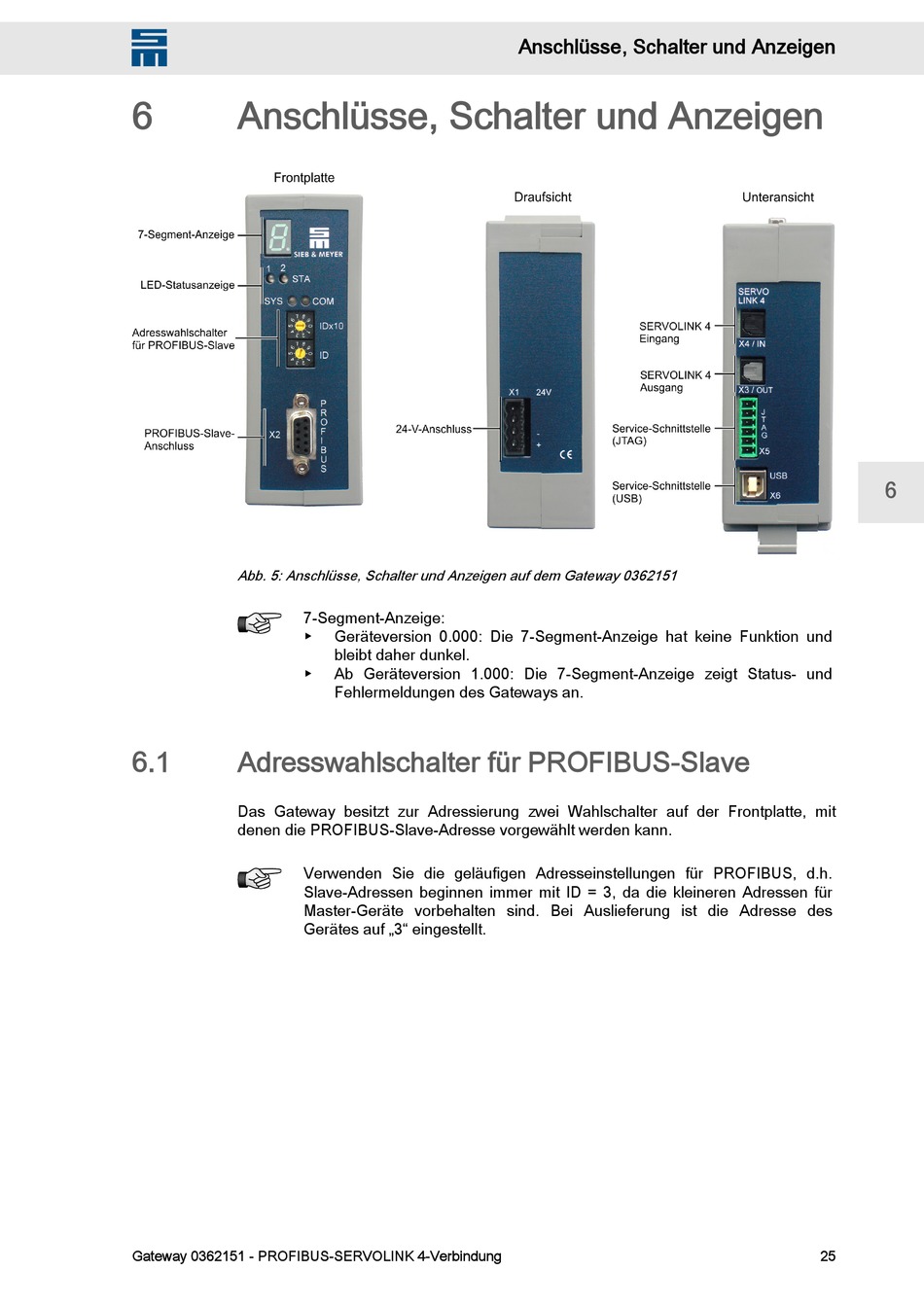

Abb. 5: Anschlüsse, Schalter und Anzeigen auf dem Gateway 0362151
7-Segment-Anzeige:
▶
▶
6.1
Adresswahlschalter für PROFIBUS-Slave
Das Gateway besitzt zur Adressierung zwei Wahlschalter auf der Frontplatte, mit
denen die PROFIBUS-Slave-Adresse vorgewählt werden kann.
Verwenden Sie die geläufigen Adresseinstellungen für PROFIBUS, d.h.
Slave-Adressen beginnen immer mit ID = 3, da die kleineren Adressen für
Master-Geräte vorbehalten sind. Bei Auslieferung ist die Adresse des
Gerätes auf „3" eingestellt.
Gateway 0362151 - PROFIBUS-SERVOLINK 4-Verbindung
Geräteversion 0.000: Die 7-Segment-Anzeige hat keine Funktion und
bleibt daher dunkel.
Ab Geräteversion 1.000: Die 7-Segment-Anzeige zeigt Status- und
Fehlermeldungen des Gateways an.
