Montage und Demontage

Das Gerät wird auf eine Hutschiene montiert.
Montage
Setzen Sie das Gerät mit der Rückseite schräg auf die obere Kante der
Hutschiene. Die Hutschiene greift in die Nut der oberen Geräteaufhängung (siehe
Abbildung unten links). Schwenken Sie das Gerät nun in eine gerade Position bis
der Schnapper der unteren Geräteaufhängung einrastet.
Demontage
Platzieren Sie einen Schraubendreher in der Vertiefung der unteren Geräteauf‐
hängung wie in der Abbildung unten rechts gezeigt. Bewegen Sie den Schrauben‐
dreher nach oben, so dass sich der Schnapper aus der Hutschiene löst.
Schwenken Sie dann das Gerät von der Hutschiene.

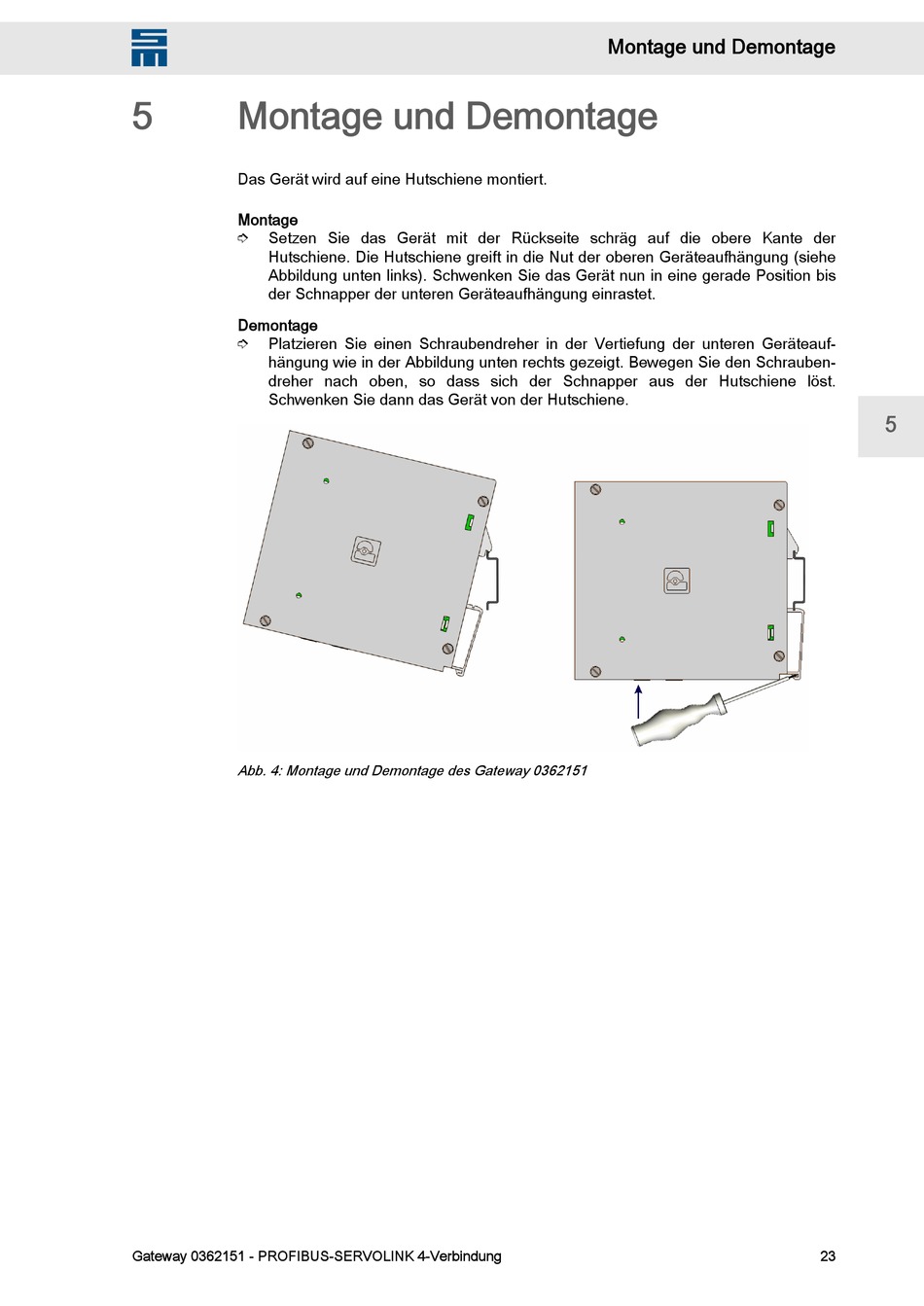

Abb. 4: Montage und Demontage des Gateway 0362151
Gateway 0362151 - PROFIBUS-SERVOLINK 4-Verbindung

Montage und Demontage

5
23
