EcoStar 720/EcoStar 750
Anschluss kabelgebundene Bedie-
neinheit QAA 75
Die Bedieneinheit wird an Klemme RG 1 am Kesselregler RVS 63
angeklemmt (s. Seite 28 Klemmbelegung am Kesselregler RVS 63).

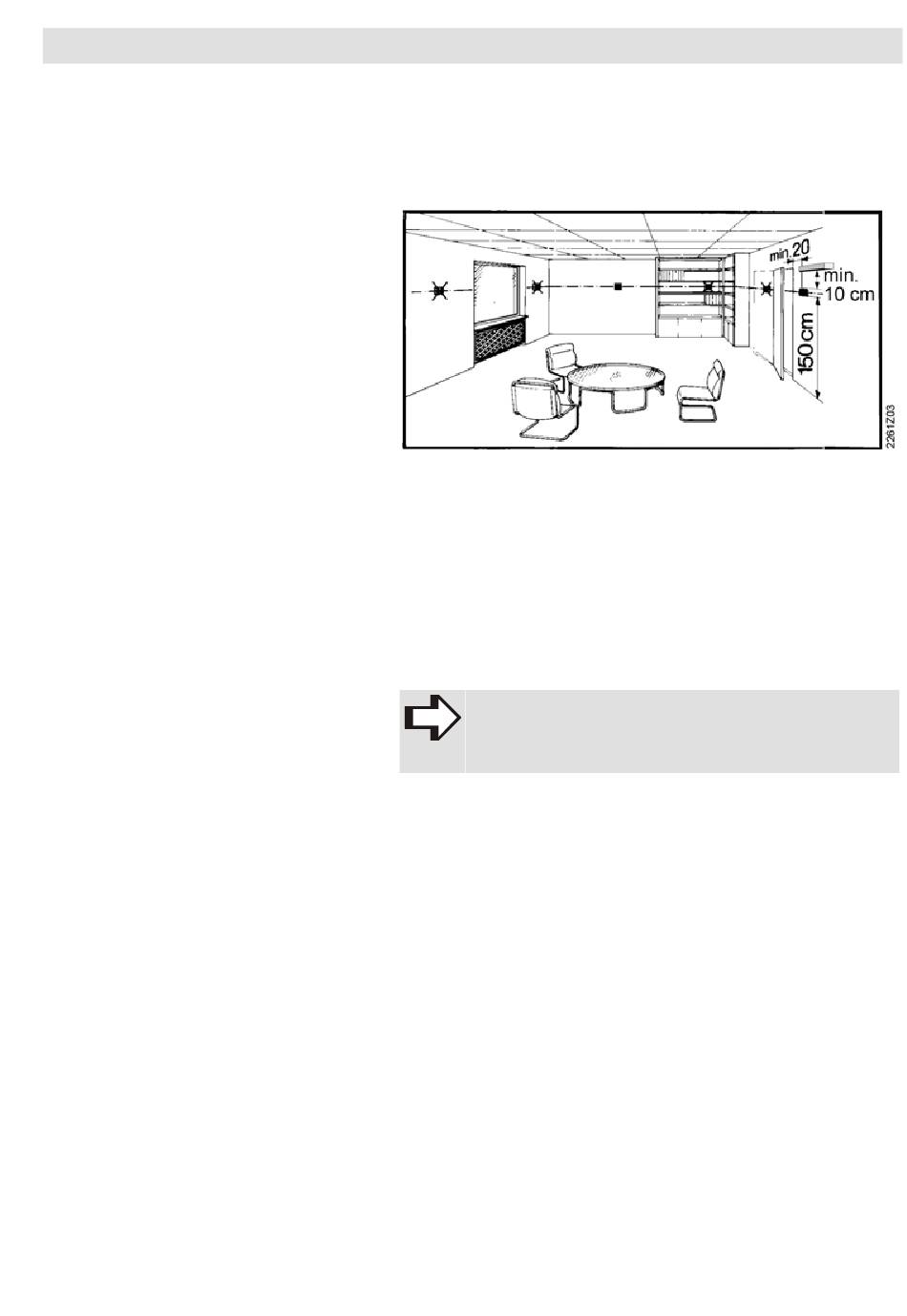

Abb. 70: Positionierung kabelgebundene Bedieneinheit
Die Bedieneinheit unter Berücksichtigung nachfolgender Punkte im
Hauptaufenthaltsraum stationieren.
Der Platzierungsort ist so zu wählen, dass der Fühler die Lufttem-
-
peratur im Raum möglichst unverfälscht messen kann und nicht
durch direkte Sonneneinstrahlung oder andere Wärme- bzw. Kälte-
quellen beeinflusst wird (ca. 1,5 m über dem Boden)
Bei der Wandmontage muss über dem Gerät genügend Platz für
-
das Herausschieben und wieder Aufsetzen vorhanden sein.
HINWEIS!
Wird das Gerät aus dem Sockel entfernt, ist keine
Speisung mehr vorhanden und das Gerät ist außer
Betrieb.
Montage
61/156
