Anleitung

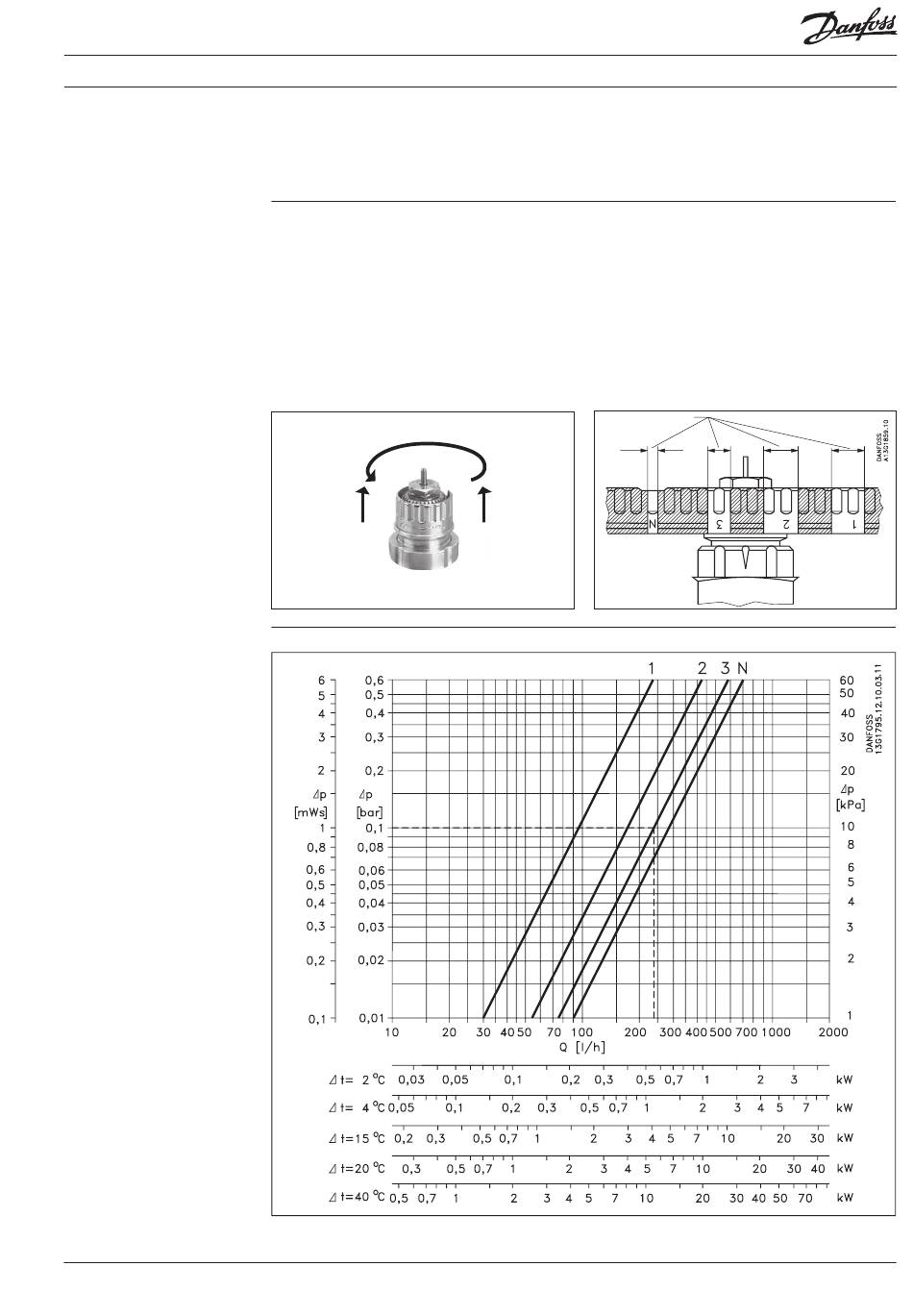

RA-C-Ventil:
Voreinstellung des
RA-C-Ventils:
Kapazitäten des
RA-C-Ventils:
Mischergruppe FHM-DE1, FHM-DE2
Das RA-C-Ventil ist am Rücklauf der Wärmever-
sorgung montiert und kann auf die gewünschte
Durchflussmenge eingestellt werden. Auch bei
mehreren Gebäuden steht so eine ausreichende
Bei voreinstellbaren Danfoss Ventilgehäusen
lassen sich die dimensionierten Einstellwerte
ohne Werkzeug einfach und exakt einstellen:
- Bauschutzkappe bzw. Stellantrieb demontieren.
- Einstellring anheben.
- Gemäß der auf dem Einstellring eingravierten
Skala gegen den Uhrzeigersinn auf den
gewünschten Einstellwert verdrehen.
VI.UL.J1.03
Hersteller: Danfoss Floor Heating Hydronics · 03.2005
Kapazität zur Verfügung. Eine korrekte Voreinstel-
lung trägt dazu bei, Geräuschen in Wärmesyste-
men entgegenzuwirken.
- Die Einstellmarke zeigt immer exakt in Richtung
Heizkörperanschluß.
- Einstellring einrasten lassen.
Die Voreinstellung kann in den Stufen 1, 2, 3
und N gewählt werden. Bei Einstellung N ist
die Voreinstellung aufgehoben (Spülmöglichkeit).
Einstellungen in den schraffiert dargestellten
Bereichen sind zu vermeiden.
Voreinstellungs-
bereich
3
