Anleitung

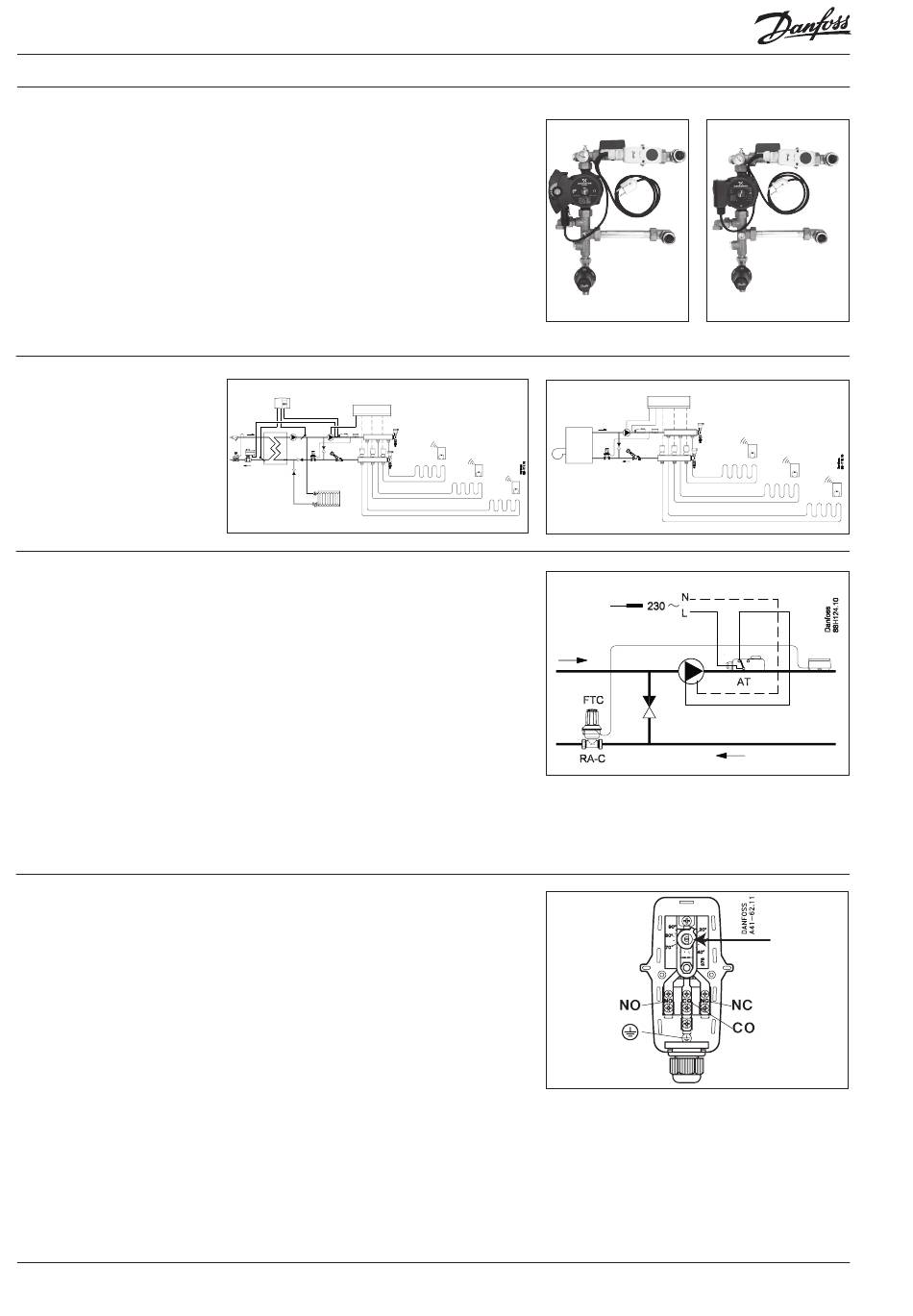

Aufbau:
Beispiel einer Anlage:
Elektrischer Anschluss:
Einstellung des
AT-Anlegethermostaten:
2
Mischergruppe FHM-DE1, FHM-DE2
Die Mischergruppe wird fertig montiert geliefert
und kann direkt an den Verteiler angeschlossen
werden. Die Mischergruppe wird standardmäßig
links montiert geliefert. Sie kann jedoch auch
rechts montiert werden.
Der Anschluss für Vor- und Rücklauf ist am Misch-
kreis mit Pfeilen gekennzeichnet. Der Anschluss
kann, ganz nach Wunsch, von unten (Standard),
von der Seite oder von oben erfolgen.
Besonders bei direkten Fernwärmeanlagen
empfiehlt es sich, vor dem Mischkreis einen
Schmutzfänger sowie u. U. einen Differenzdruck-
regler einzubauen (z. B. Danfoss AVPL oder ASV-PV).
Alle Arbeiten am AT-Anlegethermostat dürfen
nur von autorisiertem Fachpersonal
unter Einhaltung der gesetzlichen Vorschriften
vorgenommen werden.
Die Mischergruppen sind werkseitig vorver-
drahtet und mit 230V-Stecker versehen.
Der AT-Anlegethermostat ist am Vorlauf
befestigt und schützt das System und somit auch
den Bodenbelag vor zu hohen Temperaturen.
Der AT-Thermostat unterbricht bei Erreichen der
eingestellten Temperatur die Spannungsversor-
gung der Umwälzpumpe.
Bei direkten Fernwärmeanlagen oder bei Instal-
lationen mit zusätzlicher Umwälzpumpe ist eine
Trennung des Systems zu sichern, entweder
durch ein Motorventil oder durch Abschaltung
der primärseitigen Pumpe.
VORSICHT! Unterbrechen Sie die Stromver-
sorgung vor dem Öffnen/vor der Einstellung
des AT-Thermostaten!
Zur Einstellung des AT-Thermostaten lösen Sie die
beiden Schrauben und entfernen Sie das Gehäuse.
In der oberen Hälfte ist ein Temperaturwahlschal-
ter eingebaut (siehe Pfeil) und auf der Grundplatte
sind die verschiedenen Temperaturen angegeben.
Die Abschalttemperatur sollte bei 5-10º C über
der Betriebstemperatur des Mischkreises liegen.
Sie ist jedoch vom Fußbodenbelag und dem
Rohrleitungssystem abhängig. Die empfohlenen
Höchsttemperaturen der Lieferanten müssen
eingehalten werden.
Schrauben Sie danach das Gehäuse wieder fest.
Um die Temperatureinstellung zu kontrollieren,
z. B. bei Wartungsbesuchen, entfernen Sie die
dunkelgraue Kappe.
VI.UL.J1.03
Hersteller: Danfoss Floor Heating Hydronics · 03.2005
Mischergruppe FHM-DE1
Mischergruppe FHM-DE2
