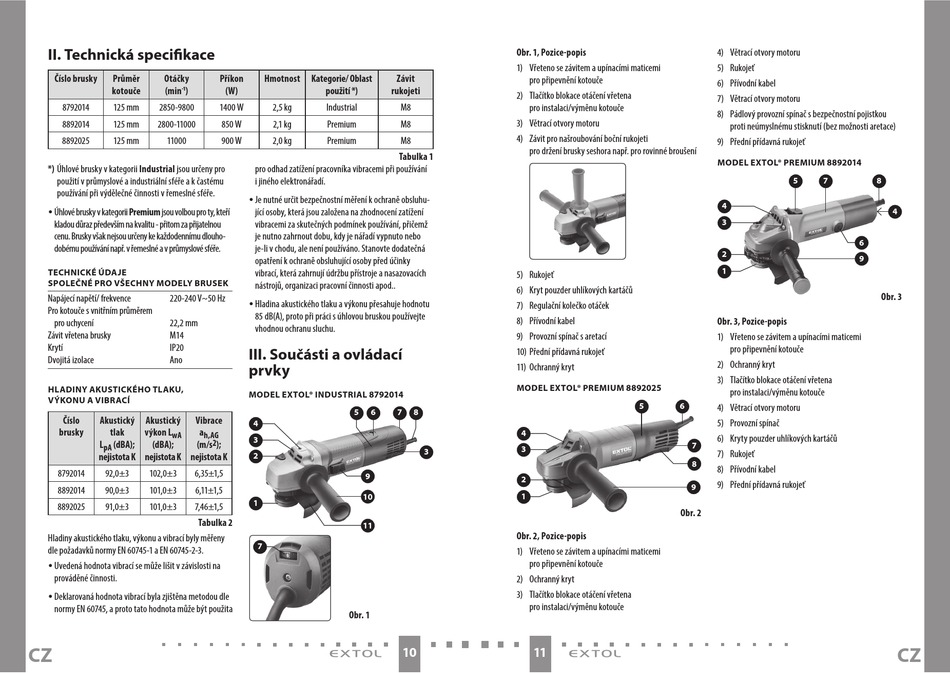

II. Technická specifikace
Číslo brusky Průměr Otáčky
kotouče (min -1 )
8792014 125 mm 2850-9800
8892014 125 mm 2800-11000
8892025 125 mm 11000
*) Úhlové brusky v kategorii Industrial jsou určeny pro
použití v průmyslové a industriální sféře a k častému
používání při výdělečné činnosti v řemeslné sféře.
y Úhlové brusky v kategorii Premium jsou volbou pro ty, kteří
kladou důraz především na kvalitu - přitom za přijatelnou
cenu. Brusky však nejsou určeny ke každodennímu dlouho-
dobému používání např. v řemeslné a v průmyslové sféře.
TECHNICKÉ ÚDAJE
SPOLEČNÉ PRO VŠECHNY MODELY BRUSEK
Napájecí napětí/ frekvence 220-240 V~50 Hz
Pro kotouče s vnitřním průměrem
pro uchycení 22,2 mm
Závit vřetena brusky M14
Krytí IP20
Dvojitá izolace Ano
HLADINY AKUSTICKÉHO TLAKU,
VÝKONU A VIBRACÍ
Číslo Akustický Akustický Vibrace
brusky tlak výkon L a
wA h,AG
L (dBA); (dBA); (m/s
pA
nejistota K nejistota K nejistota K
8792014 92,0±3 102,0±3 6,35±1,5
8892014 90,0±3 101,0±3 6,11±1,5
8892025 91,0±3 101,0±3 7,46±1,5
Tabulka 2
Hladiny akustického tlaku, výkonu a vibrací byly měřeny
dle požadavků normy EN 60745-1 a EN 60745-2-3.
y Uvedená hodnota vibrací se může lišit v závislosti na
prováděné činnosti.
y Deklarovaná hodnota vibrací byla zjištěna metodou dle
normy EN 60745, a proto tato hodnota může být použita
CZ
Příkon Hmotnost Kategorie/ Oblast
(W) použití *) rukojeti
1400 W 2,5 kg Industrial
850 W 2,1 kg Premium
900 W 2,0 kg Premium
pro odhad zatížení pracovníka vibracemi při používání
i jiného elektronářadí.
y Je nutné určit bezpečnostní měření k ochraně obsluhu-
jící osoby, která jsou založena na zhodnocení zatížení
vibracemi za skutečných podmínek používání, přičemž
je nutno zahrnout dobu, kdy je nářadí vypnuto nebo
je-li v chodu, ale není používáno. Stanovte dodatečná
opatření k ochraně obsluhující osoby před účinky
vibrací, která zahrnují údržbu přístroje a nasazovacích
nástrojů, organizaci pracovní činnosti apod..
y Hladina akustického tlaku a výkonu přesahuje hodnotu
85 dB(A), proto při práci s úhlovou bruskou používejte
vhodnou ochranu sluchu.
III. Součásti a ovládací
prvky
MODEL EXTOL® INDUSTRIAL 8792014
5 6
4
3
2
);
2
9
10
1
11
7
Obr. 1
Obr. 1, Pozice-popis
1) Vřeteno se závitem a upínacími maticemi
Závit
pro připevnění kotouče
2) Tlačítko blokace otáčení vřetena
M8 pro instalaci/výměnu kotouče
3) Větrací otvory motoru
M8
4) Závit pro našroubování boční rukojeti
M8
pro držení brusky seshora např. pro rovinné broušení
Tabulka 1
5) Rukojeť
6) Kryt pouzder uhlíkových kartáčů
7) Regulační kolečko otáček
8) Přívodní kabel
9) Provozní spínač s aretací
10) Přední přídavná rukojeť
11) Ochranný kryt
MODEL EXTOL® PREMIUM 8892025
7 8
4
3
3
2
1
Obr. 2, Pozice-popis
1) Vřeteno se závitem a upínacími maticemi
pro připevnění kotouče
2) Ochranný kryt
3) Tlačítko blokace otáčení vřetena
pro instalaci/výměnu kotouče
10 11
4) Větrací otvory motoru
5) Rukojeť
6) Přívodní kabel
7) Větrací otvory motoru
8) Pádlový provozní spínač s bezpečnostní pojistkou
proti neúmyslnému stisknutí (bez možnosti aretace)
9) Přední přídavná rukojeť
MODEL EXTOL® PREMIUM 8892014
5
4
3
2
1
Obr. 3, Pozice-popis
1) Vřeteno se závitem a upínacími maticemi
pro připevnění kotouče
2) Ochranný kryt
3) Tlačítko blokace otáčení vřetena
pro instalaci/výměnu kotouče
5 6
4) Větrací otvory motoru
5) Provozní spínač
6) Kryty pouzder uhlíkových kartáčů
7
7) Rukojeť
8
8) Přívodní kabel
9) Přední přídavná rukojeť
9
Obr. 2
7 8
4
6
9
Obr. 3
