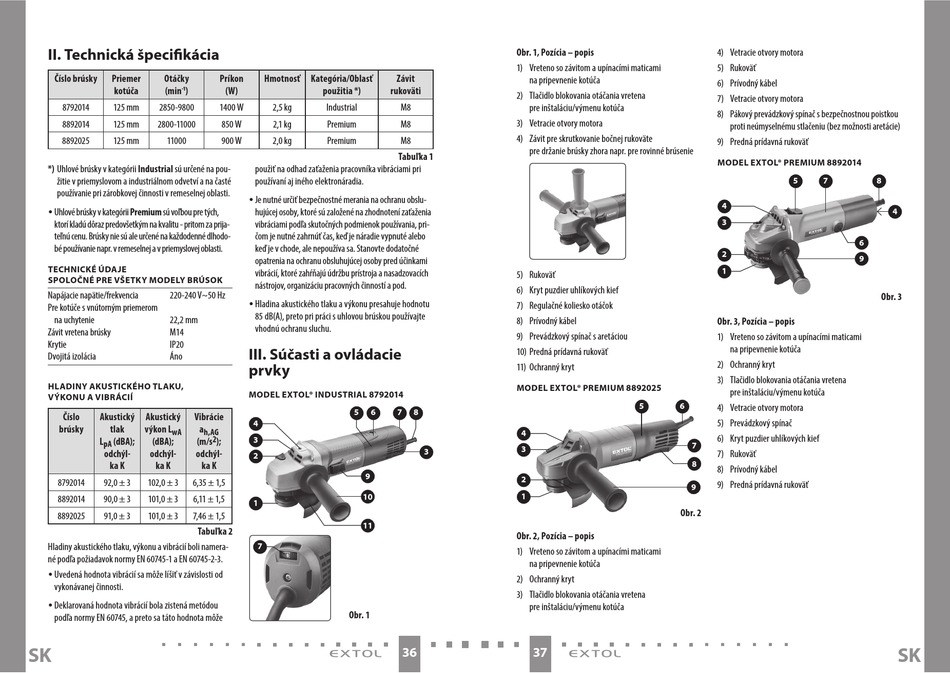

II. Technická špecifikácia
Číslo brúsky Priemer Otáčky
kotúča (min -1 )
8792014 125 mm 2850-9800
8892014 125 mm 2800-11000
8892025 125 mm 11000
*) Uhlové brúsky v kategórii Industrial sú určené na pou-
žitie v priemyslovom a industriálnom odvetví a na časté
používanie pri zárobkovej činnosti v remeselnej oblasti.
y Uhlové brúsky v kategórii Premium sú voľbou pre tých,
ktorí kladú dôraz predovšetkým na kvalitu - pritom za prija-
teľnú cenu. Brúsky nie sú ale určené na každodenné dlhodo-
bé používanie napr. v remeselnej a v priemyslovej oblasti.
TECHNICKÉ ÚDAJE
SPOLOČNÉ PRE VŠETKY MODELY BRÚSOK
Napájacie napätie/frekvencia 220-240 V~50 Hz
Pre kotúče s vnútorným priemerom
na uchytenie 22,2 mm
Závit vretena brúsky M14
Krytie IP20
Dvojitá izolácia Áno
HLADINY AKUSTICKÉHO TLAKU,
VÝKONU A VIBRÁCIÍ
Číslo Akustický Akustický Vibrácie
brúsky tlak výkon L a
wA h,AG
L (dBA); (dBA); (m/s
pA
odchýl- odchýl- odchýl-
ka K ka K ka K
8792014 92,0 ± 3 102,0 ± 3 6,35 ± 1,5
8892014 90,0 ± 3 101,0 ± 3 6,11 ± 1,5
8892025 91,0 ± 3 101,0 ± 3 7,46 ± 1,5
Tabuľka 2
Hladiny akustického tlaku, výkonu a vibrácií boli namera-
né podľa požiadavok normy EN 60745-1 a EN 60745-2-3.
y Uvedená hodnota vibrácií sa môže líšiť v závislosti od
vykonávanej činnosti.
y Deklarovaná hodnota vibrácií bola zistená metódou
podľa normy EN 60745, a preto sa táto hodnota môže
SK
Príkon Hmotnosť Kategória/Oblasť
(W) použitia *) rukoväti
1400 W 2,5 kg Industrial
850 W 2,1 kg Premium
900 W 2,0 kg Premium
použiť na odhad zaťaženia pracovníka vibráciami pri
používaní aj iného elektronáradia.
y Je nutné určiť bezpečnostné merania na ochranu obslu-
hujúcej osoby, ktoré sú založené na zhodnotení zaťaženia
vibráciami podľa skutočných podmienok používania, pri-
čom je nutné zahrnúť čas, keď je náradie vypnuté alebo
keď je v chode, ale nepoužíva sa. Stanovte dodatočné
opatrenia na ochranu obsluhujúcej osoby pred účinkami
vibrácií, ktoré zahŕňajú údržbu prístroja a nasadzovacích
nástrojov, organizáciu pracovných činností a pod.
y Hladina akustického tlaku a výkonu presahuje hodnotu
85 dB(A), preto pri práci s uhlovou brúskou používajte
vhodnú ochranu sluchu.
III. Súčasti a ovládacie
prvky
MODEL EXTOL® INDUSTRIAL 8792014
5 6
4
2 3
);
2
9
10
1
11
7
Obr. 1
Obr. 1, Pozícia – popis
1) Vreteno so závitom a upínacími maticami
Závit
na pripevnenie kotúča
2) Tlačidlo blokovania otáčania vretena
M8 pre inštaláciu/výmenu kotúča
3) Vetracie otvory motora
M8
4) Závit pre skrutkovanie bočnej rukoväte
M8
pre držanie brúsky zhora napr. pre rovinné brúsenie
Tabuľka 1
5) Rukoväť
6) Kryt puzdier uhlíkových kief
7) Regulačné koliesko otáčok
8) Prívodný kábel
9) Prevádzkový spínač s aretáciou
10) Predná prídavná rukoväť
11) Ochranný kryt
MODEL EXTOL® PREMIUM 8892025
7 8
4
3
3
2
1
Obr. 2, Pozícia – popis
1) Vreteno so závitom a upínacími maticami
na pripevnenie kotúča
2) Ochranný kryt
3) Tlačidlo blokovania otáčania vretena
pre inštaláciu/výmenu kotúča
36 37
4) Vetracie otvory motora
5) Rukoväť
6) Prívodný kábel
7) Vetracie otvory motora
8) Pákový prevádzkový spínač s bezpečnostnou poistkou
proti neúmyselnému stlačeniu (bez možnosti aretácie)
9) Predná prídavná rukoväť
MODEL EXTOL® PREMIUM 8892014
5
4
3
2
1
Obr. 3, Pozícia – popis
1) Vreteno so závitom a upínacími maticami
na pripevnenie kotúča
2) Ochranný kryt
3) Tlačidlo blokovania otáčania vretena
pre inštaláciu/výmenu kotúča
5 6
4) Vetracie otvory motora
5) Prevádzkový spínač
6) Kryt puzdier uhlíkových kief
7
7) Rukoväť
8
8) Prívodný kábel
9) Predná prídavná rukoväť
9
Obr. 2
7 8
4
6
9
Obr. 3
SK
